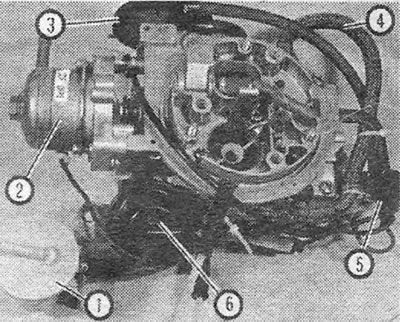

Zdjęcie 14.1A. Gaźnik Pierburg – widok z góry:1. Separator pary; 2. Osłona ssania; 3. Blokada opuszczania (otwierania) przepustnicy powietrza; 4. Przewód paliwowy; 5. Przełącznik próżniowy; 6. Blok podciśnieniowy zaworu przepustnicy wtórnej.

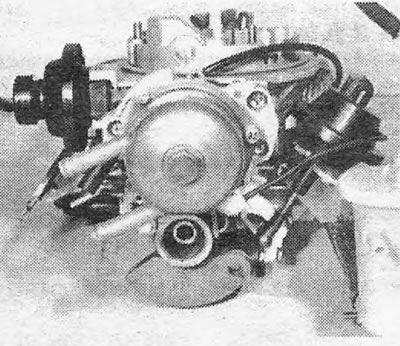

Zdjęcie 14.1B. Gaźnik Pierburg - widok od strony pokrywy ssania.

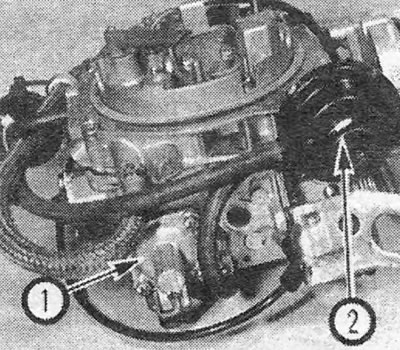

Zdjęcie 14.1C. Gaźnik Pierburga – widok od strony pompy przyspieszającej (1) i zespołu opuszczania (otwierania) przepustnicy powietrza (2).

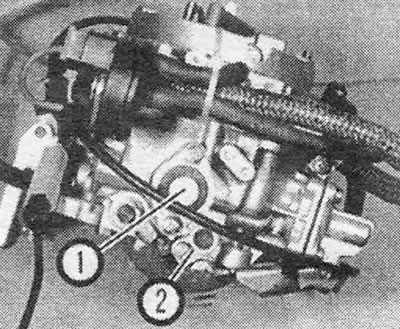

Zdjęcie 14.1D. Gaźnik Pierburga – widok od strony zaworu wzbogacania mieszanki przy obciążeniach częściowych (1) i krzywki pompy przyspieszającej (2).
2. Ssanie automatyczne jest typu konwencjonalnego i sterowane jest sprężyną bimetaliczną. Pokrywa ssania jest podgrzewana za pomocą prądu elektrycznego i płynu chłodzącego, co zapewnia szybką reakcję na zmiany temperatury silnika i powietrza zewnętrznego. Nadmierne zasysanie wyeliminowano dzięki mimośrodowemu umieszczeniu przepustnicy powietrza, układowi obniżającemu przepustnicę podciśnieniową oraz połączeniu przepustnicy powietrza z mechanizmem przepustnicy.
3. Gdy silnik ma normalną temperaturę roboczą, mieszanka biegu jałowego jest dostarczana przez układ obejściowy. Mimo że na niektórych ilustracjach widoczny jest zawór odcinający bieg jałowy, żaden z badanych przez nas gaźników nie miał takiego zaworu, a prędkość biegu jałowego regulowano przy pomocy śruby ograniczającej przepustnicę.
4. Przepustnice otwierają się sekwencyjnie. Zawór pierwotny otwiera się mechanicznie, a zawór wtórny otwiera się z powodu podciśnienia wytwarzającego się w obu kanałach powietrznych, ale przepustnica wtórna nie może się otworzyć, dopóki zawór pierwotny nie zostanie otwarty przynajmniej w połowie. Ze względów niezawodności oba zawory przepustnicy są zamykane mechanicznie.
5. Efektywną pracę silnika przy każdej prędkości i obciążeniu zapewniają zawór wzbogacania przy częściowym obciążeniu oraz układy przejściowy pierwotny i wtórny. Pompa przyspieszająca dostarcza dodatkowe paliwo niezbędne do szybkiego przyspieszenia.

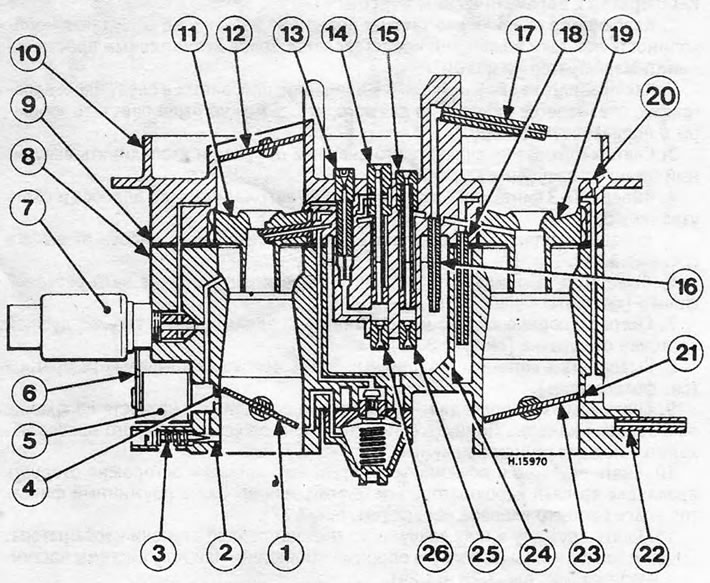

Rysunek 3.40. Gaźnik Pierburg: części pompy przyspieszającej: 1.Główny zawór przepustnicy; 2. Wstępne natryskiwanie wstępne; 3. Krzywka; 4. Zawór wlotowy pompy; 5. Wiosna; 6. Membrana; 7. Dźwignia pompy; 8. Tłok; 9. Pokrywa; 10. Odrzutowiec powrotny; 11. Zawór wydechowy; 12. Rurka wtryskiwacza.

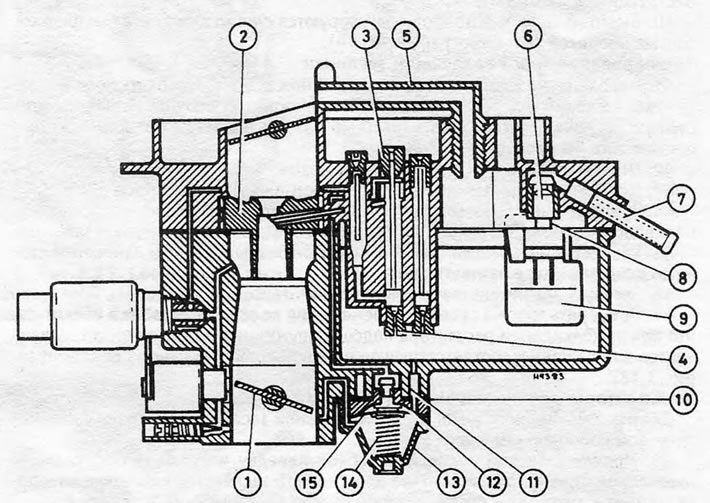

Rysunek 3.41. Gaźnik Pierburg: siłownik przepustnicy: 1. Główny zawór dławiący; 2. Zawór przepustnicy wtórnej; 3. Śruba ograniczająca przepustnicę; 4. Dźwignia segmentowa; 5. Dźwignia przepustnicy; 6. Śruba regulacyjna szybkich obrotów biegu jałowego; 7. Dźwignia blokady wtórnej; 8. Uchwyt montażowy; 9. Blok próżniowy; 10. Wiosna; 11. Dźwignia widelca; 12. Śruba ograniczająca wtórna.
