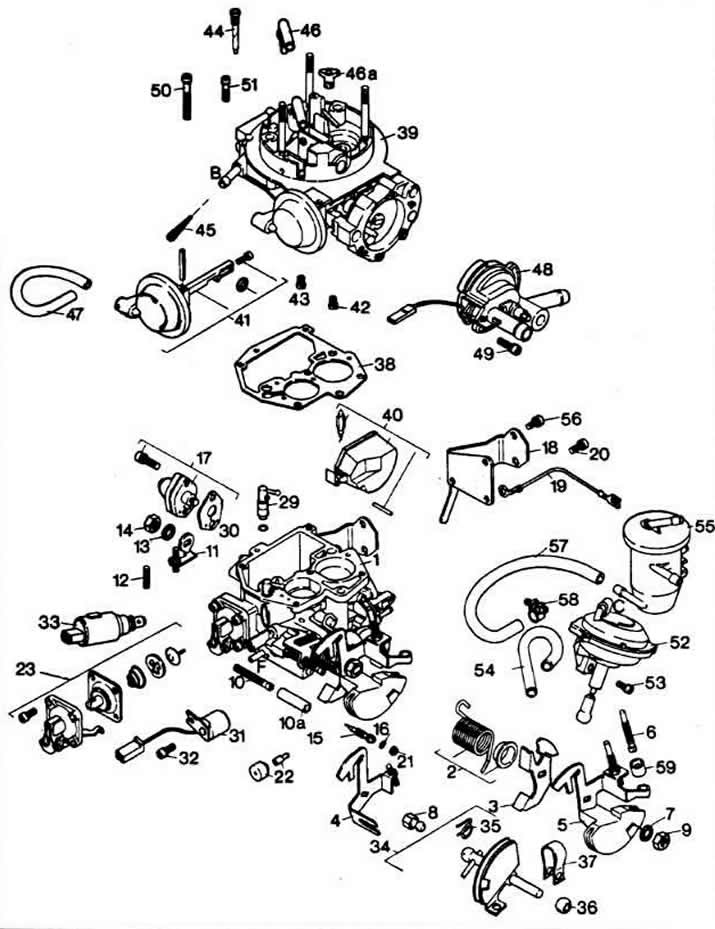

Główne szczegóły gaźnika Pierburg 2EZ:
1 - korpus gaźnika;
2 - sprężyna z tuleją;
3 - dźwignia sterowania przepustnicą 1. komory;
6 — śruba regulacyjna przyspieszonego biegu jałowego;
10 - śruba regulacyjna ilości jałowej mieszanki;
10a - tuleja śruby regulacyjnej ilości mieszanki jałowej;
15 - śruba regulacji jakości (kompozycja) bezczynne mieszanki;
17 - tryby zasilania ekonomizera;
23 - pompa przyspieszenia;
29 - pompa przyspieszająca oprysk;
33 - elektromagnetyczny zawór odcinający;
39 - pokrywa gaźnika;
40 - zawór iglicowy i pływak;
41 - siłownik pneumatyczny przepustnicy powietrza;
42 - główny strumień paliwa 1. komory;
43 - główny strumień paliwa 2. komory;
44 - strumień powietrza biegu jałowego;
47, 54 - węże powietrza;
48 - osłona automatycznego urządzenia rozruchowego;
52 — siłownik przepustnicy 2. komory;
55 - separator;
57 - wąż separatora
