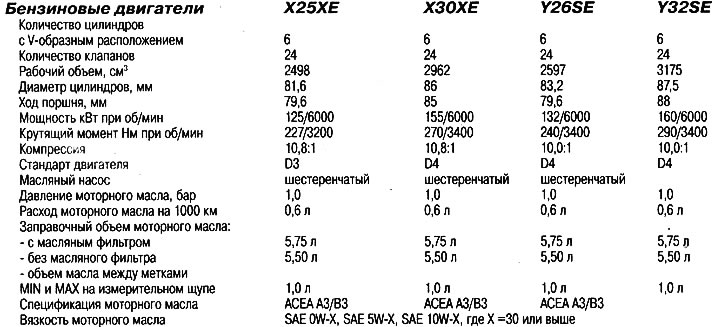

Momenty dokręcania połączeń gwintowanych, Nm
- Rura łącząca przewód rozdzielczy paliwa z kolektorem dolotowym - 8
- Rura przyłączeniowa przewodu dystrybucji paliwa - 15
- Rozrusznik do bloku cylindrów - 45
- Przewód dystrybucji paliwa do kołnierza - 20
- Kołnierz przewodu rozdzielczego paliwa do głowicy cylindra - 20
- Tarcza napędowa/koło zamachowe do wału korbowego - 65 + 30° i dodatkowe 15° obrotów (po każdym demontażu należy wymienić śruby na nowe i zamontować je z użyciem czerwonego uszczelniacza)
- Kolektor wydechowy do głowicy cylindra - 20 (nakrętki należy wymienić po każdym demontażu)
- Pokrywa filtra oleju - 25
- Korek chłodnicy do korpusu nagrzewnicy - 30
- Osłona nagrzewnicy do bloku cylindrów - 20
- Jednostka zapłonowa do głowicy cylindra - 8
- Tłumik drgań koła zębatego wału korbowego - 20
- Przepustnica do kolektora dolotowego - 8
- Przewód ciśnieniowy do pompy wspomagania kierownicy - 28
- Pedał gazu do grodzi - 20
- Podpora do stabilizatora - 65 (nakrętki należy wymienić po każdym demontażu)
- Generator do bloku cylindrów i pompy oleju - 35
- Przeniesienie napędu do bloku cylindrów. Śruby M8 - 20
- Przeniesienie napędu do bloku cylindrów. Śruby M12 - 60
- Podpora skrzyni biegów do nadwozia - 45 (śruby są montowane z użyciem czerwonego uszczelniacza)
- Rolki napinające do pasów zębatych i klinowych - 40
- Uchwyt do mocowania agregatów pomocniczych do bloku cylindrów - 35
- Czujnik prędkości wału korbowego do bloku cylindrów - 8
- Koło zębate czujnika prędkości wału korbowego - 15 (śrubę należy wymienić po każdym demontażu)
- Rury klimatyzacji do sprężarki - 40
- Koło napędowe pompy wodnej - 8 + 30° i dodatkowe 30° obrotów (śrubę należy wymienić na nową po każdym demontażu)
- Koło napędowe pompy wspomagania układu kierowniczego - 8 + 30° i 30° obrotów (śrubę należy wymienić na nową po każdym demontażu)
- Rolka napinająca paska napędowego pomocniczego do głowicy cylindra - 35
- Czujnik spalania stukowego do bloku cylindrów - 20
- Przewody paliwowe do rury przyłączeniowej - 15
- Blok chłodzący do głowicy cylindra - 30 (wymień miedziane pierścienie na nowe)
- Rura chłodząca do bloku cylindrów - 20
- Pompa wody do bloku cylindrów - 25
- Rura chłodząca do głowicy cylindra - 25
- Sworzeń kulowy do zwrotnicy - 100 (wymień nakrętki na nowe)
- Obudowa łożyska głównego do bloku cylindrów - 20
- Pokrywy łożysk głównych i obudowa łożyska głównego do bloku cylindrów - 50 + 60° i 15° dodatkowych obrotów (po każdym demontażu śruby należy wymienić na nowe)
- Sonda lambda w rurze dolotowej - 30 (czarny smar)
- Dźwignia do wału kierownicy - 160 (wymień stare nakrętki na nowe)
- Przednie mocowanie silnika do wspornika - 40
- Przednie mocowanie silnika do nadwozia - 55
- Wspornik mocowania silnika do bloku cylindrów - 60
- Pokrywy łożysk wałka rozrządu do głowicy cylindra - 8
- Koło zębate wałka rozrządu - 50 + 60° i dodatkowe obroty 15° (śrubę należy wymienić po każdym demontażu)
- Czujnik położenia wałka rozrządu - 8
- Korek spustowy miski olejowej z gniazdem sześciokątnym - 10
- Korek spustowy miski olejowej z łbem sześciokątnym - 55
- Czujnik ciśnienia oleju silnikowego do pompy oleju - 40
- Filtr oleju do bloku cylindrów - 45
- Przewody olejowe do chłodnicy - 30 + dodatkowe obroty 30° i 15° (śrubę należy wymienić po każdym demontażu)
- Przewody olejowe do bloku cylindrów - 30
- Pompa olejowa do bloku cylindrów. Śruby M8 - 12 + 20 (z zastosowaniem czerwonego uszczelniacza. Dodatkowe 20 Nm obrotu wykonuje się po zamontowaniu dolnej śruby mocującej generator)
- Przewody doprowadzające i powrotne oleju do bloku cylindrów - 30
- Miska olejowa do skrzyni biegów. Śruby M8 - 20
- Miska olejowa do skrzyni biegów. Śruby M10 - 40
- Górna część miski olejowej do bloku cylindrów i pompy olejowej - 15
- Dolna część miski olejowej do górnej części - obrót 8 + 30° (śruby muszą zostać wymienione na nowe)
- Korbowód - 35 + dodatkowe obroty 45° i 15° (śruby muszą zostać wymienione na nowe)
- Śruby do kół - 110
- Dźwignia zmiany biegów do skrzyni biegów - 20
- Końcówka drążka kierowniczego do zwrotnicy - 60 (nakrętkę należy wymienić na nową)
- Czujnik temperatury płynu chłodzącego - 18
- Wspornik kolektora dolotowego do bloku cylindrów - 25
- Obudowa termostatu - 20
- Wąż podciśnieniowy serwa hamulcowego do kolektora dolotowego - 20
- Sprężarka klimatyzacji do uchwytu - 35
- Zawór redukcyjny ciśnienia do pompy olejowej - 60
- Zawór bezpieczeństwa do pompy olejowej - 30
- Przednia poprzeczka do korpusu - obroty 65 + 30° i 15° (po każdym demontażu należy wymienić śruby)
- Śruby mocujące przednią poprzeczkę - obroty 150 + 30° i 15° (po każdym demontażu należy wymienić śruby)
- Śruby mocujące tylną i przednią poprzeczkę - obroty 130 + 30° i 15° (po każdym demontażu należy wymienić śruby)
- Rura dolotowa do kolektora wydechowego - 30
- Prowadnica paska rozrządu do bloku cylindrów, wspornika i pompy oleju - 40
- Koło zębate paska rozrządu do wału korbowego - 250 + 45° i 15° obrotów (po każdym demontażu należy wymienić śruby)
- Świece zapłonowe - 25
- Głowica cylindra - 25 + dodatkowe obroty 90° + 90° + 90° i 15° (śruby należy wymienić po każdym demontażu. Dalsze dokręcanie jest niedozwolone)
Głowica cylindra i zawory (zobacz ilustrację 0.0)

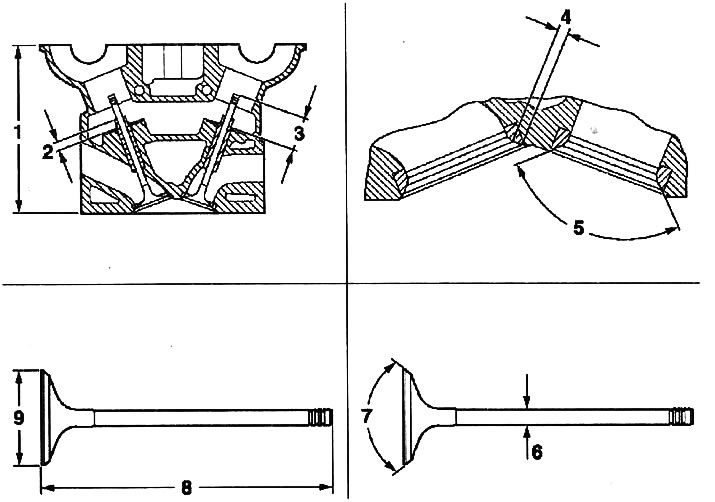

0.0 Głowica cylindra i zawory
1 - wysokość głowicy cylindra
2 - występ prowadnicy zaworu
3 - występ trzonka zaworu
4 - szerokość gniazda zaworowego w głowicy cylindra
5 - kąt ścięcia gniazda zaworowego w głowicy cylindra
6 - średnica trzonka zaworu
7 - kąt ścięcia gniazda zaworowego
8 - długość trzonka zaworu
9 - średnica płytki zaworowej
Silniki X25XE, X30XE, Y26SE, Y32SE
Wysokość głowicy cylindra, mm — 134
Szerokość gniazda zaworowego w głowicy cylindra, mm
- zawory dolotowe - 1.0-1.4
- zawory wydechowe - 1.0-1.8
Kąt ścięcia gniazda zaworowego w głowicy cylindra wynosi 90°
Średnica tulei prowadzącej zaworu, mm
- rozmiar nominalny - 6000-6012
- 1 rozmiar naprawy - 6,075-6,090
Długość tulei prowadzącej zaworu, mm
- zawory dolotowe - 44,70-45,30
- zawory wydechowe - 34,70-35,30
Występ tulei prowadzącej zaworu, mm
- zawory dolotowe - 13,7-14,0
- zawory wydechowe - 13,7-14,0
Wysunięcie trzonka zaworu, mm
- rozmiar nominalny - 39,6-40,2
- 1. rozmiar naprawy (0,075) - 39,2-39,8
Długość trzonka zaworu, mm
- zawory dolotowe - 101,9-102,3
- zawory wydechowe - 92.05-92.45
1. rozmiar naprawy (0,075)
- zawory dolotowe - 101,5-101,9
- zawory wydechowe - 91.65-92.05
Średnica trzonka zaworu, mm
- zawory dolotowe - 5.955-5.970
- zawory wydechowe - 5.945-5.960
1. rozmiar naprawy
- zawory dolotowe - 6.030-6.045
- zawory wydechowe - 6.020-6.035
Luz trzonka zaworu, mm
- zawory dolotowe - 0,030-0,057
- zawory wydechowe - 0,040-0,067
Dopuszczalna owalność trzonka zaworu, mm — 0,03
Średnica płytki zaworu, mm
- zawory dolotowe - 31,9-32,1
- zawory wydechowe - 28,9-29,1
Kąt ścięcia gniazda zaworowego w głowicy cylindra wynosi 90°40'
Uwaga! Szlifowanie głowicy cylindra jest niedozwolone.
Wał korbowy (zobacz ilustrację 0.0a)

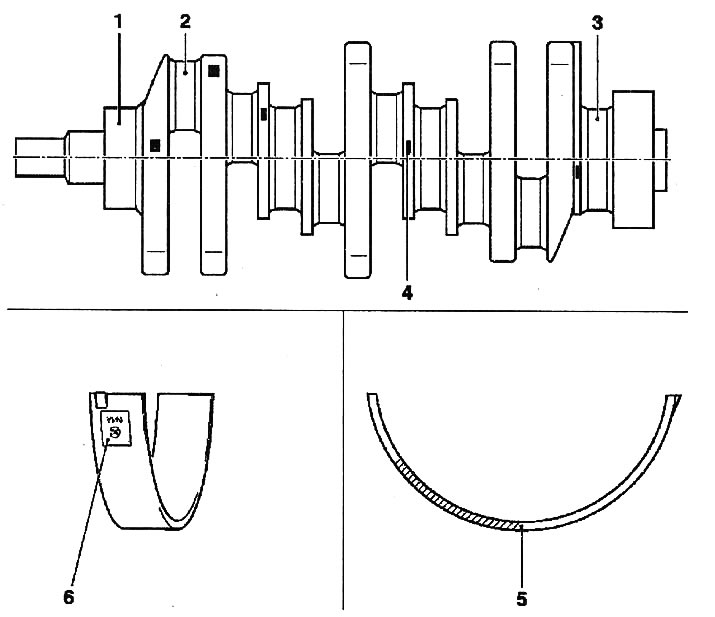

0,0a Wał korbowy
1 - czopy łożysk głównych
2 - czopy łożysk korbowodu
3 - czop środkowego łożyska głównego
4 - znakowanie kolorami
5 - oznaczenie kolorystyczne linerów
6 - oznaczenie wkładek
Silniki X25XE, X30XE, Y26SE, Y32SE
Średnica czopu wału korbowego, mm
czasopisma główne 1-3 - oznaczenie kolorem
- 67 980-67 988 - zielony
- 67,988-67,996 - brązowy
1. rozmiar naprawy (0,25)
- 67,730-67,738 - zielony/niebieski
- 67,738-67,746 - brązowy/niebieski
2. rozmiar naprawy (0,50)
- 67,480-67,488 - zielony/biały
- 67,488-67,496 - brązowy/biały
średnia szyja 4
rozmiar nominalny
- 24,500-24,552
1. rozmiar naprawy (0,25)
- 24,700 - 24,752
2. rozmiar naprawy (0,50)
- 24,900-26,952
Silniki X25XE, Y26SE
sworznie korbowe 1-6 - oznaczenie kolorem
rozmiar nominalny
- 48,971-48,990
1. rozmiar naprawy (0,25)
- 48 721-48 740 - niebieski
2. rozmiar naprawy (0,50)
- 48,471-48,490 - biały
Silniki X30XE, Y32SE
sworznie korbowe 1-6 - oznaczenie kolorem
rozmiar nominalny
- 53,971-53,990
1. rozmiar naprawy (0,25)
- 53,721-53,740 - niebieski
2. rozmiar naprawy (0,50)
- 53,471-53,490 - biały
Silniki X25XE, X30XE, Y26SE, Y32SE
Dolne panewki łożysk głównych
znakowanie kolorem - grubość, mm
rozmiar nominalny
- brązowy - 1,989-1,995
- zielony - 1,995-2,001
1. rozmiar naprawy (0,25)
- brązowy/niebieski - 2.114-2.120
- zielony/niebieski - 2,120-2,126
2. rozmiar naprawy (0,50)
- brązowy/biały - 2,239-2,245
- zielony/biały - 2,245-2,251
Górne panewki łożysk głównych
znakowanie kolorem - grubość, mm
rozmiar nominalny
- brązowy - 1,989-1,995
- zielony - 1,995-2,001
1. rozmiar naprawy (0,25)
- brązowy/niebieski - 2.114-2.120
- zielony/niebieski - 2,120-2,126
2. rozmiar naprawy (0,50)
- brązowy/biały - 2,239-2,245
- zielony/biały - 2,245-2,251
Luz nominalny łożysk głównych, mm — 0,014 - 0,043
Silniki X25XE, X30XE, Y26SE, Y32SE
Panewki łożysk dolnych korbowodów
znakowanie kolorem - grubość, mm
rozmiar nominalny
- 1,490- 1,500
1. rozmiar naprawy (0,25)
- niebieski - 1,615-1,625
2. rozmiar naprawy (0,50)
- biały - 1740-1750
Panewki górnych łożysk korbowodu
znakowanie kolorem - grubość, mm
rozmiar nominalny
- 1,490-1,500
1. rozmiar naprawy (0,25)
- niebieski - 1,615-1,625
2. rozmiar naprawy (0,50)
- biały - 1740-1750
Luz nominalny łożysk korbowodu, mm — 0,0010-0,061
Blok cylindrów (zobacz ilustrację 0.0b)

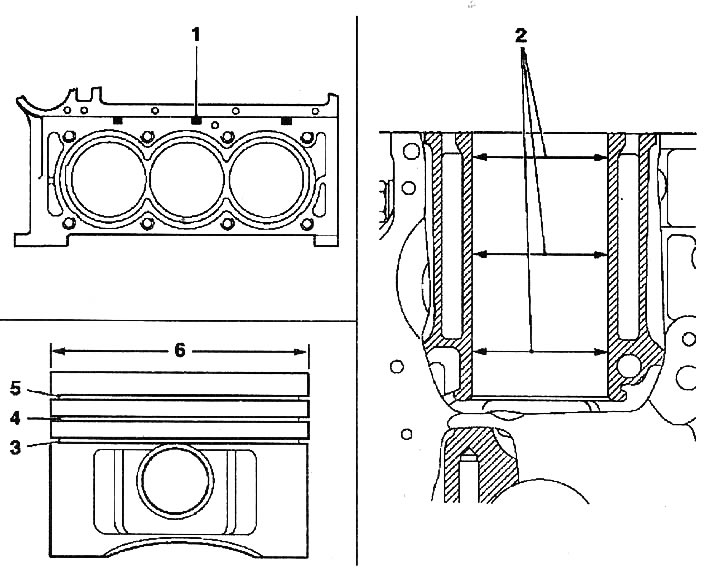

0.0b Blok cylindrów

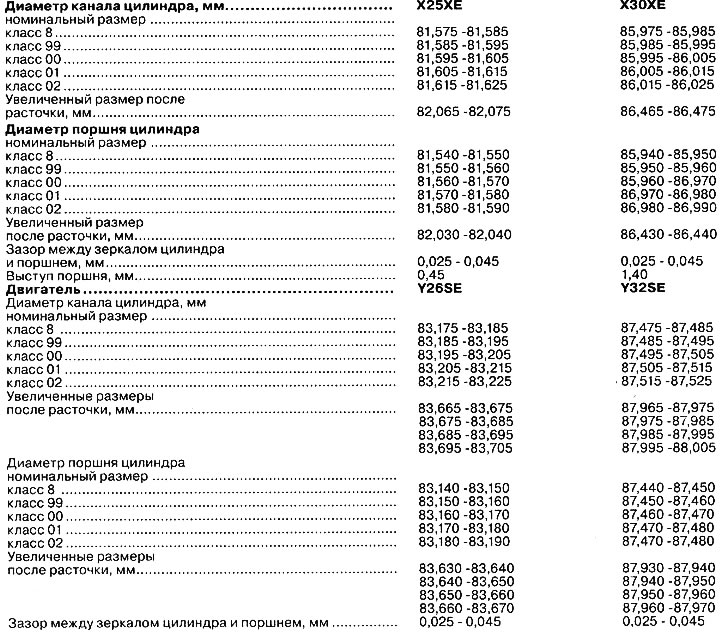

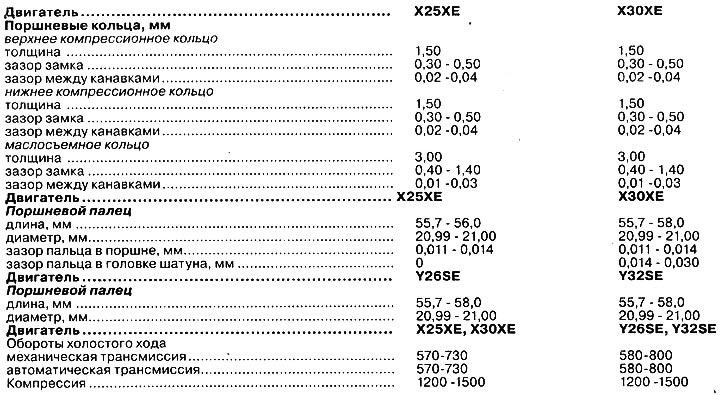

1 - klasa cylindra
2 - średnica otworu cylindra
3 - pierścień zgarniający olej ze sprężyną rozprężną
4 - pierścień dociskowy dolny
5 - górny pierścień ściskający trapezowy
6 - średnica tłoka
