Uwaga: zanim zaczniesz, zobacz Rozdział 2.
Wycofanie
Modele z pojedynczą górną kamerą
1. Procedura jest taka sama jak w przypadku modeli z gaźnikami. Patrz sekcja 4A, ale zwróć uwagę na następujące kwestie:
- a) Rozszczelnić układ paliwowy (Rozdział 8).
- b) W modelach z silnikami C16 NZ i XI6 SZ odłącz układ wydechowy od kolektora
- c) Podczas pracy z czujnikami w zbiorniku paliwa należy pamiętać, że wystarczy odłączyć tylko jeden wąż.
- d) Odłącz przewód elastyczny pompy paliwa i okablowanie, jak opisano w Rozdział 12.
- e) Podczas odpinania pasów zbiornika należy pamiętać, że filtr paliwa należy odsunąć na bok lub całkowicie wyjąć, w zależności od tego, co jest dla Ciebie wygodniejsze
- j) Jeden z węży doprowadzających paliwo jest podłączony do rury z boku zbiornika.
Modele z podwójnymi wałkami rozrządu w głowicy
2. Odłącz ujemny przewód od akumulatora.
3. Wypompuj pozostałe paliwo ze zbiornika.
4. Zablokuj przednie koła, a następnie podnieś tył pojazdu i postaw go na stojakach umieszczonych pod bocznymi ścianami ramy nadwozia.

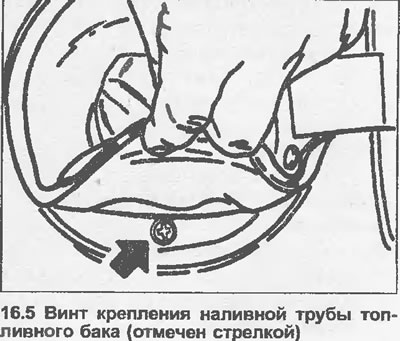

5. Otwórz korek natywnej szyjki wlewu zbiornika paliwa, a następnie zdejmij gumową uszczelkę i odkręć znajdującą się pod nią śrubę mocującą rurkę wlewu zbiornika paliwa (patrz ilustracja).
6. Zwolnij węże spustowe ze wsporników na dole.
7. Podeprzyj zbiornik paliwa podnośnikiem.

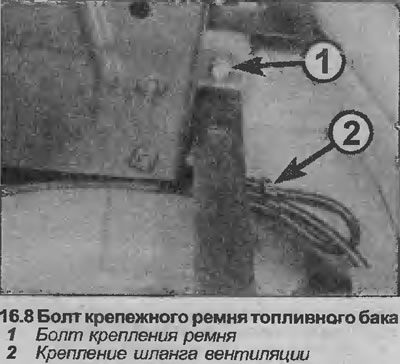

8. Odkręcić śruby mocujące pasów regulacyjnych zbiornika. Następnie zdejmij pasy, opuść zbiornik na tyle, aby można było odłączyć węże paliwowe, węże wentylacyjne oraz przewody czujnika poziomu paliwa w zbiorniku (patrz ilustracja).
9. Odłączyć węże wentylacyjne i okablowanie czujnika. Zanotuj położenie węży, aby ułatwić instalację.
10. Odłącz przewody paliwowe od zbiornika i czujnika, zwracając uwagę na ich położenie, aby nie pomylić ich podczas montażu. Uszczelnij otwarte końce węży, aby zapobiec przedostawaniu się brudu i dalszej utracie paliwa.
11. Opuść zbiornik paliwa i wyjmij go spod pojazdu.
12. Jeżeli w zbiorniku znajduje się osad lub woda, przepłucz go 2-3 razy czystym paliwem. Ale wcześniej wyjmij czujnik ze zbiornika paliwa, jak opisano w Rozdział 17. Ta procedura musi być wykonywana w dobrze wentylowanym miejscu lub na zewnątrz, z zachowaniem środków bezpieczeństwa przeciwpożarowego.
Instalacja
13. Naprawa zbiornika paliwa musi być wykonana przez fachowca.
14. Zainstaluj w odwrotnej kolejności. Przed demontażem upewnij się, że wszystkie węże są prawidłowo podłączone, jak zaznaczono.
15. Na koniec napełnij zbiornik paliwa, następnie uruchom silnik i sprawdź szczelność układu. W przypadku wycieków należy natychmiast wyłączyć silnik i niezwłocznie zlecić naprawę problemu.
