Korpus przepustnicy (system Multic) — wymontowanie i zamontowanie (Opel Vectra A)

Wyjmowanie

1. Odpręż układ paliwowy (Rozdział 8).

2. Wyjmij blok grzewczy (patrz powyżej).

3. Odłącz przewód ujemny od akumulatora.

4. Odłącz okablowanie od wtryskiwacza paliwa (wyciśnij gumowy pierścień uszczelniający) z silnika krokowego sterowania biegiem jałowym i z potencjometru.

5. Odłączyć przewody paliwowe od złączek; zatkaj je, aby zapobiec utracie paliwa i przedostawaniu się brudu do bloku; oznacz ich lokalizację, aby uniknąć pomyłek podczas instalacji.

6. Odłącz węże i rury podciśnieniowe od przyłączy na nadwoziu.

7. Odłączyć drążek sterujący przepustnicą od korpusu przepustnicy.

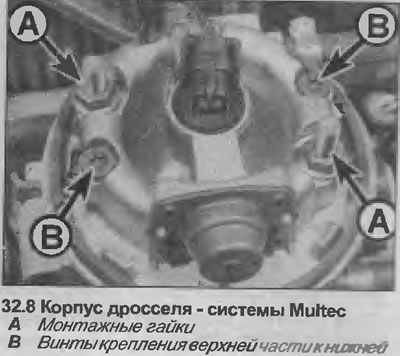

8. Odkręć dwie nakrętki mocujące przepustnicę do kolektora dolotowego i zdejmij zespół; usuń i wyrzuć uszczelkę (zobacz ilustrację).



9. W razie potrzeby górną i dolną część przepustnicy można rozdzielić odkręcając dwie śruby mocujące; należy pamiętać, że podczas montażu należy użyć nowej uszczelki. Można również odkręcić złącza zasilania i powrotu paliwa, należy jednak pamiętać, że podczas montażu konieczne będzie zamontowanie nowych pierścieni podporowych.

Instalacja

10. Montaż wykonuje się w odwrotnej kolejności niż demontaż, należy jednak zwrócić uwagę na następujące kwestie: (zobacz ilustrację).

• a) Wymień wszystkie uszczelki i pierścienie uszczelniające, zastosuj środek zabezpieczający gwinty.
• b) Sprawdź działanie i regulację linki przepustnicy (patrz powyżej).

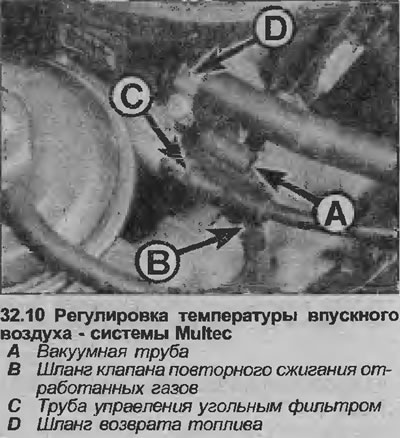

• c) Podłączając węże i rurki podciśnieniowe, należy upewnić się, że są one podłączone do przednich złączy, tak jak pokazano na fotografii.
• d) Ze względu na brak separatora oparów paliwa bardzo ważne jest, aby przewód podciśnieniowy czujnika ciśnienia w kolektorze był poprowadzony prosto (poziomo) od czujnika do przepustnicy. Zapobiegnie to przedostawaniu się paliwa kapiącego z czujnika lub węża do kanału dolotowego.
• e) Sprawdź, czy przewody paliwowe są prawidłowo podłączone; przewód doprowadzający znajduje się z boku przepustnicy, tam gdzie znajdują się wtryskiwacze.
• j) Włącz zapłon i sprawdź, czy nie ma wycieków paliwa; jeśli zostaną wykryte jakiekolwiek objawy wycieku, problem należy usunąć przed uruchomieniem silnika.
