Układ zapłonowy bez wyłącznika (1,8 i 2,0 l, od 1987 r) — informacje ogólne
1. W modelach o dużej pojemności skokowej od 1987 roku instalowano następujące typy układów zapłonowych:
- 1,8 l: system EZ61 (mikroprocesorowy system pomiaru czasu)
- 2,0 l: układ Motronic
2. Dla każdego typu układu czas zapłonu jest regulowany automatycznie i dostosowywany do aktualnych warunków. Osiąga się to dzięki centralnemu, komputerowemu systemowi sterowania, który zbiera informacje z różnych czujników i podzespołów, a następnie w razie potrzeby reguluje czas zapłonu. Dlatego też rozdzielacz zapłonu działa po prostu jako rozdzielacz wysokiego napięcia.
3. W przypadku montażu systemu Motronic jednostka sterująca reguluje również zapotrzebowanie na paliwo, które opisano w Sekcja 5.
Układ zapłonowy (1,8 i 2,0 litra, od 1987 roku) - praca
4. Wymagania dotyczące konserwacji układu zapłonowego w modelach wyposażonych w system EZ61 lub Motronic są minimalne:
- (a) Okresowo sprawdzaj czystość, ciągłość i pewność połączeń przewodów wysokiego i niskiego napięcia,
- (b) Sprawdź i wymień świece zapłonowe,
- (c) Regularnie czyść i sprawdzaj stan kopułki rozdzielacza oraz ramienia wirnika.
Rozdzielacz zapłonu (distributor) — (1,8 i 2,0 l, od 1987 r) - demontaż i montaż
5. Rozdzielacz zapłonu w późniejszych modelach wyposażonych w system EZ61 lub Motronic różni się tym, że podciśnienie i prędkość wyprzedzenia zapłonu są sterowane automatycznie przez elektroniczną jednostkę sterującą. Dlatego też w rozdzielaczu zapłonu w takich modelach nie ma żadnego mechanizmu podciśnieniowego ani odśrodkowego. Jego usunięcie przeprowadza się w następujący sposób.
6. Odłącz przewody wysokiego napięcia od świec zapłonowych i przewód wysokiego napięcia od cewki.
7. Odkręć trzy śruby mocujące pokrywę rozdzielacza i zdejmij pokrywę (zobacz zdjęcie 6.7).

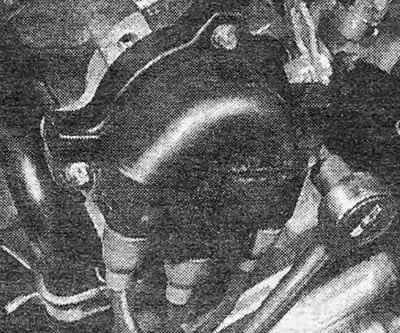

Zdjęcie 6.7 Odkręcić śruby mocujące pokrywę rozdzielacza
8. Zdejmij izolator. Jest to montaż pośredni w obudowie, za pomocą uszczelki w kształcie litery O umieszczonej w rowku wzdłuż jej obwodu, dlatego należy ostrożnie wyjmować izolator, aby nie uszkodzić wirnika (zobacz zdjęcie 6.8).

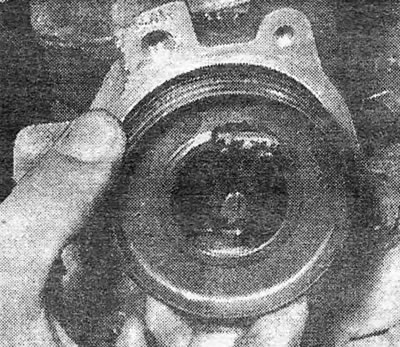

Zdjęcie 6.8 Zdejmowanie izolatora
9. Za pomocą klucza imbusowego 3 mm odkręć dwie śruby i zdejmij wirnik (zobacz zdjęcie 6.9 A i B).

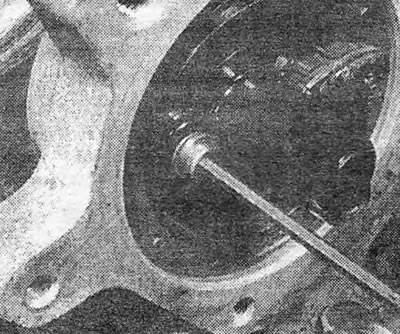

Zdjęcie 6.9 A Odkręć dwie śruby wirnika...

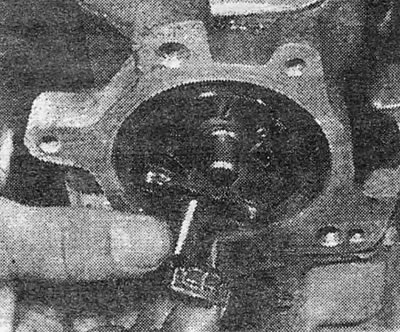

Zdjęcie 6.9 B... i zdejmij wirnik
10. Jeśli uszczelka wałka rozrządu wymaga wymiany, należy po prostu wyciągnąć piastę wirnika, a następnie ostrożnie wyjąć uszczelkę olejową (zobacz zdjęcie 6.10 A i B).

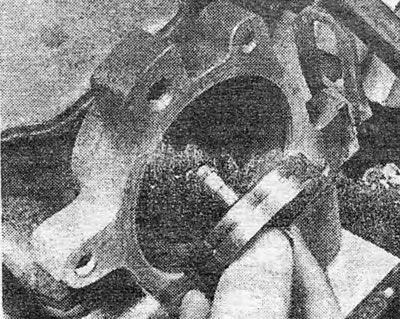

Zdjęcie 6.10 A Zdejmij występ wirnika...

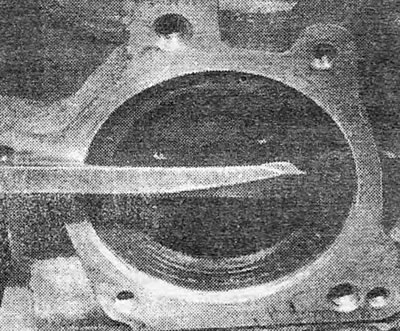

Zdjęcie 6.10 B... i zdejmij uszczelkę olejową
11. Wyczyść obudowę, a następnie ostrożnie włóż nową uszczelkę na miejsce, używając odpowiedniego narzędzia. Uważaj, żeby nie uszkodzić obudowy.
12. Nasmaruj wargi uszczelki olejowej, zamontuj piastę wirnika, wyrównując otwory na śruby w wirniku i piastę z otworami na śruby w kołnierzu wałka rozrządu (zobacz zdjęcie 6.12).

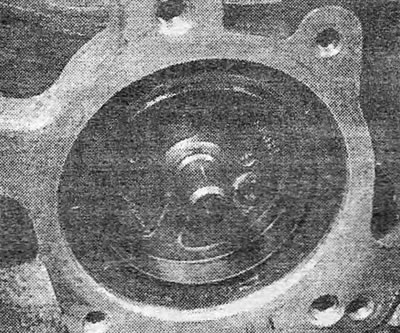

Zdjęcie 6.12 Wyrównanie otworów na śruby w piastach wirnika i kołnierzu wałka rozrządu
13. Pozostałe czynności instalacyjne wykonuje się, wykonując powyższe kroki w odwrotnej kolejności. Jeśli stary pierścień uszczelniający jest uszkodzony, należy go wymienić w rowku izolatora, a następnie lekko nasmarować, aby ułatwić montaż (zobacz zdjęcie 6.13).

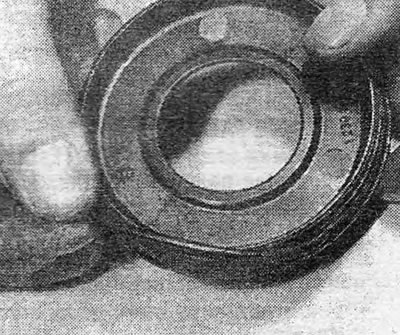

Zdjęcie 6.13 Wymiana pierścienia uszczelniającego izolatora
Urządzenie sterujące układem zapłonowym (1,8 l, rok produkcji 1987) - demontaż i montaż
14. Monitor układu zapłonowego w modelach 1.8L wyposażonych w system EZ61 znajduje się po prawej stronie komory silnika i jest przymocowany do mocowania kolumny zawieszenia przedniego.
15. Aby zdemontować urządzenie sterujące, należy zwolnić zacisk i odłączyć wtyczkę przewodu elektrycznego (zobacz zdjęcie 6.15).

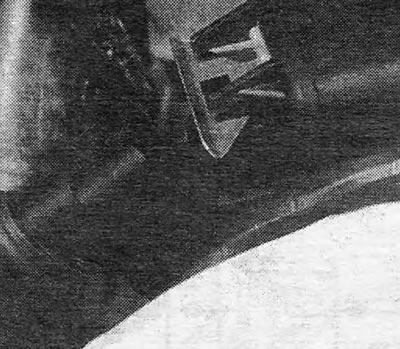

Zdjęcie 6.15 Odłączenie wtyczki przewodów urządzenia sterującego
16. Odkręć śruby mocujące i wyjmij urządzenie z uchwytu.
17. Instalację przeprowadza się poprzez wykonanie powyższych kroków w odwrotnej kolejności.

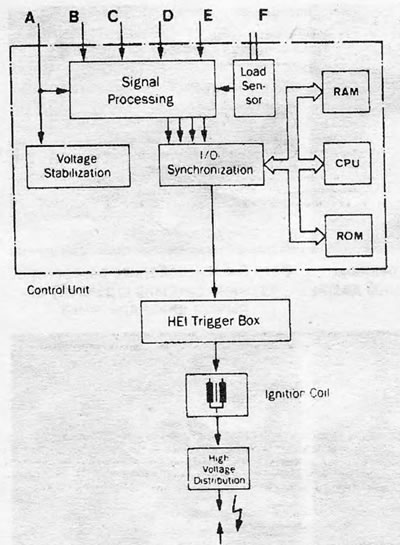

Rysunek 13.4. Schemat układu sterowania zapłonem z mikroprocesorem EZ61 A. Napięcie z akumulatora; B. Opór (liczba oktanowa); C. Temperatura płynu chłodzącego; D. Prędkość obrotowa silnika; E. Pozycja przełącznika zaworu przepustnicy; F. Podciśnienie w otworze wlotowym rurociągu; CPU. Mikroprocesor; RAM. Pamięć o dostępie swobodnym; ROM. Pamięć tylko do odczytu; I/O. Wejście/wyjście

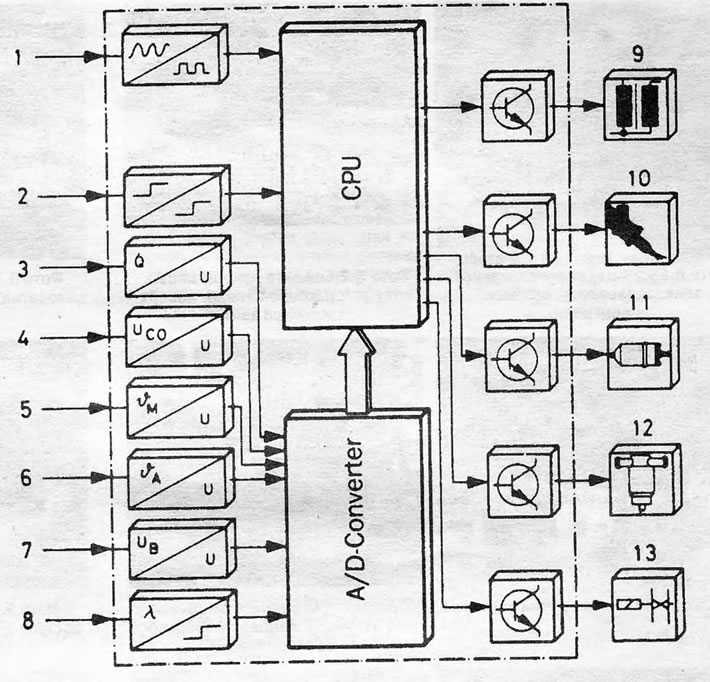

Rysunek 13.5. Projekt urządzenia sterującego systemem Motronic Dane wejściowe: 1. Prędkość/kąt zapłonu; 2. Sterowanie skrzynią biegów; 3. Przepływ powietrza; 4. Potencjometr CO biegu jałowego; 5. Czujnik temperatury płynu chłodzącego; 6. Temperatura powietrza wlotowego; 7. Napięcie akumulatora; 8. Czujnik tlenu (nie dla modeli brytyjskich). Wyjścia: 9. Cewka zapłonowa; 10. Wtryskiwacz paliwa; 11. Pompa paliwa; 12. Regulacja prędkości biegu jałowego; 13. Zawór odpowietrzający zbiornika paliwa (jeśli zainstalowany)
