2. Demontaż dystrybutora należy przeprowadzić na czystym stole roboczym, na którym można uporządkować zdemontowane części.
3. Zdjąć obudowę odporną na wilgoć i pokrywę rozdzielacza wraz z przewodami (jeśli jeszcze tego nie zrobiono) (patrz sekcja 3). Wyjmij suwak i plastikową płytkę.
4. Usuń wyłącznik (patrz sekcja 4).
5. Wyjmij kondensator (patrz sekcja 5).
6. Zdjąć pierścień ustalający mocujący drążek sterujący regulatora podciśnienia do rolki talerzowej (Zobacz zdjęcie).

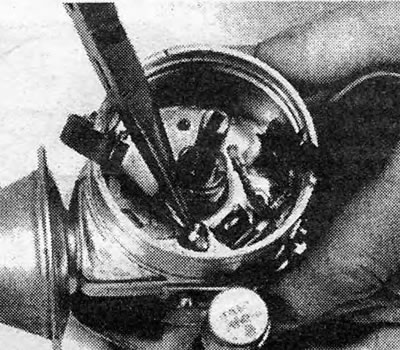

Zdjęcie 7.6. Demontaż pierścienia ustalającego pręta regulatora podciśnienia.
7. Odkręcić śruby mocujące regulator podciśnienia i wyjąć go odłączając drążek sterujący (Zobacz zdjęcia).

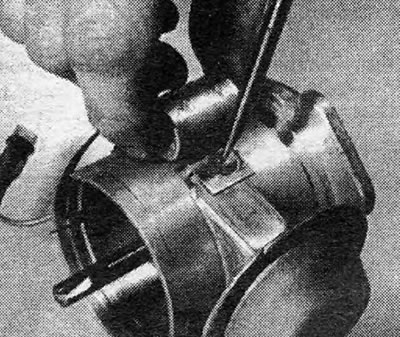

Zdjęcie 7.7A. Śruba mocująca skraplacz i regulator podciśnienia.

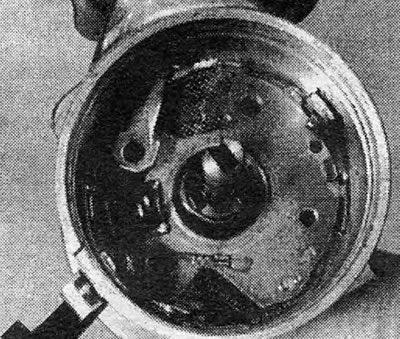

Zdjęcie 7.7B. Odłączenie drążka sterującego regulatora podciśnienia.
8. Wykręć śruby i zdejmij płytę nośną (Zobacz zdjęcia).

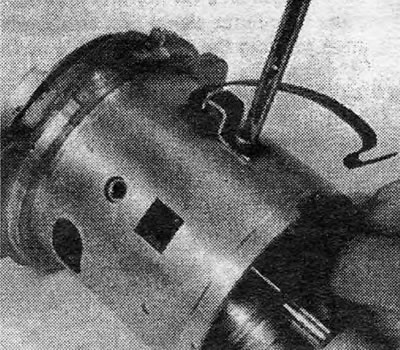

Zdjęcie 7.8A. Wykręcenie śruby mocującej płytę podstawy i zacisk.

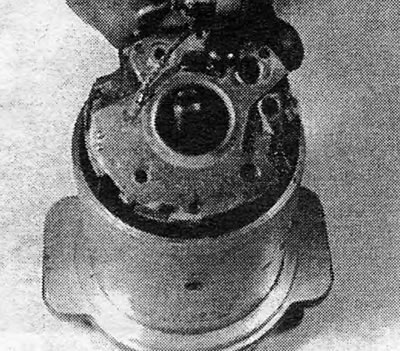

Zdjęcie 7.8B. Demontaż płyty podstawy.
9. Sprawdź i w razie potrzeby usuń obciążniki i sprężyny regulatora odśrodkowego, zwracając uwagę na ich wzajemne położenie (Zobacz zdjęcia).

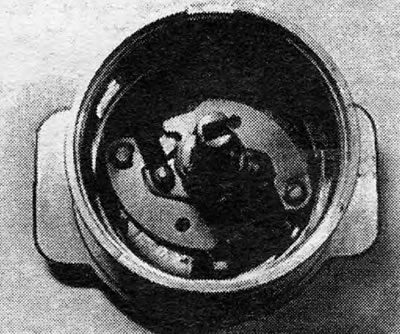

Zdjęcie 7.9. Odważniki i sprężyny regulatora odśrodkowego.
10. Aby zdjąć wałek, należy najpierw zdemontować ramię napędowe. Za pomocą małego stempla wybij kołek i wyciągnij wałek od góry.
11. Oczyść wszystkie części rozpuszczalnikiem do smarów i wytrzyj je do sucha lub osusz sprężonym powietrzem.
12. Sprawdź wszystkie części pod kątem widocznego zużycia i uszkodzeń. Sprawdź luz rolek i sprawdź, czy zęby koła napędowego lub powierzchnie zapadki nie są zużyte. Wymień uszkodzone lub budzące wątpliwości części.
13. Przed montażem dystrybutora należy nasmarować smarem wszystkie części ruchome i sprężyny odważników.
14. Zamontuj ponownie wał i koło zębate lub zapadkę. Zablokuj przekładnię (pies) nowy PIN.
15. Zmontować regulator odśrodkowy, upewniając się, że obciążniki i sprężyny są prawidłowo zamontowane.
16. Zamontuj płytki wyłączników stykowych i dokręć śruby mocujące je.
17. Zamontuj ponownie regulator podciśnienia i dokręć śruby mocujące go. Połącz drążek sterujący z wałem i zabezpiecz go pierścieniem zabezpieczającym. Nałóż odrobinę smaru na wałek.
18. Zainstaluj kondensator (patrz sekcja 5).
19. Zainstaluj wyłącznik stykowy (patrz sekcja 4) i wyreguluj szczelinę stykową (patrz sekcja 3).
20. Nasmaruj ruchome części płyty nośnej kruszarki czystym olejem silnikowym i nałóż niewielką ilość smaru wysokotemperaturowego na powierzchnię krzywki.
21. Sprawdź, czy rolka obraca się swobodnie, a styki wyłącznika działają prawidłowo. Palcem obróć suwak w kierunku przeciwnym do normalnego kierunku obrotu: powinien powrócić do pierwotnej pozycji statycznej.
22. Rozdzielacz jest gotowy do montażu na silniku.
