Wyjmowanie
1. Zdejmij wentylator chłodnicy ze sprzęgłem wiskotycznym.
2. Zdejmij pasek napędowy sprężarki klimatyzacji.

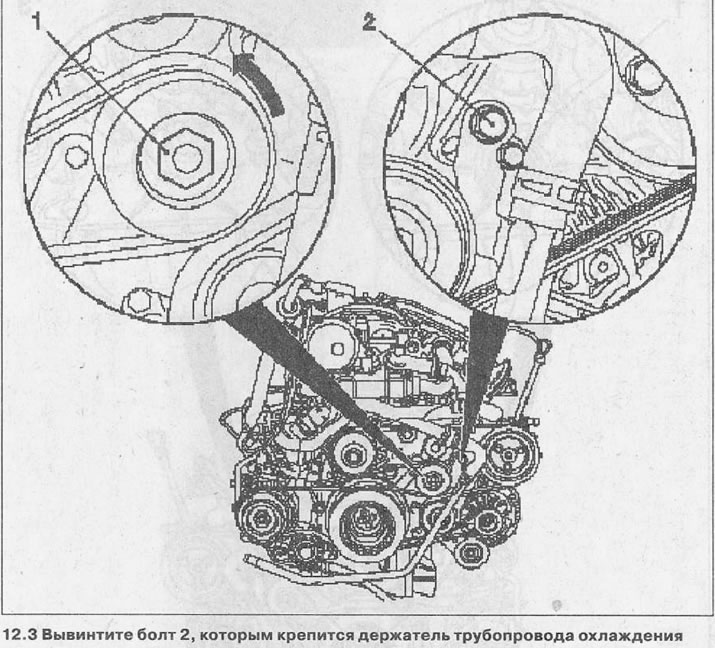

3. Odkręć śrubę 2, która mocuje uchwyt rury chłodzącej (zobacz ilustrację).
4. Zaznaczyć strzałką kierunek obrotu paska napędu pomocniczego i zdjąć go, poluzowując naciąg poprzez obrócenie śruby mocującej rolkę napinacza w kierunku strzałki (zobacz ilustrację 12.3).
Instalacja
5. Zamontuj pasek napędu pomocniczego, zachowując jego pierwotny kierunek obrotu (zobacz ilustrację).
6. Zamontuj wspornik przewodu płynu chłodzącego do wspornika pompy wspomagania kierownicy. Moment dokręcania 24 Nm.
7. Zamontuj pasek napędowy sprężarki klimatyzacji i zamocuj wentylator chłodnicy za pomocą sprzęgła wibracyjnego.
Pasek napędowy sprężarki klimatyzacji
8. Zdjąć błotnik (ochronę) silnika.
9. Zaznacz kierunek obrotu paska klinowego, rysując na nim strzałkę kredą.

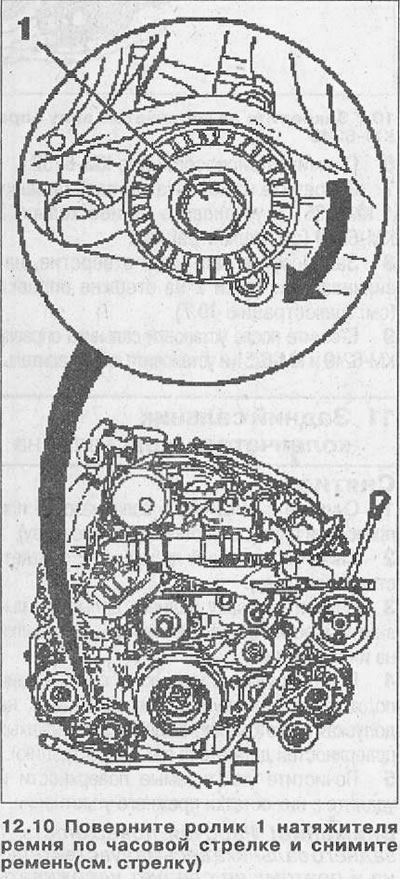

10. Obrócić rolkę napinacza paska 1 zgodnie z ruchem wskazówek zegara za pomocą klucza nasadowego i zdjąć pasek (zobacz ilustrację).
11. Załóż pas, zachowując jego pierwotny kierunek obrotu.
Napinacz paska klinowego
12. Zdejmij pasek klinowy.

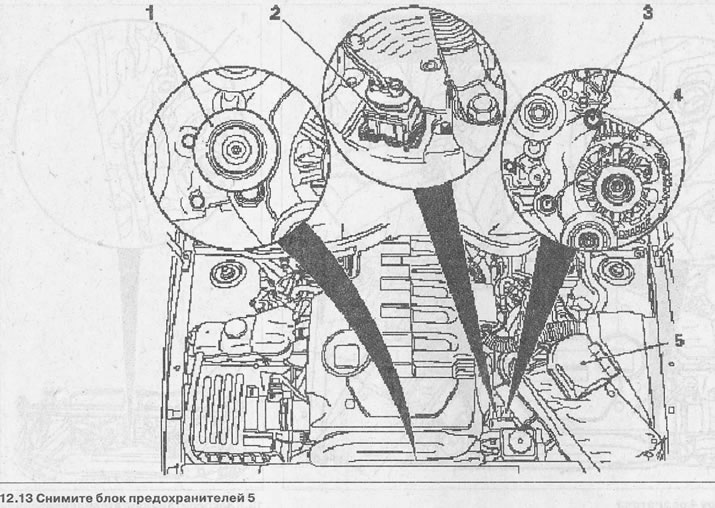

13. Wyjmij skrzynkę bezpieczników nr 5 i akumulator (zobacz ilustrację).
14. Odłącz wtyczkę generatora 2 i poluzuj dolną śrubę 4 jej mocowania (zobacz ilustrację 12.13).
15. Odkręć górną śrubę 3 mocowania generatora i przesuń generator na bok (zobacz ilustrację 12.13).

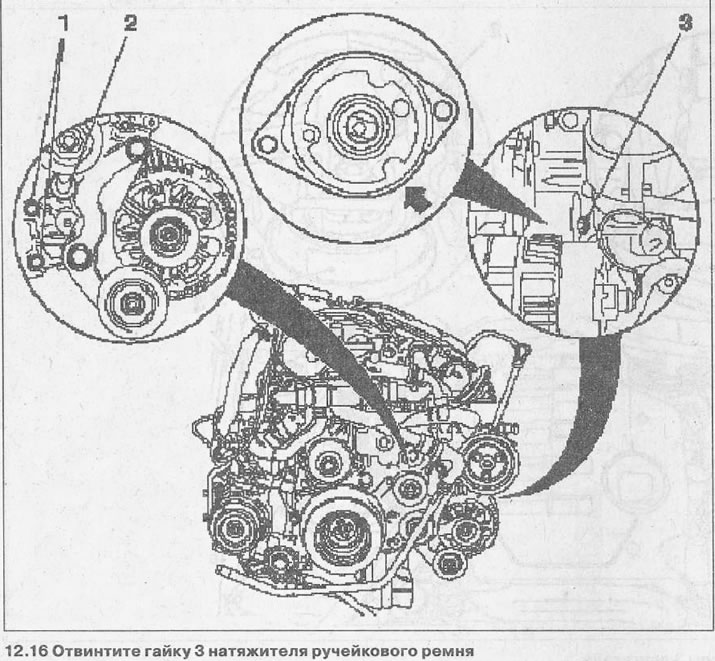

16. Odkręcić nakrętkę 3 napinacza paska klinowego i zwolnić ogranicznik 2 (zobacz ilustrację).
17. Odkręć śruby 1 mocujące napinacz i zdejmij go (zobacz ilustrację 12.16).
Instalacja
18. Zamocuj napinacz w miejscu montażu na obudowie napędu rozrządu. Na tym etapie nie należy jeszcze dokręcać śrub.
19. Zabezpiecz dźwignię blokującą nową nakrętką, dokręcając ją momentem 9,9 Nm, a następnie dokręć ostatecznie śruby mocujące napinacz. Moment dokręcania 14,8 Nm.
20. Zamontuj generator, dokręcając śruby mocujące z siłą 47 Nm.
21. Podłącz wtyczkę generatora, zamontuj akumulator i skrzynkę bezpieczników.
22. Załóż pas.
