1. Када је јединица уклоњена из машине, очистите сву спољну прљавштину и уклоните резервоар (Члан 15, став 7).
2. Убаците шипку у крај цилиндра и притисните клип док се не може држати у овом стању уметањем глатке игле или шипке пречника 3,0 мм (0,118 инча) у примарну рупу.
3. Извуците ускочни прстен са краја цилиндра помоћу клешта или шрафцигера. Баци обруч (Пиринач. 9.37).

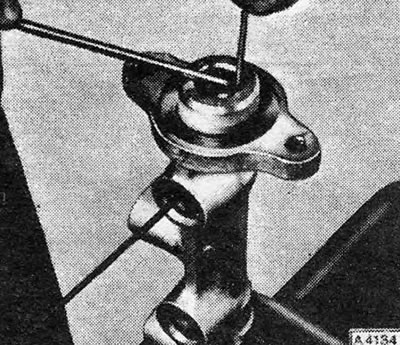

Пиринач. 9.37 — Уклањање опружног прстена главног цилиндра (GMF)
4. Уклоните примарни клип тако што ћете прво уклонити привремени држач. Обратите пажњу на то како су заптивке постављене.
5. Уклоните секундарни клип тако што ћете куцнути крај цилиндра о комад дрвета. Обратите пажњу на то како су заптивке постављене.
6. Раставите примарни клип. То се може урадити сабијањем опруге аеросолном капом или нечим сличним у чему је избушена рупа. Када је ускочни прстен откривен, уклоните га са два одвијача и баците га.
7. Прегледајте површине клипова и цеви цилиндра да ли постоје огреботине или трење метал о метал. Ако је то случај, замените цео главни цилиндар.
8. Ако су компоненте у добром стању, очистите их у хидрауличној течности или метил алкохолу - и ништа више.
9. Набавите комплет за поправку који садржи све потребне резервне делове.
Процедуре за рад са комплетом "бесплатно" уљне заптивке.
10. Поставите заптивке на клипове, гурајући их на своје место само прстима. Важно је да се нове заптивке постављају на исти начин као и старе; Имају конусни облик и исправно ће функционисати само ако су постављени у исправном редоследу.
11. Поново саставите примарни клип користећи нови ускочни прстен. Опружни прстен се може уметнути у његов жлеб до краја тако што ћете га ударити комадом цеви.
12. Потопите клипове у чисту хидрауличну течност и уградите секундарни клип у цилиндар, а затим примарни.
13. Гурните и држите примарни клип према упутству за растављање док постављате нови ускочни прстен.
14. Поставите нове гумене заптивне прстенове и поставите резервоар за течност на његово место на телу цилиндра.
15. Сипајте мало чисте течности у резервоар и припремите главни цилиндар за рад пре уградње притиском на примарни клип неколико пута шипком. Наравно, велика количина течности ће бити избачена из отворених отвора цилиндра.
Процедуре за рад са унапред монтираним комплетом.
16. Подмажите цилиндар са кочионом течношћу или машћу за кочницу. Причврстите цилиндар тако да цев буде у хоризонталном положају.
17. Уклоните чеп са цеви и уметните кратки део цеви у цев цилиндра до обруча на цеви. Користећи тупи штап, гурните клип из цеви у цев; држите клипове у цеви помоћу глатке шипке или игле која се користи током растављања. Уклоните шипку и цев.
18. Поставите нови опружни прстен на крај цилиндра. Притисните примарни клип и уклоните потпорну шипку или иглу. Уверите се да је прстен на месту и да се клипови могу слободно померати.
19. Инсталирајте нове заптивне прстенове и поново инсталирајте резервоар.
20. Припремите цилиндар за рад као што је наведено за цилиндар типа АТЕ у претходном одељку (став 25).
Отворите велику слику на новој картици →

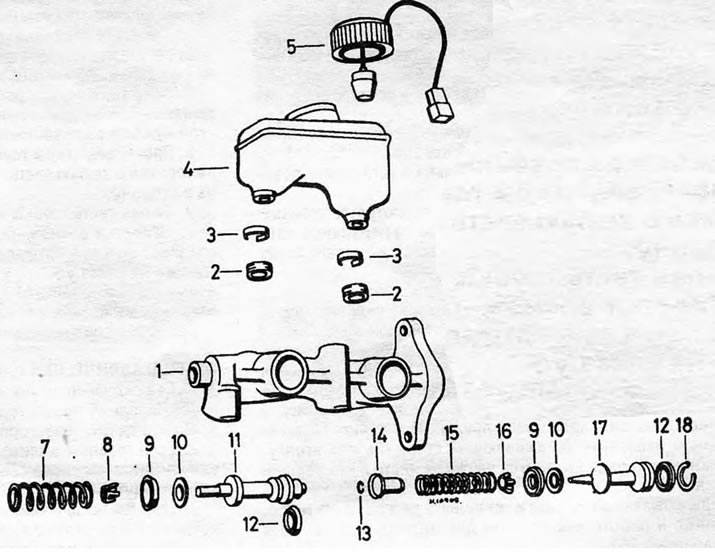

Пиринач. 9.36 - Тип главног цилиндра GMF растављени 1. Тело. 2. Заптивни прстенови резервоара. 3. Прстенови за опруге. 4. Резервоар. 5. Поклопац са прекидачем упозорења. 7. Пролеће. 8. Уређај за причвршћивање опруге. 9. Секундарне заптивке клипа. 10. Васхер. 11.Секундарни клип, 12.Примарне заптивке. 13. Прстен за опруге. 14. Опружна манжетна. 15. Примарна клипна опруга. 16. Уређај за причвршћивање опруге. 17. Примарни клип. 18. Прстен за опруге.

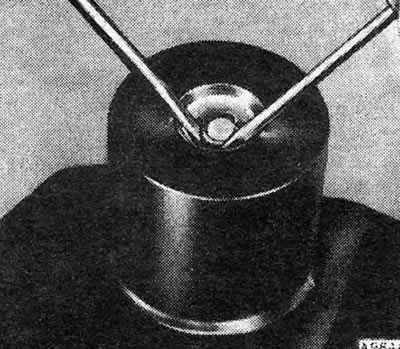

Пиринач. 9.38 — Уклањање опружног прстена примарног клипа главног цилиндра (GMF)
