Maneta si cablurile franei de parcare — demontare si montare (Opel Omega B2)

Demontarea

1. Scoateți secțiunea din spate a consolei centrale.

2. Eliberați maneta frânei de mână.

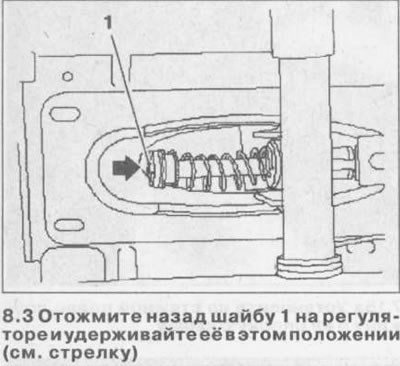

3. Apăsați înapoi șaiba 1 de pe regulator și țineți-o în această poziție (vezi săgeata din ilustrație).

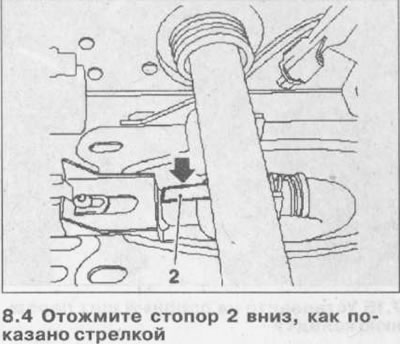

4. Apăsați opritorul 2 în jos, așa cum este indicat de săgeata din ilustrație și fixați-l, ținând șaiba de pe regulator în aceeași poziție.



5. Scoateți sistemul de evacuare (vezi capitolul relevant).

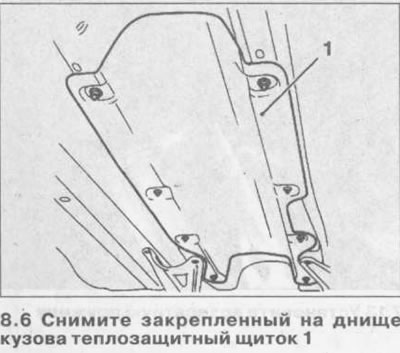

6. Scoateți scutul termic 1 atașat de sub caroserie (vezi ilustrația).



7. Scoateți inelul de reținere 1, deșurubați șurubul 2 și deconectați egalizatorul 3 al cablurilor din partea inferioară a vehiculului (vezi ilustrația).

Atentie! Marcați sau amintiți-vă locația șuruburilor și cablurilor frânei de mână. Cablul maro este situat pe partea dreaptă a vehiculului.

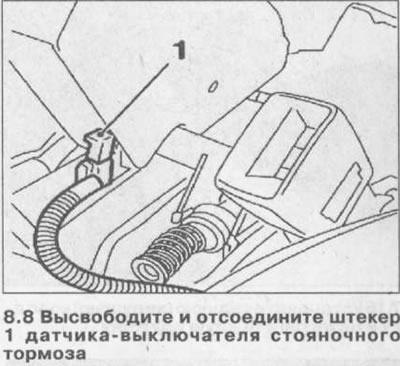

8. Eliberați și deconectați conectorul 1 al senzorului comutatorului frânei de mână (vezi ilustrația).

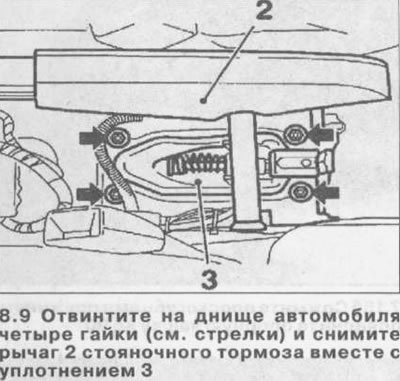

9. Deșurubați cele patru piulițe de pe fundul mașinii (vezi săgețile din ilustrație) și scoateți maneta frânei de mână 2 împreună cu garnitura 3.



10. Deconectați cablurile de la pârghiile de antrenare a saboților de frână.

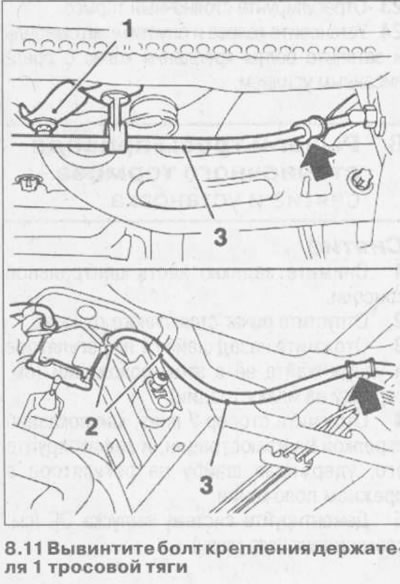

11. Deșurubați șurubul care fixează suportul de tracțiune a cablului 1 (vezi ilustrația).



12. Eliberați cablurile din dreapta și din stânga 3 din elementele de fixare din partea inferioară (vezi săgețile din ilustrația 8.11) și deconectați-vă de la egalizatorul 2.

Instalare

13. Fixați cablurile din dreapta și din stânga la suporturile din partea inferioară și la pârghiile de antrenare a saboților de frână.

14. Instalați maneta frânei de mână în locul de montare, asigurându-vă că etanșarea acesteia este așezată corect.

15. Strângeți cele patru piulițe de fixare a pârghiei la 10 Nm și conectați ștecherul senzorului comutatorului frânei de mână.

16. Fixați capătul cablului de egalizator prin instalarea unui nou inel de reținere.

Instalarea ulterioară se efectuează în succesiune. îndepărtarea inversă.

17. Strângeți maneta frânei de mână. Opritorul va fi apoi eliberat și frâna de parcare se va activa automat. Nu este necesară reglarea frânei de mână.
