Secvența de execuție
1. Pregătiți mașina pentru lucru (vezi "Pregătirea mașinii pentru întreținere și reparație").
2. Scoateți scrumiera și unitatea de brichetă (vezi "Brichetă - reglarea și înlocuirea prizei, înlocuirea lămpii de iluminare de fundal").
3. Slăbiți tensiunea cablului prin deșurubarea piuliței de reglare (vezi "Frâna de parcare - reglare").

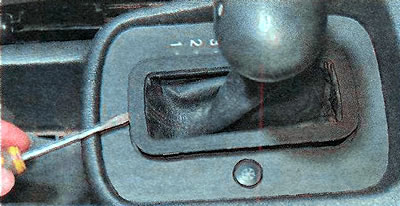

4. La mașinile cu transmisie automată, utilizați o șurubelniță subțire pentru a ridica ornamentul decorativ al selectorului.

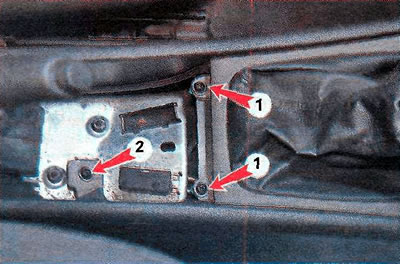

5. La modelul Astra cheia TORX T20 deșurubați două șuruburi 1 de fixare a căptușelii decorative superioare a tunelului și ridicați-o (ilustrat pe exemplul unei mașini cu ICP, la mașinile cu transmisie automată - similar). Apoi slăbiți șurubul 2 al șurubului central care fixează garnitura tunelului de podea.

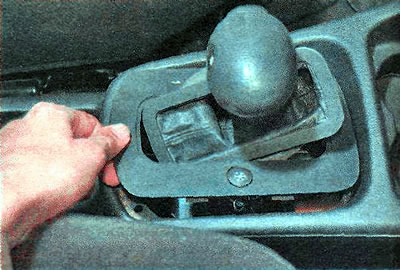

Pe modelul Zafira, depășim rezistența S a clemelor ornamentului decorativ superior al tunelului și o ridicăm (prezentat în exemplul unei mașini cu transmisie automată, la mașinile cu transmisie manuală - în mod similar).

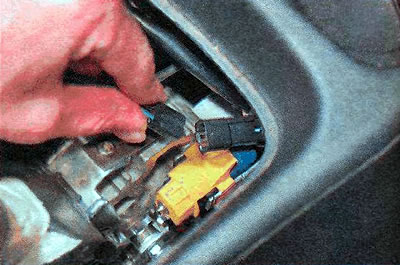

6. La mașinile cu transmisie automată, deconectați blocul cablajului comutatorului modului de iarnă...

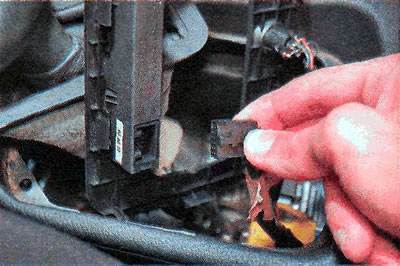

...deconectați conectorul cablajului de la unitatea indicatoare a modului de pornire și, în final, îndepărtați ornamentul superior al tunelului de podea, scoțând cu grijă ornamentul decorativ și mânerul selector prin acesta.
7. La modelul Zafira, scoateți ornamentele inferioare din stânga și din dreapta ale panoului de instrumente (vezi "Întrerupător lumini de frână - înlocuire și reglare").
8. Folosind o cheie TORX T20, deșurubați cele două șuruburi de fixare frontală a garniturii tunelului de podea pe partea stângă și, în mod similar, pe partea dreaptă.

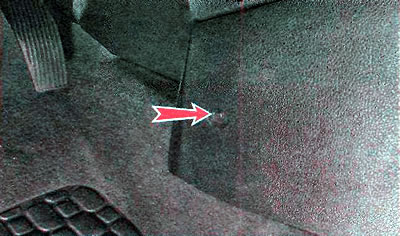

Astra

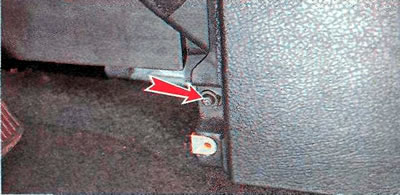

Zafira

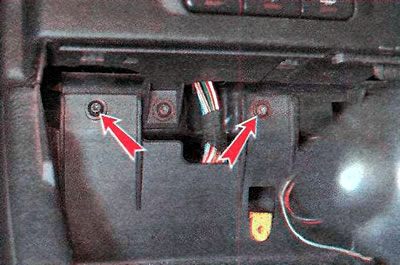

9. La modelul Zafira, folosiți o cheie TORX T20 pentru a deșuruba cele două șuruburi ale prinderii superioare a garniturii tunelului de podea.
10. Deplasați scaunele din față înainte și folosiți o cheie TORX T20 pentru a deșuruba cele două șuruburi care fixează garnitura tunelului de podea din spate pe partea stângă și, în mod similar, pe partea dreaptă.

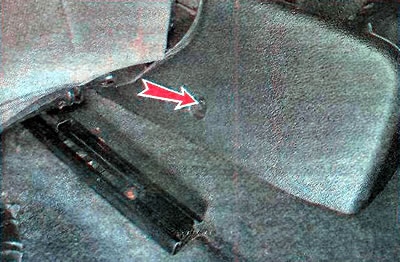

Astra

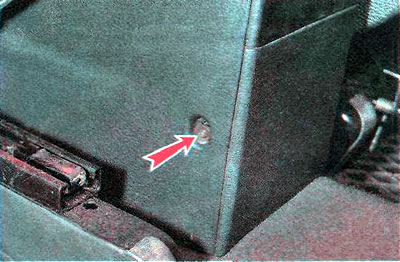

Zafira
11. Îndepărtați căptușeala tunelului de podea, glisând-o înapoi și ridicând ușor marginea din spate.

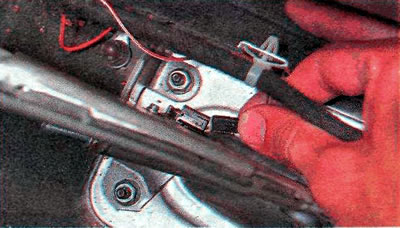

12. Deconectați conectorul cablajului de la comutatorul lămpii de control al frânei de mână.
Sursa se află pe site-ul web OpelBook

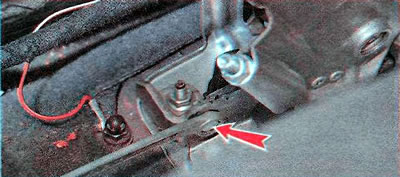

13. Dacă este necesar să înlocuiți comutatorul lămpii de semnalizare a frânei de mână, utilizați o cheie de 8 mm pentru a deșuruba șurubul de montare și a scoate comutatorul.

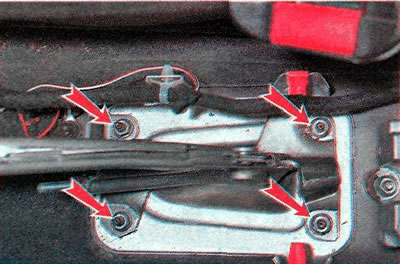

14. Folosind o cheie de 10 mm, deșurubați șuruburile care fixează pârghia de antrenare a frânei de mână.
15. Ridicați pârghia cu platforma de montare.

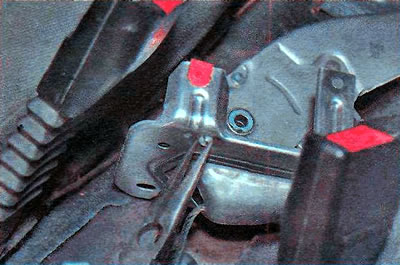

16. Cu ajutorul cleștilor, strângeți și apăsați blocarea de fixare din spate a platformei inferioare a pârghiei.

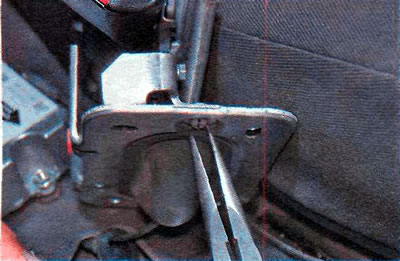

17. În mod similar, deconectam dispozitivul de reținere din față.

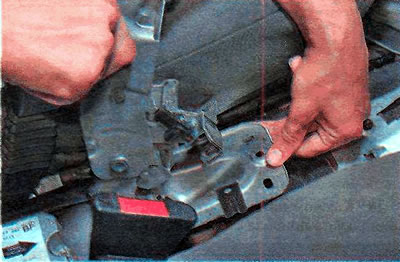

18. Deconectați platforma inferioară a pârghiei.

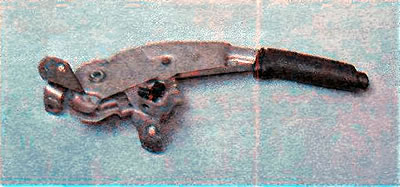

19. Scoateți cablul față de la maneta frânei de mână și scoateți maneta...

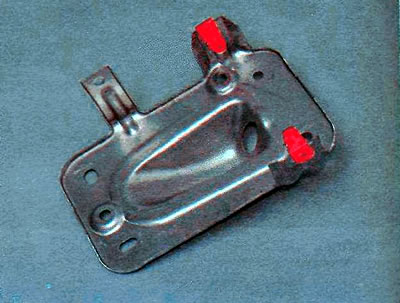

...și apoi platforma inferioară a pârghiei.
20. Montați piesele în ordine inversă.
