Wymiana klocków hamulcowych hamulca ręcznego (Opel Vectra B)

W modelach z tylnymi tarczami hamulcowymi hamulec ręczny działa niezależnie od hydraulicznego układu hamulcowego. W tym przypadku stosuje się szczęki hamulcowe typu bębnowego, a wewnętrzna część tarczy hamulcowej pełni rolę bębna hamulcowego.

Lokalizacja uchwytu szczęki hamulca ręcznego

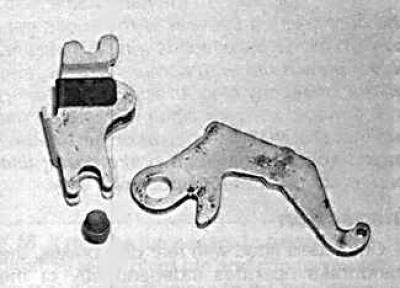

Części dźwigni hamulca ręcznego

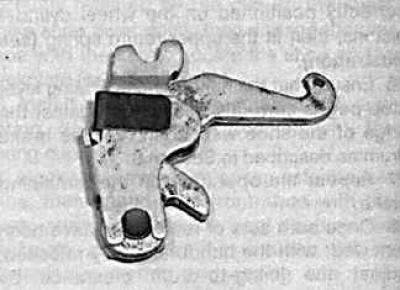

Zespół dźwigni hamulca ręcznego



1. Zdejmij tarczę hamulcową.



2. Oczyść płytkę nośną i klocki hamulcowe z kurzu i brudu.

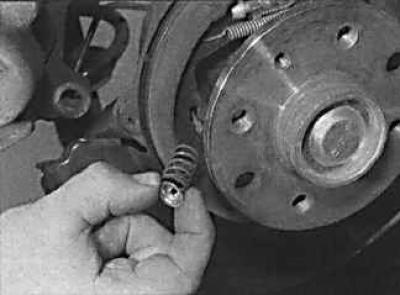

3. Za pomocą szczypiec zdejmij sprężynową płytkę mocującą szczęki hamulcowe, naciskając ją i obracając o 90°.

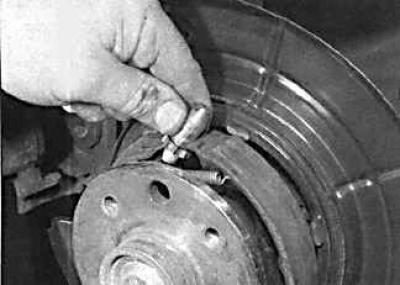

4. Wyjmij sprężynę i wyjmij sworzeń ustalający.

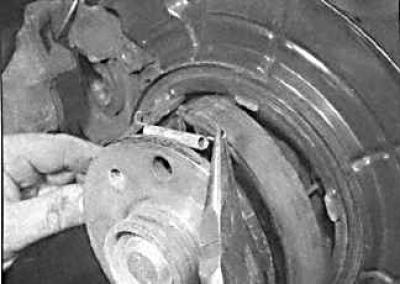

5. Zaznacz położenie wszystkich elementów hamulca ręcznego i wyjmij pręt regulacyjny z górnej części szczęk hamulcowych.

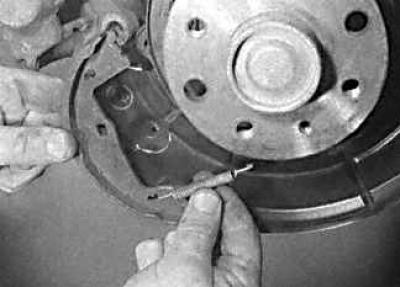

6. Za pomocą szczypiec zdejmij górną sprężynę powrotną ze szczęk hamulcowych.

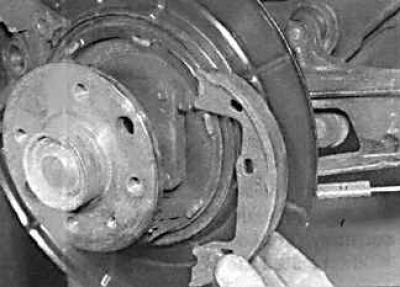

7. Zdejmij dolną sprężynę powrotną.

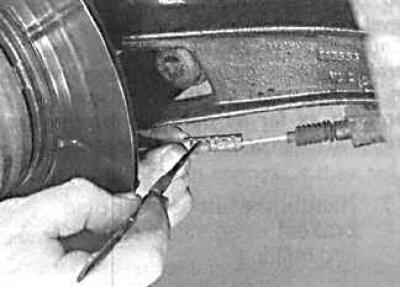

8. Zdejmij klocki hamulcowe.

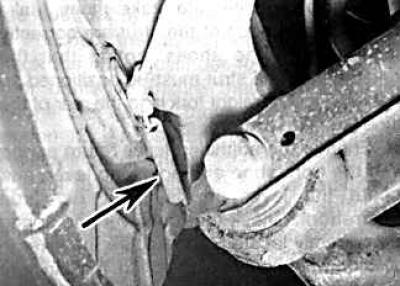

9. Za pomocą śrubokręta odłącz linkę hamulca ręcznego od specjalnego uchwytu.

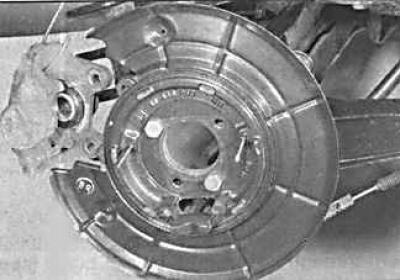

10. Odłącz sprężynę powrotną od płytki podporowej i zdejmij dźwignię.

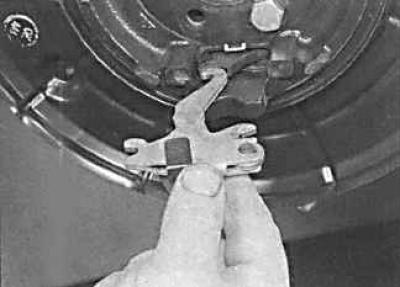

11. Montaż szczęk hamulca ręcznego odbywa się w odwrotnej kolejności do demontażu. Najwygodniej jednak jest zamontować szczęki hamulca ręcznego po zdemontowaniu tylnej piasty. W tym przypadku konieczne jest tymczasowe zabezpieczenie płyty nośnej dwoma śrubami.

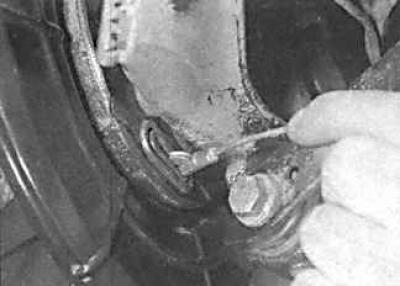

12. Złóż dźwignię hamulca ręcznego, nakładając smar na powierzchnie styku. Następnie zamontuj dźwignię na płycie podporowej, wkładając ją przez okno z uszczelką gumową.





13. Zamontuj linkę hamulca ręcznego na dźwigni.

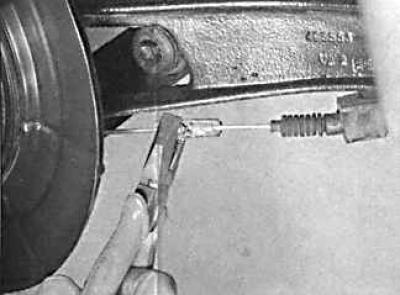

14. Zamontuj linkę hamulca ręcznego na uchwycie montażowym.

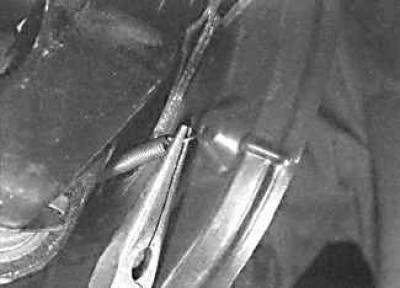

15. Za pomocą szczypiec zaciśnij uchwyt montażowy.

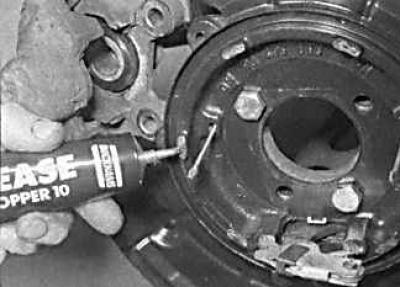

16. Następnie zamontuj sprężynę powrotną.

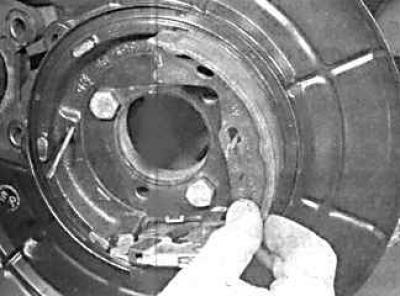

17. Nanieś cienką warstwę smaru odpornego na wysoką temperaturę na miejsca styku klocków hamulcowych z osłoną hamulca.

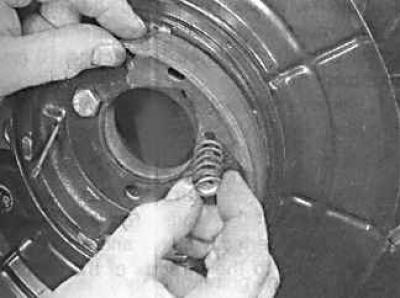

18. Zamontuj przednią stopkę.

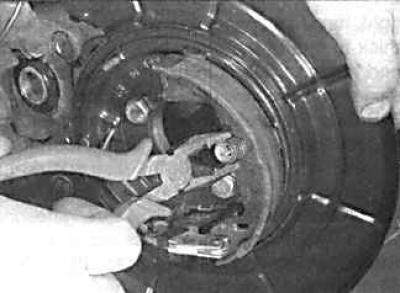

19. Zamontuj sprężynę i płytkę mocującą szczęki hamulcowe.

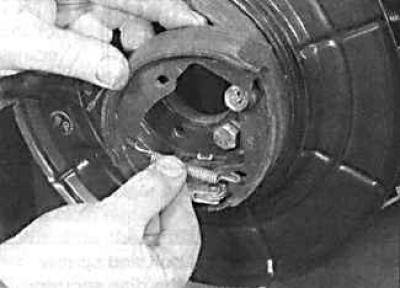

20. Zabezpiecz sprężynę i płytkę sprężynową.

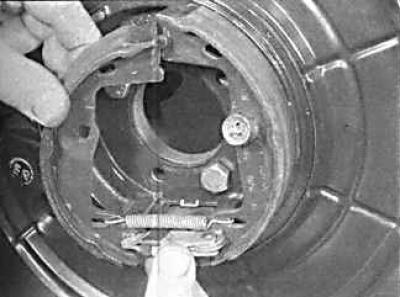

21. Zamontuj tylną szczękę hamulcową i dolną sprężynę powrotną.

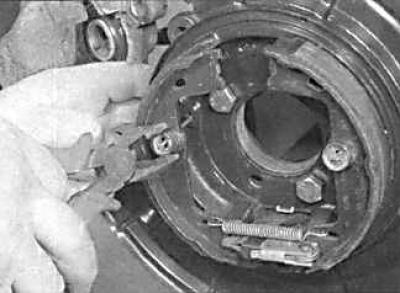

22. Zamontuj szczękę hamulcową na dolnej płycie podporowej.

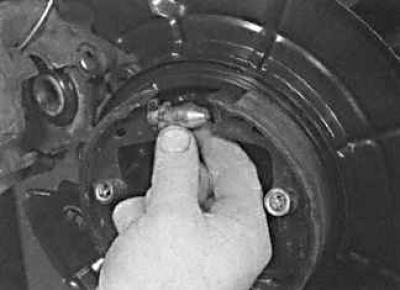

23. Zamontuj sprężynę i płytkę sprężynową mocujące szczękę hamulcową do osłony hamulca.

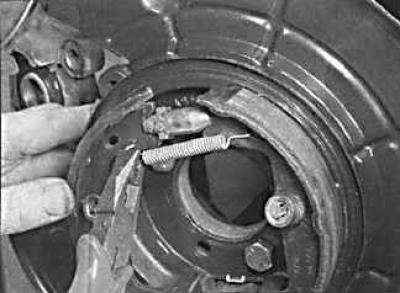

24. Zamontuj pręt regulacyjny pomiędzy górnymi końcami szczęk hamulcowych.





25. Zamontuj górną sprężynę powrotną.

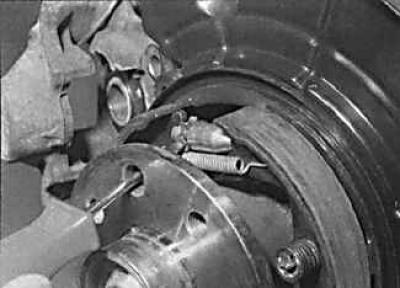

26. Zamontuj tylną piastę.



27. Tymczasowo zamontuj tarczę hamulcową na klockach hamulcowych. Za pomocą śrubokręta przekręć nakrętkę regulacyjną na tyle, aby umożliwić zdjęcie tarczy hamulcowej bez jej zacięcia.

28. Zamontuj tarczę hamulcową.

29. Wyreguluj hamulec ręczny.

30. Zamontuj koła i opuść pojazd.
