Spis treści: Wyjmowanie ⬇ Instalacja ⬇
Skrzynia rozdzielcza: 1 - obudowa skrzyni rozdzielczej; 2 - pierścień ustalający; 3 - przedni wał wyjściowy z przekładniami; 4 - łożysko; 5 - przedni wał wyjściowy; 6 - płytka blokująca; 7 - Sprzęgło zmiany biegów 2WD-4WD; 8 - pierścień; 9 - pierścień; 10 - pierścień; 11 - koło zębate wału wyjściowego przedniego; 12 - łożysko igiełkowe; 13 - płytka regulacji luzu osiowego; 14 - sprężyna talerzowa; 15 - tuleja dystansowa; 16 - pierścień ustalający; 17 - tuleja łożyskowa; 18 - łożysko; 19 - pierścień ustalający; 20 - pierścień ustalający; 21 - łożysko; 22 - bieg pośredni; 23 - Płytka regulacji luzu osiowego; 24 - sprężyna talerzowa; 25 - tuleja dystansowa; 26 - łożysko; 27 - pierścień ustalający; 28 - zespół wału pośredniego; 29 - pierścień ustalający; 30 - zespół wału wejściowego; 31 - wał wejściowy; 32 - łożysko; 33 - pierścień ustalający; 34 - piłka; 35 - łożysko; 36 - tuleja łożyskowa; 37 - łożysko igiełkowe; 38 - koło zębate wejściowe skrzyni rozdzielczej; 39 - Sprzęgło zmiany biegów wysokiego/niskiego w skrzyni rozdzielczej; 40 - orzech; 41 - łożysko; 42 - pierścień ustalający
Wyjmowanie

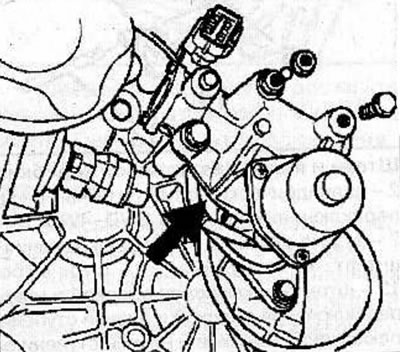

Zwolnij zacisk i odłącz wąż podciśnieniowy od siłownika zmiany biegów skrzyni rozdzielczej.
Odłączyć wiązkę przewodów od siłownika zmiany biegów skrzyni rozdzielczej.
W pojeździe z silnikiem 6VD1-W odkręć śrubę i nakrętkę, a następnie zdejmij osłonę ochronną przed ciepłem napędu przełączającego tryb pracy skrzyni rozdzielczej.
Odkręć 3 śruby i wyjmij napęd przełączania trybu z skrzyni rozdzielczej.
Instalacja
Zamontuj przekładnię zmiany biegów na skrzyni rozdzielczej i zabezpiecz ją 3 śrubami, dokręcając je momentem 19 Nm.
W pojeździe z silnikiem 6VD1-W należy zamontować osłonę termiczną przekładni zmiany biegów skrzyni rozdzielczej i zabezpieczyć ją śrubą i nakrętką, dokręcając je momentem 19 Nm.
Podłącz wiązkę przewodów do siłownika zmiany biegów skrzyni rozdzielczej.
[Materiał skopiowany z portalu: www.opelbook.ru]
Podłącz wąż podciśnieniowy do siłownika zmiany biegów w skrzyni rozdzielczej i zabezpiecz go zaciskiem.
