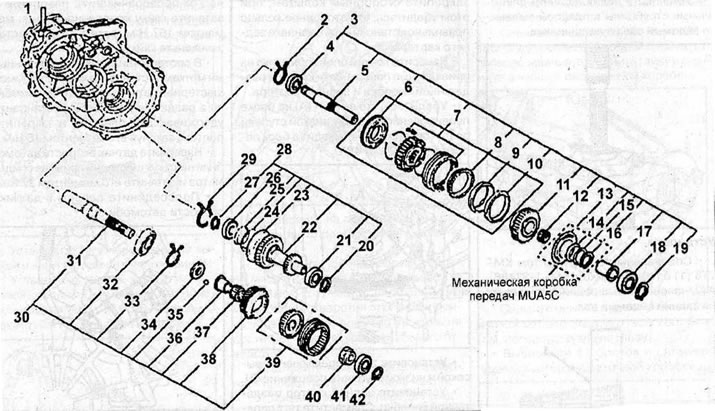

Cutie de transfer: 1 - carcasă cutie de transfer; 2 - inel de reținere; 3 - ansamblu arbore de ieșire față cu angrenaje; 4 - rulment; 5 - arbore de ieșire față; 6 - placă de blocare; 7 - Ambreiaj schimbător 2WD-4WD; 8 - inel; 9 - inel; 10 - inel; 11 - angrenaj arbore de ieșire față; 12 - rulment cu ace; 13 - placă de reglare a jocului axial; 14 - arc disc; 15 - manșon distanțier; 16 - inel de reținere; 17 - manșon de rulment; 18 - rulment; 19 - inel de reținere; 20 - inel de reținere; 21 - rulment; 22 - treaptă de viteză intermediară; 23 - Placă de reglare a jocului axial; 24 - arc disc; 25 - manșon distanțier; 26 - rulment; 27 - inel de reținere; 28 - ansamblu arbore intermediar; 29 - inel de reținere; 30 - ansamblu arbore de intrare; 31 - arbore de intrare; 32 - rulment; 33 - inel de reținere; 34 - minge; 35 - rulment; 36 - manșon de rulment; 37 - rulment cu ace; 38 - angrenaj de intrare al cutiei de transfer; 39 - Ambreiaj schimbător viteză mare/joasă cutie de transfer; 40 - nucă; 41 - rulment; 42 - inel de reținere
Demontarea
Eliberați clema și deconectați furtunul de vacuum de la actuatorul de schimbare a vitezelor cutiei de transfer.
Deconectați cablajul de la actuatorul de schimbare a vitezelor cutiei de transfer.
La un vehicul cu motor 6VD1-W, deșurubați șurubul și piulița și scoateți capacul de protecție termică al acționării de comutare a modului cutiei de transfer.
Scoateți cele 3 șuruburi și scoateți unitatea de comutare a modului de transmisie din cutia de transfer.
Instalare
Instalați mecanismul de schimbare a modului de transmisie pe cutia de transfer și fixați-l cu 3 șuruburi, strângându-le la un cuplu de 19 Nm.
La un vehicul cu motor 6VD1-W, instalați ecranul termic pentru acționarea schimbării modului de transmisie a cutiei de transfer și fixați-l cu șurubul și piulița, strângându-le la un cuplu de 19 Nm.
Conectați cablajul la actuatorul de schimbare a vitezelor al cutiei de transfer.
Conectați furtunul de vacuum la actuatorul de schimbare a vitezelor cutiei de transfer și fixați-l cu o clemă.
