Рухавікі Z16XE/Z18XE
2. Зніміце зубчасты рамень нацяжную прыладу і накіроўвалы ролік зубчастага рамяня (гл. Раздзел 8).
3. Зніміце паддон картара, вывярніце 3 крапежных ніта і зніміце маслазаборнік.
4. Зніміце зубчастыя колы і вядучае кола зубчастага рамяня, вывярніце крапежныя балты і зніміце задні кажух прывада ГРМ (гл. ілюстрацыю).

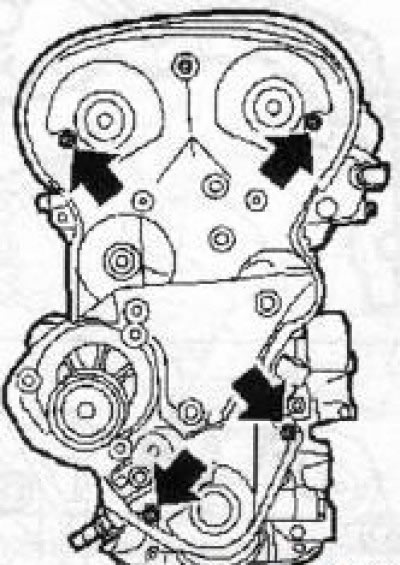

13/04 Ніты (паказаны стрэлкамі) мацавання задняга кажуха прывада ГРМ (рухавікі Z16XE/Z18XE)
5. Разлучыце раз'ём электраправодкі датчыка ціску алею, вывярніце 7 крапежных нітаў і зніміце алейную помпу (гл. ілюстрацыю). Скарыстаўшыся падыходнай прыладай акуратна выміце пярэдні сальнік каленчатага вала.

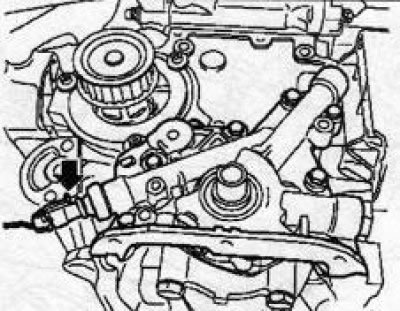

13/05 Алейная помпа (стрэлкай паказаны датчык ціску алею)
6. Перад усталёўкай алейнай помпы ачысціце ўсе спалучаныя паверхні ад рэштак герметыка і папярэдне прайдзіце разьбярства ўсіх адтулін.
7. Вышмаруйце паверхні новага сальніка каленчатага вала сіліконавай змазкай (белага колеру) запраўце яго ў пасадачнае гняздо і ўпрасуйце пры дапамозе адмысловай прынады (гл. ілюстрацыю) на шыйку каленчатага вала.

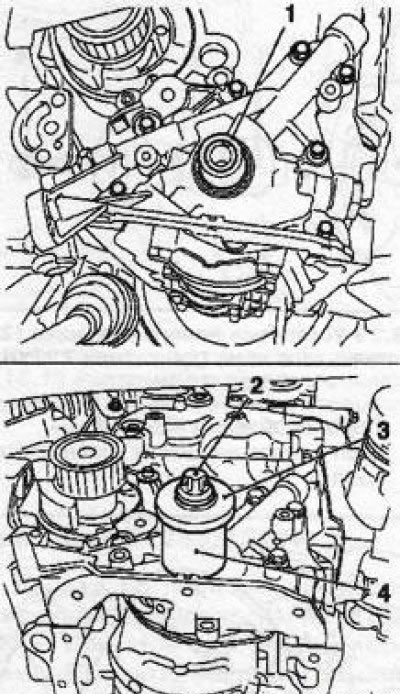

13.7 Ўстаноўка сальніка каленчатага вала (рухавікі Z16XE/Z18XE): 1. Ахоўны рукаў; 2. Болт; 3. Шайба або шкіў мультырэбернага рамяня; 4. Прынада КМ-417
8. Усталёўка астатніх якія здымаліся кампанентаў вырабляецца ў парадку, зваротным парадку іх зняцця.
Рухавікі Z22YH/Z22SE/Z20NET
9. Адлучыце провад ад адмоўнай клемы акумулятарнай батарэі, зніміце вечка рухавіка, і паветраачышчальнік.
10. Скіньце ціск у сістэме падачы паліва, адпусціце крапежную гайку і адлучыце падаючую паліўную лінію.
11. Пры дапамозе прынады КМ 796-А адлучыце шланг сістэмы вентыляцыі паліўнага бака.
12. Зніміце правае пярэдняе кола і мультырэберны рамень.
13. Вывярніце 3 ніты і зніміце перадпакой секцыю сістэмы выпуску якія адпрацавалі газаў.
14. Зніміце заднюю апору рухавіка, адпусціце гайку і выміце восевы ніт перадпакоя апоры рухавіка.
15. Вывесіце сілавы агрэгат пры дапамозе пад'ёмнай прылады і зніміце правую апору рухавіка.
16. Прыпадніміце рухавік пад'ёмнай прыладай, вывярніце 3 ніта кранштэйна мацавання правай апоры да блока рухавіка, выміце іх і зніміце кранштэйн.
17. Вывярніце крапежны ніт і зніміце нацяжную прыладу мультырэбернага рамяня.
18. Вывярніце 4 верхніх ніта (гл. ілюстрацыю 8.84) мацаванні вечка ГРМ, трохі апусціце рухавік і выміце ніты.
19. Зліце алей з картара рухавіка, вывярніце крапежны ніт і зніміце шкіў каленчатага вала.
20. Вывярніце 7 нітаў і зніміце вечка ГРМ.
Заўвага: Ніты ўсталёўваюцца з шайбамі.
21. Скарыстаўшыся падыходнай прыладай, выміце пярэдні сальнік каленчатага вала. Выконвайце асцярожнасць, не пашкодзіце пасадачную паверхню.

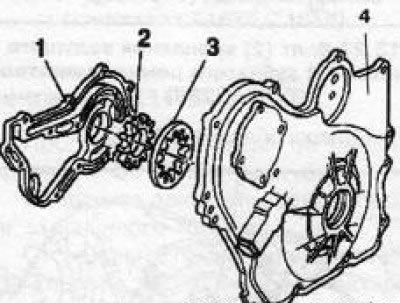

13.22 Алейная помпа рухавікоў Z22YH/Z22SE/Z20NET: 1. Вечка алейнай помпы; 2. Унутраны ротар; 3. Вонкавы ротар; 4. Вечка ГРМ
22. Вывярніце 15 крапежных нітаў і зніміце вечка алейнай помпы. Затым зніміце ротары алейнай помпы (гл. ілюстрацыю).

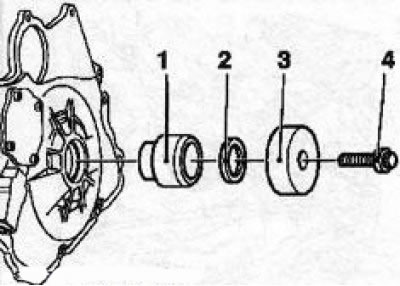

13.23 Ўстаноўка новага сальніка (2) каленчатага вала (рухавікі Z22YH/ Z22SE/Z20NET) 1,3 Прынада КМ-6105: 4. Ніт мацавання шківа каленчатага вала
23. Устаноўка ажыццяўляецца ў парадку, зваротным парадку зняцця. Перад усталёўкай ачысціце ўсе спалучальныя паверхні. Вышмаруйце паверхні новага сальніка каленчатага вала сіліконавай змазкай (белага колеру) і пры дапамозе прынад КМ 6105 (гл. ілюстрацыі) упрасуйце сальнік у пасадкавае гняздо. Зацягніце ўсе разьбовыя злучэнні з патрабаваным высілкам.
Рухавік Z32SE
24. Зніміце зубчасты рамень і паддон картэра.
25. Зніміце зубчастыя колы размеркавальных валаў, кантавую пліту (гл. ілюстрацыю 11.40) і задняе вечка ГРМ (гл. ілюстрацыю 11.41).
26. Прыслабце балты мацавання генератара.
27. Пры дапамозе адмысловай прынады (гл. ілюстрацыю) зніміце вядучае кола зубчастага рамяня.
Увага! Пры зняцці кола не дапушчайце проворачивания каленчатага вала!

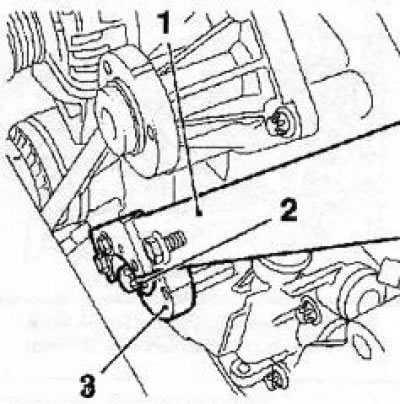

13.27 Болт (2) мацавання вядучага кола (3) зубчастага рамяня (рухавік Z32SE): 1. Прынада КМ-662-З
28. Адлучыце электраправодку ад датчыка (гл. ілюстрацыю).
ціску рухальнага алею, вывярніце 7 нітаў мацавання алейнай помпы і, скарыстаўшыся падыходнай прыладай, аддзеліце помпу ад блока рухавіка.
29. Выміце пярэдні сальнік каленчатага вала. Выконвайце асцярожнасць, не пашкодзіце пасадачную паверхню.
30. Перад усталёўкай алейнай помпы ачысціце ўсе спалучаныя паверхні ад рэштак герметыка і папярэдне прайдзіце разьбярства ўсіх адтулін.
31. Вырабіце раўнамерны пласт герметыка (зялёнага колеру) таўшчынёй прыкладна 0.2 мм на паверхню новай ушчыльняльнай пракладкі з прылеглага да алейнай помпы боку (гл. ілюстрацыю). Герметык павінен наносіцца толькі на адзначаныя штрыхоўкай участкі. Вышмаруйце разьбярства крапежных нітаў які фіксуе компаундом (чырвонага колеру), усталюеце помпу і зацягніце ніты ў паказаным парадку.

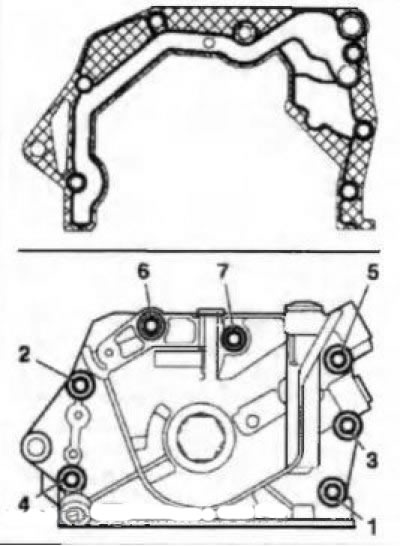

13.31 Парадак зацягвання нітаў мацавання алейнай помпы (рухавік Z32SE)
32. Далейшая ўстаноўка праводзiцца ў парадку, зваротным парадку зняцця. Вышмаруйце паверхні новага сальніка каленчатага вала сіліконавай змазкай (белага колеру) і пры дапамозе прынад КМ-693-А усталюеце сальнік у пасадкавае гняздо. Зацягніце ўсе разьбовыя злучэнні з патрабаваным высілкам.
Рухавікі Z19DT(H)
33. Зніміце зубчасты рамень.
34. Зніміце паддон картэра.

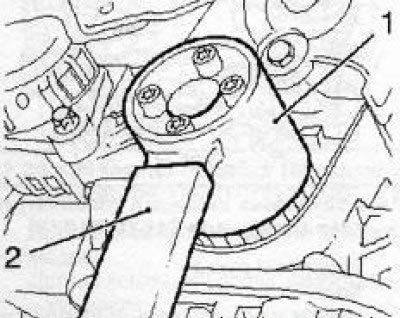

13.35 Здыманне вядучага кола зубчастага рамяня (рухавікі Z19DT(H)): 1. Прыстасаванне EN-47630; 2. Прынада КМ-956-1
35. Вывярніце ніт (з левым разьбярствам мацавання кіроўнага кола зубчастага рамяня, утрымліваючы яго ад проворачивания пры дапамозе адмысловых прынад (гл. ілюстрацыю) і зніміце кола.

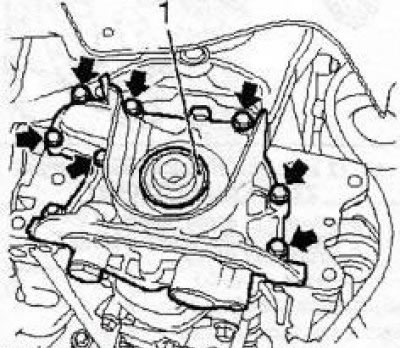

13.36 Ніты (указаны стрэлкамі) мацавання алейнай помпы (рухавікі Z19DT(H)): 1. Сальнік алейнай помпы
36. Выміце пярэдні сальнік (гл супр. Ілюстрацыю) алейнай помпы. Выконвайце асцярожнасць, не пашкодзіце пасадачную паверхню Вывярніце 7 нітаў мацавання алейнай помпы і пры дапамозе адмысловай прынады EN-46788 разьбовую ш пильку. Зніміце алейную помпу.
37. Перад усталёўкай алейнай помпы ачысціце ўсе спалучаныя паверхні ад рэштак герметыка і папярэдне прайдзіце разьбярства ўсіх адтулін.
38. Вышмаруйце разьбярства пяці крапежных нітаў (М6х20) які фіксуе компаундом (сіняга колеру), усталюеце помпу і зацягніце ніты ў паказаным парадку.

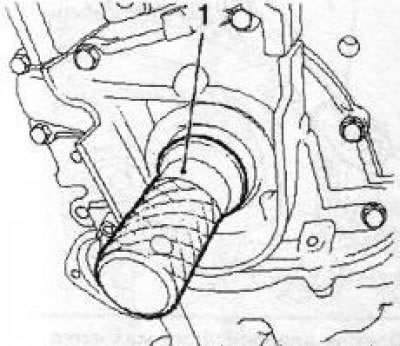

13.39 Устаноўка сальніка пры дапамозе прыстасавання EN-46793 (рухавікі Z19DT(H))
39. Далейшая ўстаноўка праводзiцца ў парадку, зваротным парадку зняцця. Вышмаруйце паверхні новага сальніка каленчатага вала сіліконавай змазкай (белага колеру) і пры дапамозе прынад EN-46793 (гл. ілюстрацыю) усталюеце сальнік у пасадкавае гняздо. Зацягніце ўсе разьбовыя злучэнні з патрабаваным высілкам.
Рухавікі Y20DTH/Y22DTR
40. Замена/рамонт алейнай помпы на мадэлях, абсталяваных дадзенымі рухавікамі, выконваецца толькі пасля зняцця рухавіка і таму ў гэтым Кіраўніцтве не разглядаецца.
