Всмукателен колектор (многоточков инжекцион Multec) — премахване и монтиране (Opel Astra F)

Премахване

Изключете отрицателната клема на акумулатора.

Освободете скобата, след това разкачете края на въртящия се кабел на дросела от лоста на дросела. Отстранете гумената втулка на кабела на дросела от скобата, разположена на всмукателния колектор, и преместете кабела настрани.

Разхлабете винта и разкачете въздуховода от тялото на дросела.

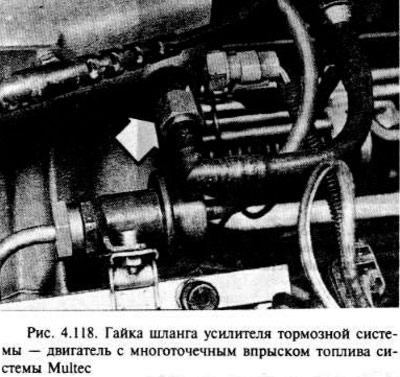

Развийте гайката и откачете вакуумния маркуч на усилвателя на спирачката от всмукателния колектор (фиг. 4.118).



Разкачете маркучите за обезвъздушаване на капака на разпределителния вал от тялото на дросела.

Изключете вакуумните маркучи от тялото на дросела, като отбележите местоположението им за по-късен монтаж.

Разкачете маркучите на охлаждащата течност от тялото на дросела (два маркуча) и от всмукателния колектор (един маркуч), като маркира местоположението им за по-лесно инсталиране. Охлаждащата течност може да изтече, така че затегнете краищата на маркучите, за да предотвратите изтичане на охлаждаща течност. Ако е необходимо, откачете маркуча за охлаждащата течност от задната част на колектора.


Изключете щепселните съединители от сензора за положение на дросела и двигателя за управление на въздуха на празен ход, разположен в тялото на дросела, както и от сензора за температура на всмукателния колектор.

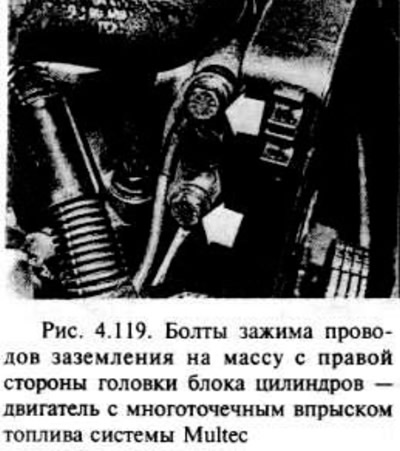

Отстранете двата болта на скобата и разкачете двата заземяващи проводника от дясната страна на главата на цилиндъра (фиг. 4.119).



Изключете заземяващия проводник от болта с ухо за повдигане на двигателя (разположен от лявата страна на всмукателния колектор).

Изключете проводника от сензора за измерване на температурата на охлаждащата течност, разположен във всмукателния колектор.

Разкачете щепселните съединители от горивните инжектори.

Разкачете половинките на щепселния конектор, разположен на скобата, прикрепена към горния ляв болт на всмукателния колектор.

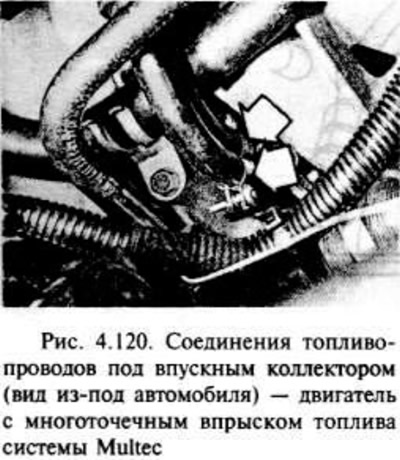

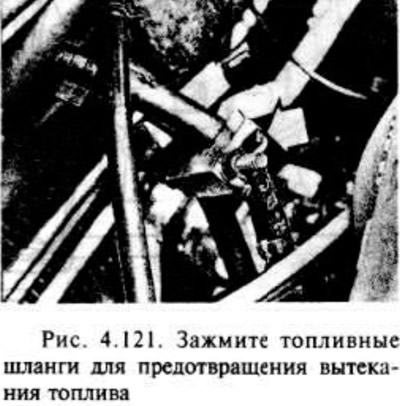

Изключете маркучите от разпределителя на горивото (разположен отдолу), като отбелязват местоположението им за последващ монтаж. Най-удобният достъп е осигурен отдолу на автомобила - ако желаете, повдигнете предната част на автомобила и го закрепете здраво с багажник под задвижващия мост. Бавно разхлабете винтовете, освобождавайки налягането в системата. Горивото може да изтече, така че вземете мерки за пожарна безопасност. Затегнете краищата на маркучите, за да предотвратите навлизане на мръсотия и изтичане на гориво (фиг. 4.123, 4.124).












Отстранете болта и гайката в горната част на генератора на ток.


Проверете и се уверете, че всички свързани маркучи, тръби и проводници са изключени.

След като развиете гайките, отстранете всмукателния колектор и, ако е необходимо, спомагателните компоненти, както е посочено по-горе.

Монтиране

Работен ред: както е посочено по-горе в подраздела "Монтаж на всмукателния колектор".
