Садржај: Уклањање ⬇ Инсталација ⬇
Уклањање
26. На моторима са погоном на зупчасти каиш, потребно је прво уклонити зупчасти каиш (види одељак 8). На моторима са погоном ланчаног развода, вијци који причвршћују ланчанике могу се олабавити са укљученим ланцем, а приликом извођења неких операција то је једноставно неопходно.

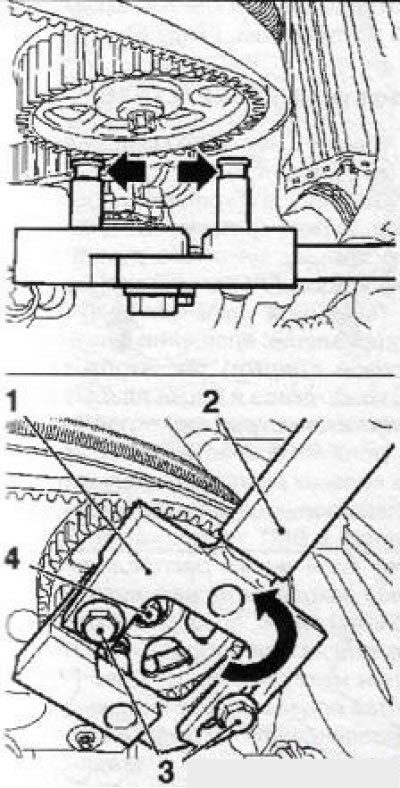

5.27 Уклањање зупчаника брегастог вратила: 1. Уређај КМ-6347; 2. Уређај КМ-956-1; 3. Вијци за причвршћивање уређаја; 4. Вијак за монтажу точка
27. Пре свега, по правилу се уклања точак издувног брегастог вратила. Да бисте уклонили опрему, инсталирајте алате КМ-6347 и КМ-956-1 (погледајте илустрацију) тако да жљебови уређаја КМ-6347 причврстите се за точак и, окрећући уређај у смеру казаљке на сату, затегните 2 завртња за причвршћивање.
Напомена: Ако је предњи део брегастог вратила шестоугаони, можете уклонити вијак за монтажу зупчастог ремена држећи осовину кључем (погледајте доле).
28. Користите помоћника да спречите точак да се окрене помоћу приложеног уређаја, одврните вијак за причвршћивање точка и уклоните точак. Уклоните алат са ременице. Поновите поступак да уклоните преостале зупчанике (на одговарајућим моделима).
(Извор се налази на овом ресурсу OPELBOOK)

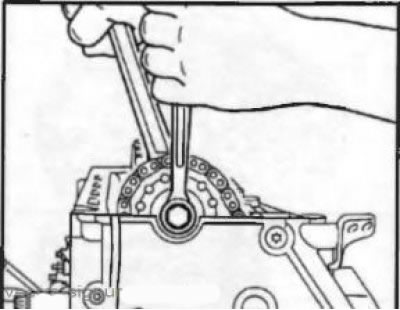

5.29 Повлачење звезде погона дистрибутивног вратила (на примеру мотора Y22DTR)
29. Да бисте уклонили ланчанике (зупчаници - на неким моделима) погона брегасте осовине, потребно је одврнути монтажни вијак, држати одговарајућу осовину од окретања шестоугаоним делом помоћу другог кључа (погледајте илустрацију).
Инсталација
30. Инсталирајте точкове/ланчанике један по један на њихова места - руком затегните њихове монтажне завртње.
Напомена: На неким моделима зупчаници усисног и издувног брегастог вратила имају различите дизајне - обратите пажњу.
Затим, држећи точкове/ланчанике од окретања (види горе), затегните монтажне завртње на потребан обртни момент. Приликом уградње, ознаке за уградњу на точку и брегастом вратилу морају се подударати - обично се израђују у облику водича или кључева.
