Клипови, клипњаче и клипни прстенови (Opel Frontera B)

Уклањање

Извадите мотор из аутомобила (погледајте одговарајуће поглавље).

Инсталирајте мотор на постоље KM-412 помоћу адаптера KM-412-8-1-2.

Скините главу цилиндра (погледајте одговарајуће поглавље).

Уклоните склоп балансног вратила (погледајте одговарајуће поглавље).

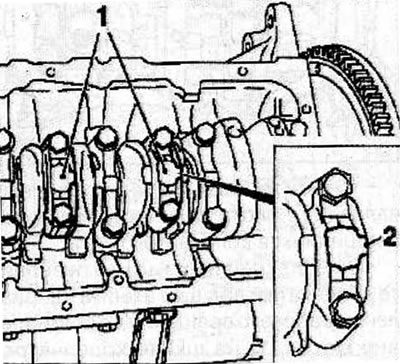

Поставите ознаке на поклопце клипњача (1) тако да ознаке (2) буду на страни замајца.

Уклоните вијке и поклопце клипњача.

Проверите да ли има степеница или наслага угљеника на врху сваког цилиндра. Користећи посебан алат, уклоните степеницу на врху цилиндара.

Упозорење: Ако се клипови уклоне без уклањања степеника на врху цилиндра, може доћи до оштећења клипних прстенова и клипова.

Користите дрвени блок или дршку чекића да бисте избацили клип и клипњачу из цилиндра.

Напомене:

• Држите чауре лежаја клипњаче, клипњачу и поклопац заједно.
• Означите клипове према бројевима цилиндара у које су уграђени.

Замена клипа

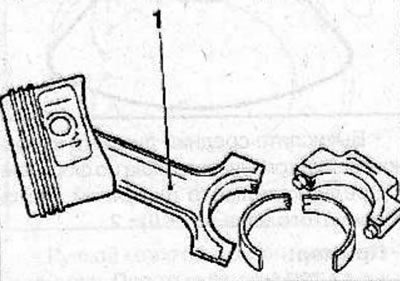

Напомена: Забрањено је избацивање клипњаче из клипа и клипњаче истискивањем. Ако су клип, клипњача или клипњача (1) оштећени или истрошени, замените ове делове као комплет.

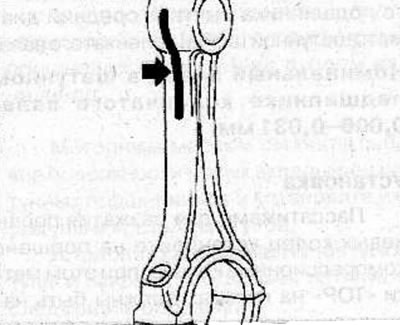

На горњој глави клипњаче налази се трака термалне боје. Када се достигне потребна температура загревања горње главе клипњаче, зелена боја термичке боје се мења у црну. Трака термо боје (стрелица) не би требало да мења боју целом дужином, већ само у пределу горње главе клипњаче. Користите грејач за загревање горње главе клипњаче, подешавајући температуру грејача на 280-320°C.

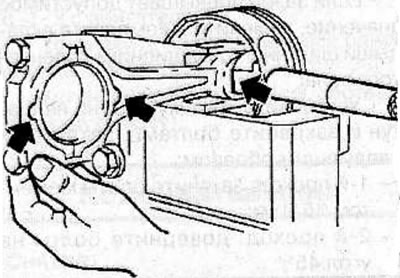

Упозорење! Положај уградње клипњаче: Избочине на клипњачи и поклопцу клипњаче (стрелице) морају бити постављене на страни скошеног ивице (стрелица) на клипњачи.

Напомена: Једном када се притисне, клипњача се не може даље утиснути, тако да се монтажа мора обавити веома брзо.

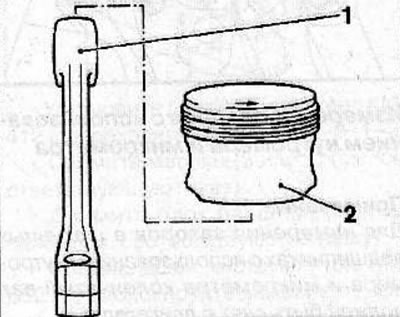

Након загревања клипњаче на потребну температуру, поставите клип (2) на клипњачу (1) и притисните нову осовину клипа док се не заустави у клипу.

Уклањање и постављање клипних прстенова

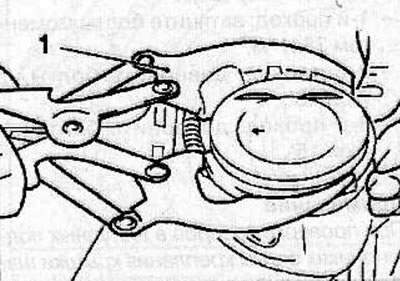

Користећи специјална клешта (1), уклоните клипне прстенове са клипа.



Користећи специјални алат или комад поломљеног клипног прстена, очистите жлебове клипног прстена.

Очистите клип четком и растварачем.

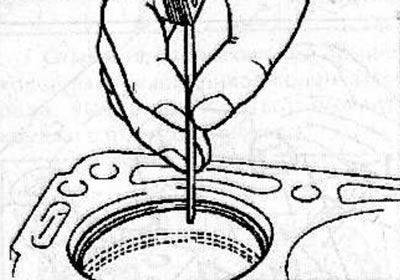

Измерите зазор клипног прстена ручним уметањем клипног прстена у цилиндар мотора. Користите доњи део клипа да бисте гурнули клипни прстен у цилиндар. Користите мерни пипаљ да бисте измерили зазор у споју клипног прстена. Ако зазор прелази максимално дозвољену вредност, замените клипни прстен. Ако је размак превелик, проверите пречник цилиндра.

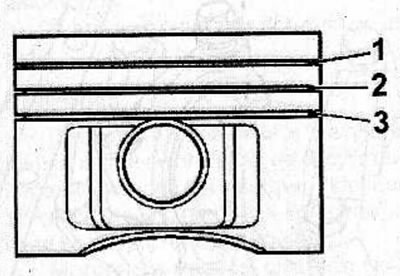

Зазор клипног прстена;

• први компресиони прстен (1): 0,30-0,50 мм.
• други компресиони прстен (2): 0,30-0,50 мм.
• прстен за стругање уља (3): 0,40-1,40 мм.

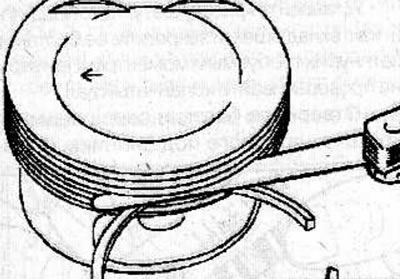

Уметните нови клипни прстен у жлеб клипа и користите мерни мерни инструмент да измерите размак између клипног прстена и зида жлеба. Ако зазор прелази максимално дозвољену вредност, замените клип.



Текст копиран са овог портала opelbook.ru

Размак између клипног прстена и жлеба клипа:

• први компресиони прстен: 0,02-0,040 мм.
• други компресиони прстен: 0,02-0,040 мм.
• прстен за стругање уља: 0,01-0,03 мм.

Мерење зазора у лежајевима клипњаче радилице

Мерење размака помоћу калибриране пластичне шипке Plastigage

За мерење зазора у лежајевима клипњаче радилице потребно је користити калибрисану пластичну Plastigage шипку.

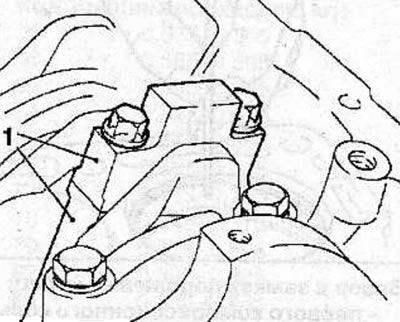

Нанесите ознаке (1) да бисте одредили релативне положаје клипњаче и поклопца клипњаче.

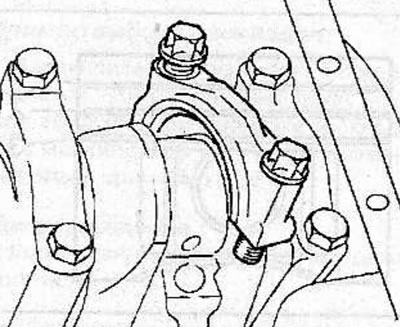

Уклоните вијке и поклопац и кућиште лежаја клипњаче. Очистите лежај, поклопац и чаура радилице.



Исеците комад пластичне шипке за мерење Plastigage исте дужине као и ширина лежаја и поставите га дуж осе радилице на чаура лежаја клипњаче.

Уградите поклопац лежаја клипњаче са облогом и причврстите га вијцима, затежући их потребним обртним моментом. Не окрећите радилицу док ово радите.

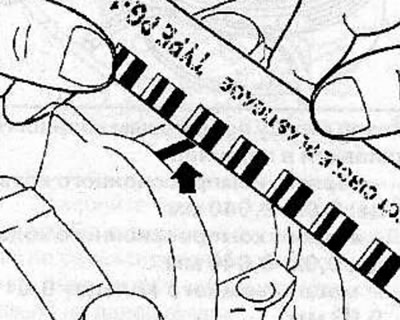

Отпустите вијке и поново уклоните поклопац лежаја клипњаче. Упоредите ширину деформисане пластичне шипке Plastigage са мерном скалом одштампаном на паковању пластичне шипке. Користите скалу да одредите размак.

• Номинални зазор у лежају клипњаче радилице: 0,006-0,031 мм.
• Максимално дозвољени зазор у лежају клипњаче радилице: 0,12 мм.

Ако зазор прелази дозвољену вредност, замените кућишта лежајева клипњаче радилице као комплет.

Поставите поклопац клипњаче на клипњачу и причврстите га вијцима, затежући их на следећи начин:

• Први пролаз: затегните вијке на 35 Nm;
• 2. пролаз: затегните вијке под углом од 45°;
• 3. пролаз: затегните вијке за додатних 15°.

Мерење зазора помоћу мерног инструмента за бушотине и микрометра

Напомена: Да бисте измерили зазоре лежајева клипњаче помоћу мерача отвора и микрометра, радилица мора бити уклоњена са мотора.

Уградите чауре лежаја клипњаче у клипњачу и поклопац клипњаче.

Поставите поклопац клипњаче на клипњачу и причврстите га вијцима, затежући их на следећи начин:

• Први пролаз: затегните вијке на 35 Nm;
• 2. пролаз: затегните вијке под углом од 45°;
• 3. пролаз: затегните вијке за додатних 15°.

Напомена: Приликом провере зазора лежајева клипњаче, вијци поклопца клипњаче могу се користити више пута.

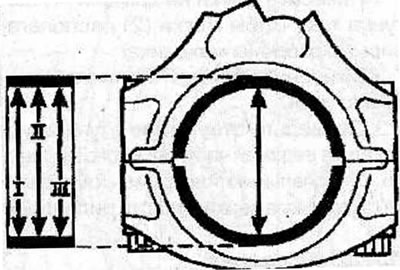

Користећи мерач бушотине, измерите унутрашњи пречник лежаја клипњаче радилице.



Израчунајте просечан пречник отвора лежаја клипњаче користећи формулу: Просечан пречник отвора лежаја клипњаче = (I + II + III): 3

Пример:

• I = 42,738 mm
• II = 42,732 mm
• III = 42,741 mm

Просечан пречник отвора лежаја клипњаче = (42,738 + 42,732 + 42,741): 3 = 42,737 мм

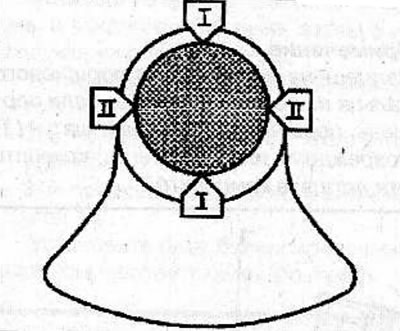

Микрометром измерите пречник чаура клипњаче радилице у две дијаметрално нормалне равни.



Израчунајте просечан пречник чаура радилице користећи формулу:



Просечан пречник чаура радилице = (I + II): 2

Пример:

• I = 42,729 mm
• II = 42,725 mm

Просечан пречник чаура радилице = (42,729 + 42,725): 2 = 42,727 мм

Израчунајте зазор у лежају клипњаче радилице тако што ћете одузети просечан пречник чаура клипњаче радилице од просечног пречника отвора лежаја клипњаче. Номинални зазор у лежају клипњаче радилице: 0,006-0,031 мм

Инсталација

Користећи клешта за клипне прстенове, поставите компресионе прстенове на клип, са ознакама "TOP" на прстеновима окренутим нагоре.

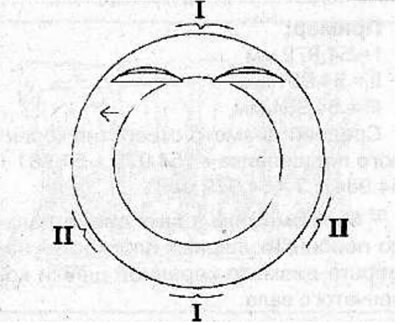

Поставите браве горњег и доњег компресионог (I) прстена под углом од 180°.



Поставите осигурач прстена стругача уља (II) са помаком од 25-50 мм лево од осигурача експанзионог прстена.

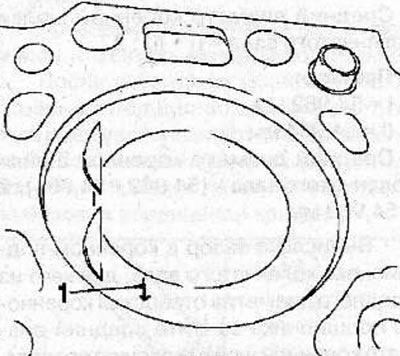

Подмажите клип и клипне прстенове моторним уљем. Поставите клип са клипним прстеновима преко првог цилиндра, тако да стрелица (1) на клипу буде окренута ка предњем делу блока цилиндра, а ознака на клипњачи ка замајцу. Користећи специјални алат, притисните клипне прстенове на клип.



Користите дршку чекића да гурнете клип у цилиндар. Након што клип и клипњача изађу из посебног уређаја, пре него што уградите клип на место, уверите се да је клипњача правилно поравната са цевчицом радилице.

Упозорење! Приликом уградње клипова, чврсто притисните посебан уређај за компресију клипних прстенова уз блок цилиндра, што ће спречити ширење клипних прстенова пре него што уђу у цилиндар.

Подмажите радне површине нових чаура лежајева клипњаче моторним уљем и уградите их у клипњаче и поклопце клипњача.

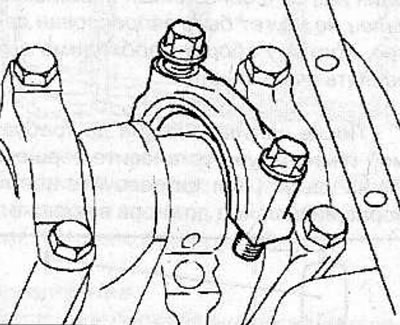

Поставите поклопце клипњача на клипњаче и причврстите их вијцима, затежући их на следећи начин:

• Први пролаз: затегните вијке на 35 Nm;
• 2. пролаз: затегните вијке под углом од 45°;
• 3. пролаз: затегните вијке за додатних 15°.

Инсталирајте блок балансног вратила (погледајте одговарајуће поглавље).

Уградите главу цилиндра (погледајте одговарајуће поглавље).

Уклоните мотор са постоља KM-412 и уклоните адаптере са KM-412-8-1-2 са мотора.

Инсталирајте све претходно уклоњене компоненте на мотор.

Инсталирајте мотор (погледајте одговарајуће поглавље).
