Hamulce bębnowe
Aby wymienić łożysko, musisz mieć prasę.
1. Zacisnąć półoś w imadle.
2. Odetnij pierścień osadczy łożyska za pomocą dłuta. Używaj przy tym okularów ochronnych.
3. Wyciśnij oś.
4. Następnie można zdjąć kołnierz montażowy łożyska i tarczę hamulca.
5. W przypadku wymiany śruby mocującej tarczę hamulcową można ją wycisnąć z kołnierza.
6. Włóż nową śrubę zębatą do otworu kołnierza.
7. Następnie wciśnij go do końca.
8. Zamontować tarczę hamulcową i płytkę blokującą na wale osi.
9. Następnie zamontuj łożysko i pierścień osadczy.

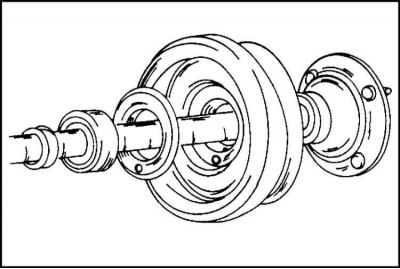

10. Montaż węzła pokazano na ilustracji. Zwróć uwagę, aby rowek z pierścieniem uszczelniającym na pierścieniu zewnętrznym łożyska był skierowany w stronę wypustów osi.
11. Zamontować półoś w sposób opisany powyżej.
12. Wnętrze uszczelki jest nasmarowane smarem.

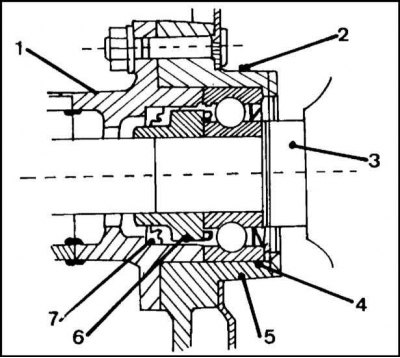

Podparcie osi z hamulcami tarczowymi (z ABSem): 1 - rękaw mostka; 2 - obudowa łożyska; 3 - półoś; 4 - pierścień uszczelniający; 5 - łożysko; 6 - Pierścień ABS; 7 - dławnica
Tarcze hamulcowe
1. Przekrój zespołu łożyska osi z ABS pokazano na rys. Ilustracja przedstawia zamontowaną tutaj dodatkową uszczelkę olejową.
2. Po wyjęciu półosi zdemontuj klocki hamulcowe (patrz powiązana sekcja).
3. Wciśnij półoś przez obudowę łożyska.
4. W razie potrzeby łożysko można wycisnąć z obudowy.
5. Wyjmij dławnicę (jeśli on jest) Pierścienie ABS z tulei mostka.
6. W razie potrzeby wycisnąć śrubę mocującą tarczę hamulcową z kołnierza półosi.
7. Zamontować nową uszczelkę olejową w tulei osi (jeśli on jest) do pierścienia ABS.
8. Podczas wymiany łożyska jest ono wciskane w obudowę.
9. Wstępnie nasmarować o-ring łożyska i otwór obudowy. Pierścień powinien wystawać z półosi.
10. Zamontować obudowę łożyska na tarczy hamulca.
11. Zamontować łożysko z obudową i pierścieniem ABS na półoś i wcisnąć.
12. Teraz półoś można zamontować na miejscu.
