2. Remen s više rebra dizajniran je za pogon pomoćnih jedinica kao što su generator, pumpa za vodu i sklop pumpe klima uređaja. Ovisno o modelu motora i konfiguraciji, broj pogonskih jedinica može biti različit, odnosno duljina remena će biti drugačija - budite oprezni kada kupujete novi remen za svoj automobil. Prije skidanja remena preporuča se nacrtati dijagram njegove napetosti.
3. Na modelima o kojima se raspravlja u ovom priručniku, remen s više rebra uklanja se odozdo - prvo morate objesiti automobil na dizalo.
4. Na benzinskim modelima uklonite poklopac remena s više remena, na dizelskim modelima morate ukloniti zaštitu kućišta motora.
5. Ako se remen ponovno koristi, označite ga markerom prije skidanja s remenica (u obliku strijele) za određivanje smjera rotacije višerebrastog remena tijekom naknadne ugradnje.
Napomena: remen se okreće u smjeru kazaljke na satu gledajući motor sa strane remenskog pogona. Ako se prethodno korišteni remen ugradi bez promatranja smjera vrtnje, bit će izložen povećanom trošenju i brzo će pokvariti.
Motori Z16XE/Z18XE
6. Za otpuštanje remena s više rebra upotrijebite središnji vijak zateznog valjka (pogledajte ilustraciju), za koji se koristi konvencionalni ključ (15 mm) - pritisnite ga u smjeru strelice i učvrstite polugom za zaključavanje. Zatim uklonite pojas.

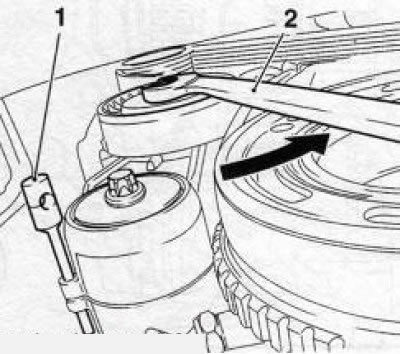

7.6 Pritiskanje zateznog valjka ključem (2), pričvrstite zatezač posebnim alatom KM-6130 (1) (motori Z16XE/Z18XE)
7. Ugradite rebrasti remen preko pogonskih remenica. Pomoću ključa lagano pritisnite zatezni valjak u smjeru strelice (vidi sliku 7.6) i uklonite šipku za zaključavanje. Zatim polako okrenite ključ u smjeru kazaljke na satu - višestruki remen će se zategnuti.
9. Ugradite sve uklonjene komponente i spustite vozilo na kotače.
10. Okrenite zatezač (pogledajte ilustraciju) zavrnite u smjeru strelice i otpustite remen s više rebra.
7.10 Otpuštanje remena s više rebra (na primjeru motora Z22YH): 1. Poluga zatezača; 2. Vijak za podešavanje
Motori Z20NET/Z22SE/Z22YH
7.11 Provjera položaja poluge zatezač (1): 2. Kontrolna oznaka poluge zatezača; 3. Oznake ograničenja položaja poluge
11. Nakon ugradnje remena s više remena, provjerite položaj poluge zatezača (pogledajte ilustraciju) - sa zategnutim pojasom, kontrolna oznaka poluge mora biti između oznaka graničnog položaja poluge.
12. Ponovno namjestite poklopac remena s više remena i spustite vozilo na kotače.
Z32SE motor
13. Odvojite žicu od negativnog utikača akumulatorske baterije. Otpustite 2 hidraulička voda servoupravljača iz držača na podokviru, zatim uklonite dovod zraka
14. Značajka ovog motora je da je za zamjenu višerebrastog remena potrebno ukloniti desni nosač motora
15. Prije skidanja remena, provjerite podešavanje zatezača poluge zatezača remena mora biti u položaju između graničnika na osnovnoj ploči (pogledajte ilustraciju)

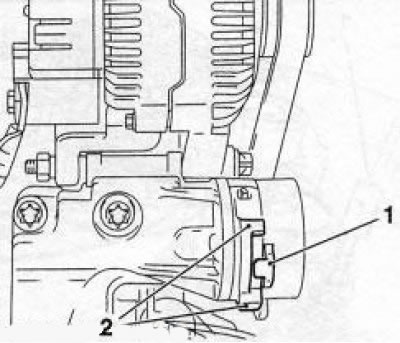

7.15 Poluga (1) zatezač rebrastog remena mora biti postavljen između graničnika (2): 1. Središnji vijak zateznog valjka; 2. Specijalni ključ
16. Okrenite zatezač remena s više rebra u smjeru kazaljke na satu pomoću ključa i uklonite remen.
17. Instalacija se provodi obrnutim redoslijedom.
Y20DTH/Y22DTR/ Y30DT motori
7.18 Za otpuštanje višestrukog remena, pritisnite zatezač na šesterokutni jezičak (1) u smjeru strelice (koristeći motor Y20DTH kao primjer)
18. Za otpuštanje višestrukog remena, okrenite zatezač za šesterokut (pogledajte ilustraciju) u smjeru suprotnom od kazaljke na satu i skinite remen s remenica.
Napomena: Izgled zatezača motora Y30DT malo se razlikuje od slike.

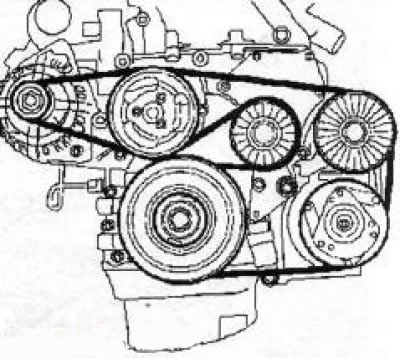

7.19a Shema zatezanja remena s više remena na motorima Y20DTH / Y22DTR
19. Sheme za ugradnju višerebrastih remena prikazane su na br. ilustracije.
7.19b Dijagram napetosti rebra s više rebra na motoru Y30DT
Z19DT motori (H)
19. Prvo uklonite zaštitu kućišta motora.
20. Otpustite višerebrasti remen okretanjem zatezača posebnim ključem (vidi sliku 7.20a) u smjeru strelice i zaključajte zatezač u tom položaju polugom za zaključavanje (vidi sliku 7.20b), zatim uklonite pojas.

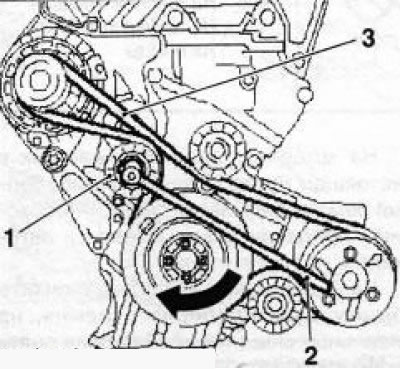

7.20a Otpuštanje remena s više rebra (3) (Z19DT motori (H))

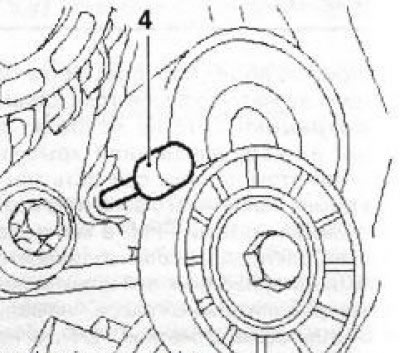

7.20b Ugradnja granične šipke (4) (Z19DT motori (H))
21. Instalacija se provodi obrnutim redoslijedom.
