Премахване и монтиране на горивни инжектори (Opel Astra H)

1. По-долу е описано как да премахнете инжекторите за двигателя Z16XEP. За двигатели, различни от двигателя Z22YH, тази процедура е подобна, но може да е необходима допълнителна работа, за да се получи достъп до горивната шина и инжекторите. За двигателя Z22YH има някои особености при демонтиране на инжекторите директно от главата на двигателя - консултирайте се със сервиз на Opel.

Премахване

2. Изключете кабела от отрицателния полюс на акумулатора (вижте Глава 5).

3. Отстранете въздушния филтър (вижте раздел 6) и освободете налягането в горивната система (вижте раздел 2).

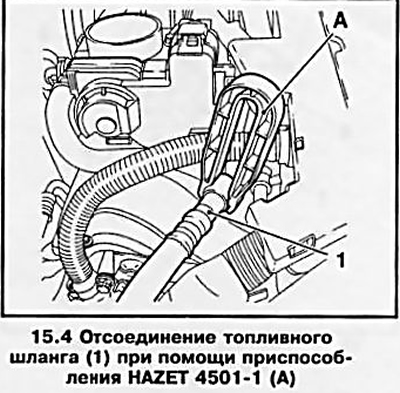

4. Изключете маркуча за гориво от разпределителната линия за гориво с помощта на специалния инструмент HAZET 4501-1 (виж контраст илюстрация). Когато откачвате маркуча, покрийте съединителя с парцал, за да предотвратите пръскане на гориво, затворете маркуча за гориво с щепсел и го преместете настрани.

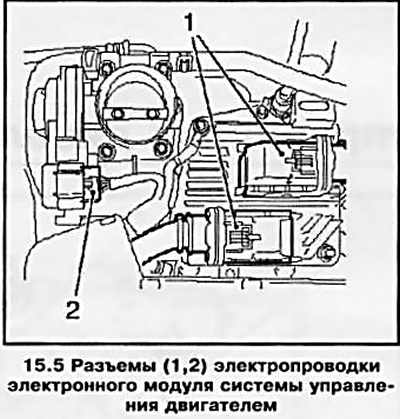

5. Изключете конекторите на електрическото окабеляване (виж контраст илюстрация) модул за управление на двигателя (ECM).

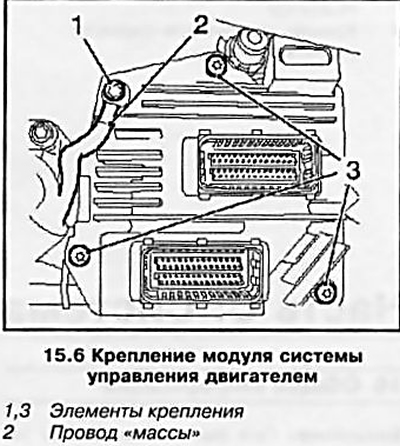

6. Изключете заземяващия проводник от ECM, отстранете монтажните болтове (виж контраст илюстрация) и премахнете модула на системата за управление.




(Оригиналът е публикуван на уебсайта: OpelBook.ru)

7. Изключете конектора на електрическото окабеляване на сензора за налягане на въздуха във всмукателния тракт.

8. Разкачете електрическото окабеляване на две места и го преместете настрани.

9. Изключете конекторите на електрическото окабеляване от инжекторите.

10. Развийте 2-те монтажни болта и отстранете тръбата за разпределение на горивото заедно с инжекторите от двигателя.

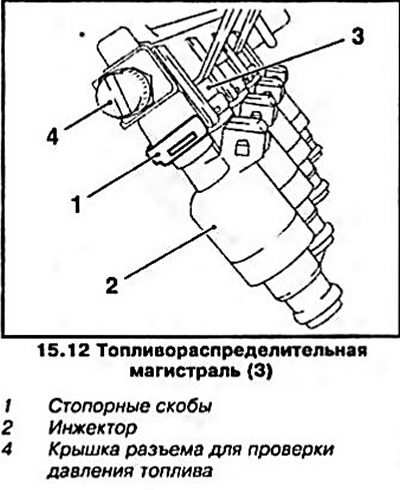

11. Отстранете задържащите скоби една по една (виж контраст илюстрация) и отстранете инжекторите от тръбопровода за разпределение на горивото.

Монтиране

13. Сменете О-пръстените на инжектора и ги смажете със силиконова грес (бяло).

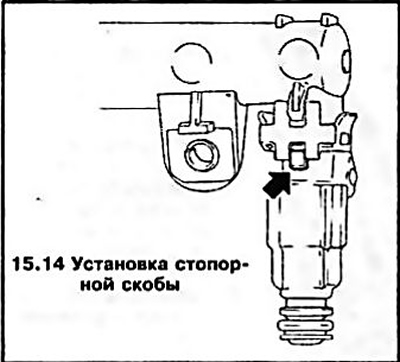

15. Инсталирайте инжекторите на тръбопровода за разпределение на горивото, докато заключващите скоби трябва да бъдат поставени така, че издатината на инжектора да пасне в жлеба на скобата (виж контраст илюстрация).

16. Инсталирайте тръбопровода за разпределение на горивото и го затегнете до необходимия въртящ момент.

17. По-нататъшното инсталиране се извършва в обратния ред на отстраняването.
