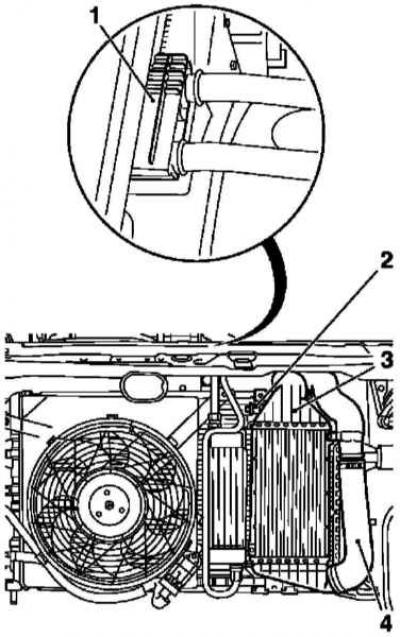

1 — Съединение за свързване на маслени тръби (когато връзката е прекъсната, пътят ще остане затворен)
2 — Монтажен болт на масления радиатор
3 — Интеркулер
4 - Изпускателна тръба
1. Отстранете предната броня (вижте глава Тяло).
2. Отстранете шестте монтажни болта и предния амортисьор.

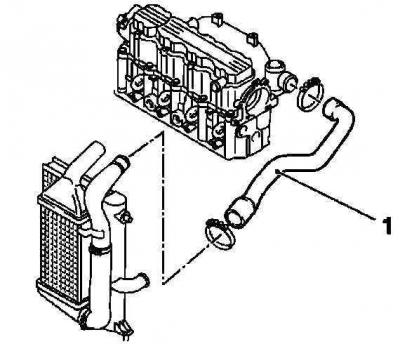

3. Разхлабете крепежните елементи и откачете тръбата, свързваща го с турбокомпресора от междинния охладител.

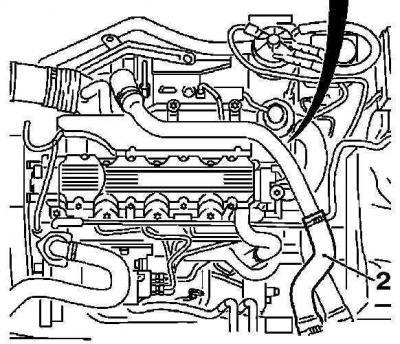

4. Разхлабете крепежните елементи и разкачете усилващата тръба на всмукателния колектор от междинния охладител - преместете тръбата настрани.
5. Включено 1.7 l SOHC модели развийте монтажния болт и отделете масления радиатор от междинния охладител, разкачете тръбите и свалете масления охладител (вижте илюстрацията Диаграма за монтаж на междинен охладител на 1,7 L SOHC модели).
Няма нужда да изключвате маслените тръби от охладителя на маслото.
6. Отстранете монтажния болт, повдигнете междинния охладител и го освободете от опорните скоби.
7. Монтажът се извършва в обратен ред.
