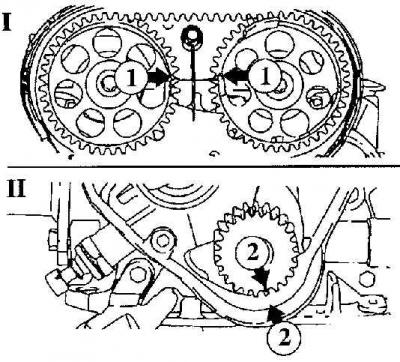

И - ременице брегасте осовине
ИИ - ременица радилице
Положај показивача затезача зупчастог ремена
Ја - нови зупчасти каиш
ИИ - зупчасти каиш за вишекратну употребу
Упозорење! Зупчасти каиш се мора заменити када је мотор хладан.
Повлачење
1. Поставите клип број 1 у ТДЦ на ходу компресије.
2. Уклоните ременицу радилице.
3. На моделима од 1.6Л, одврните вијак доњег поклопца и уклоните доњи поклопац зупчастог ремена.
4. На моделима од 1.6Л, проверите да ли су временске ознаке на ременицама брегастог вратила у равни са горњом површином главе цилиндра и да ли је временска ознака на ременици радилице у равни са показивачем (види сл. Положај ознака за поравнање ременица брегастих вратила и радилице приликом уградње клипа првог цилиндра у ТДЦ у такту компресије).

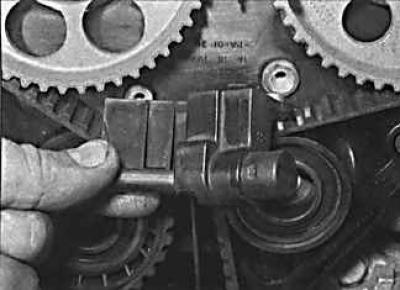

5. Уклоните два завртња који причвршћују сензор брегастог вратила за главу цилиндра и померите сензор у страну.

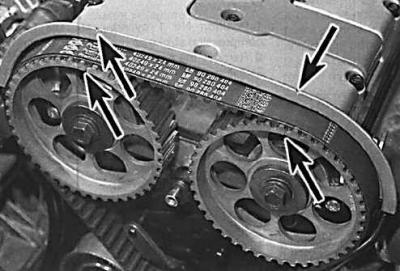

6. На моделима од 1.8Л и 2.0Л, проверите да ли су временске ознаке на ременицама брегастог вратила у равни са ознакама на поклопцу главе цилиндра и да ли су ознаке времена на ременици радилице поравнате са показивачем на корпусу (ознаке су означене стрелицама).

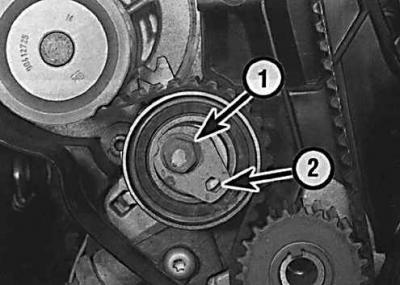

7. Олабавите вијак затезача зупчастог каиша (1). Помоћу кључа окрените ручицу затезача у смеру казаљке на сату док се не заустави, због чега ће се затегнутост каиша смањити. Затим затегните монтажни вијак затезача (рупа за кључ је означена бројем 2).

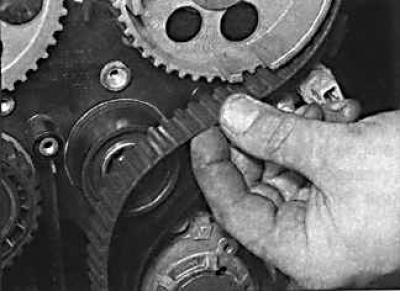

8. Уклоните зупчасти каиш са ременица. Немојте окретати радилицу или брегасте осовине пре него што уградите зупчасти каиш.
9. Проверите да ли је зупчасти каиш истрошен, цепан или подмазан. Ако на зупчастом ремену има трагова уља, пронађите извор цурења уља и поправите га пре него што уградите нови каиш.
Инсталација
1. Темељно очистите ременице зупчастог каиша, ременицу затезача и ременицу празног хода.
2. Проверите да ли су временске ознаке на ременицама (А - ознака ременице радилице) поравнати са показивачима (ИН).
3. Поставите зупчасти каиш на ременицу радилице и ременице брегастог вратила тако да је предњи део зупчастог ремена стално затегнут. На крају, поставите зупчасти каиш на ременицу пумпе за воду и ременицу затезача.

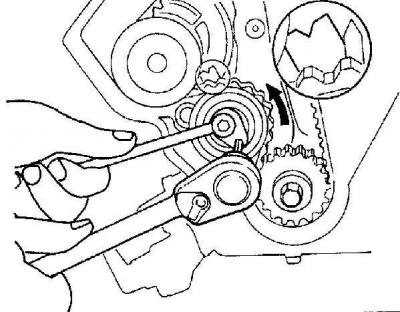

4. Олабавите вијак затезача зупчастог ремена да бисте ослободили опругу затезача. Окрените ручицу затезача у смеру супротном од казаљке на сату док показивач затезача не дође до граничника. Затегните вијак затезача.
5. Поново проверите да ли су ознаке за поравнање ременице поравнате са показивачима.
6. На завртњу ременице радилице, окрените радилицу два пуна окрета.
7. Поново проверите да ли су ознаке за поравнање ременица зупчастог ремена у равни са показивачима, а затим олабавите монтажни вијак затезача зупчастог ремена.
8. Ако се поставља нови зупчасти каиш, затезач мора да се подеси тако да показивач буде у равни са осигурачем на основној плочи.
9. Ако се зупчасти каиш поново поставља, затезач мора да се подеси тако да показивач буде 4 мм лево од осигурача на основној плочи (види сл. Положај индикатора затезача зупчастог ремена).
10. Инсталирајте штитник зупчастог ремена и ременицу радилице. На моделу од 1.6Л, сензор брегастог вратила мора бити инсталиран пре него што се угради штитник зупчастог ремена.
