Бајпас вентил у глави цилиндра (издање од 1997)
Сигурносни вентил се налази испод чепа и састоји се од челичне кугле са опругом. За њега је тачан опис дат у вези са вентилом ранијег издања. Да бисте то урадили, глава цилиндра мора бити уклоњена.
Редуцир вентил (сви мотори)
Вентил за смањење притиска може се заменити без скидања мотора. Штитник резервоара мора бити уклоњен.
1. Ако је опремљен клима уређајем, скините пумпу серво управљача, за возила без клима-уређаја уклоните алтернатор.

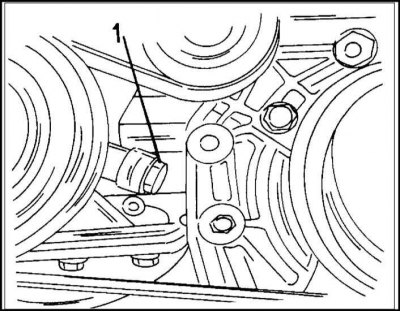

2. Уклоните вијак (1), зашрафљен у крајњу раван пумпе за уље и приказан на илустрацији. Вијак је под снагом опруге.
3. Уклоните делове по редоследу и ускладиштите по редоследу уградње.
4. Инсталирајте нови вентил обрнутим редоследом. Затегните утикач обртним моментом од 30 Нм.
Мост лежаја и лим за пригушивање уља

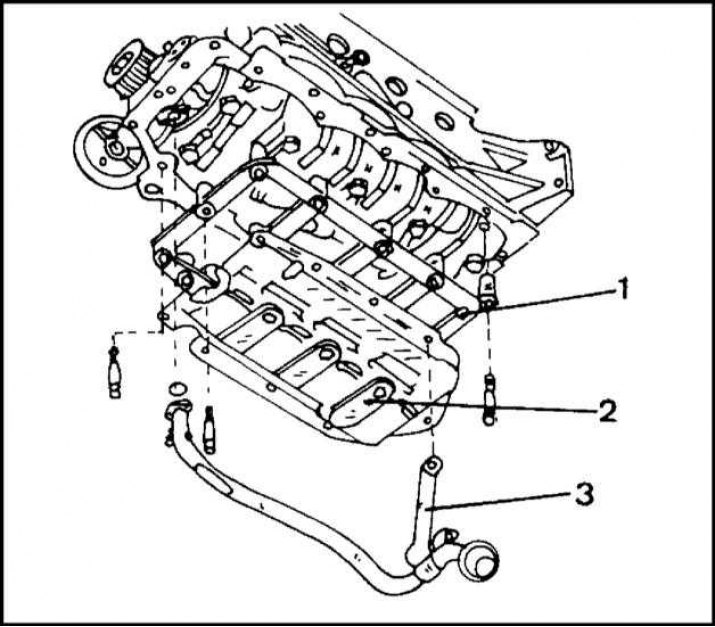

1. Блок цилиндра има облик приказан на илустрацији. Носиви мост (1) причвршћен вијцима на доњу страну блока цилиндра и поклопце главног лежаја радилице, формирајући тако чврсту везу. Лист за пригушивање уља (2) причвршћен за дно носећег моста (3). Приликом уклањања уљног корита за моторе овог типа, није потребно скидати лим за пригушивање уља.
Уклањање пријемне цеви уљне пумпе и лима за пригушивање уља врши се према илустр. тачка 1 овде.
