Atenție! Ștecherul este sub presiunea arcului și poate sări afară. Vă rugăm să fiți precauți. Inelul de etanșare trebuie înlocuit. Scoateți pistonul din orificiul supapei.

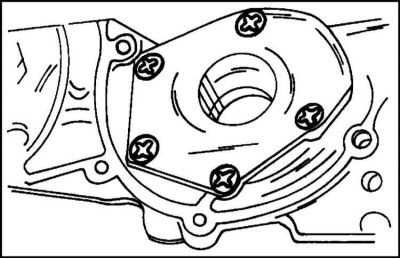

1. Scoateți șuruburile și capacul pompei (ilustrat). Scoateți ambele angrenaje din pompă.
Notă: Supapa de reducere a presiunii poate fi înlocuită fără a demonta pompa. Este situat în partea dreaptă a pompei, cu privirea spre motor, lângă fulie.
Sistemul de lubrifiere are o supapă de bypass. Este situat în chiulasă. Pentru a o înlocui, trebuie să scoateți chiulasa, ceea ce necesită o unealtă specială. Dacă întâmpinați dificultăți la înlocuirea acestuia, ar trebui să contactați un service auto. Pentru a face acest lucru, chiulasa este scoasă.
2. Scoateți cu grijă garnitura de etanșare a arborelui cotit folosind o driftă.
3. Curățați temeinic toate piesele și inspectați-le vizual pentru uzură. Semnele de uzură de pe capacul pompei indică în majoritatea cazurilor o defecțiune a pompei. Dacă piesele arată satisfăcător, se efectuează un control suplimentar după cum urmează:

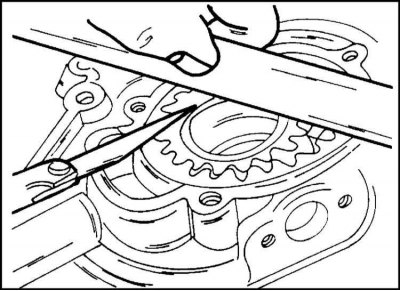

4. Introduceți angrenajele în corpul pompei și așezați o riglă de oțel deasupra, așa cum se arată în ilustrație. Folosește o calibră pentru a măsura distanța dintre riglă și roți dințate. Ar trebui să fie 0,03-0,10 mm. Dacă jocul depășește limitele specificate, se înlocuiesc angrenajele sau întreaga pompă.

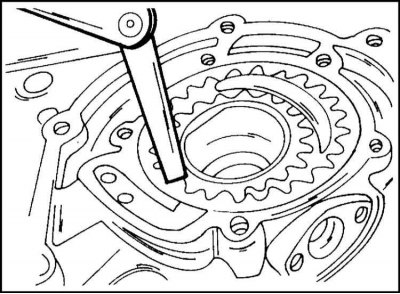

5. Măsurați spațiul dintre oricare doi dinți ai angrenajului cu o calibră, așa cum se arată în ilustrație. Ar trebui să fie 0,175-0,225 mm. Dacă jocul depășește limitele specificate, angrenajele sau întreaga pompă se înlocuiesc ca un set.
6. Bobina supapei de reducere a presiunii nu trebuie să prezinte semne de uzură. Izvorul trebuie să fie în stare bună.
Pompa se asamblează în ordine inversă dezasamblării. Ungeți angrenajele din abundență înainte de instalare. Ungeți șuruburile de montare a capacului cu agent de etanșare. Supapă de reducere a presiunii (secvența de asamblare: supapă, arc și dop) instalați pe o garnitură nouă. Strângeți bușonul la un cuplu de 30 Nm.
Instalați inelul O acum sau la instalarea pompei.
Supapă de bypass în chiulasă
Supapa, care funcționează ca o supapă de siguranță, este situată sub dopul filetat și constă dintr-o bilă de oțel cu un arc. Este posibilă demontarea ștecherului specificat (găuriți o gaură, înșurubați un șurub și scoateți dopul cu un clește). Cu toate acestea, este posibilă înlocuirea scaunului supapei. Poate fi scos doar cu un extractor. Instalarea unui dop filetat necesită îndemânare. Prin urmare, se recomandă efectuarea acestei lucrări într-un service auto.
