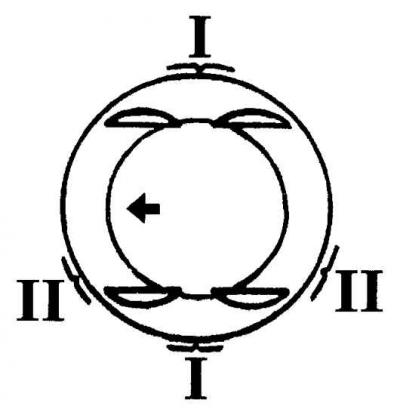

I. Pierścienie kompresyjne
II. Elementy boczne pierścienia zgarniającego olej
Instalacja
1. Przed montażem konieczne jest sprawdzenie luzu końcowego i bocznego pierścieni tłokowych.

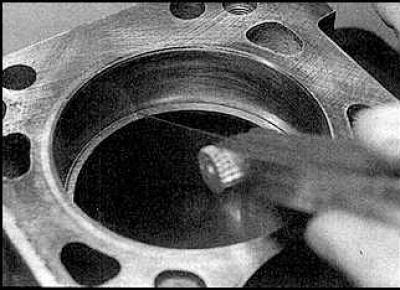

2. Zamontuj górny pierścień uszczelniający w cylindrze za pomocą tłoka.
3. Zmierz szczelinę między końcami pierścienia za pomocą szczelinomierza. Jeżeli szczelina jest zbyt mała, należy wymienić pierścienie tłokowe lub spiłować końce istniejących pierścieni drobnym pilnikiem. Uważaj, pierścienie tłokowe są ostre i łatwo pękają.
4. Wykonaj podobną procedurę ze wszystkimi pierścieniami.
5. Po sprawdzeniu i wyregulowaniu luzu końcowego można zamontować pierścienie na tłokach.
6. Najpierw należy zamontować pierścień zgarniający olej. Najpierw zamontuj pierścień rozprężny w rowku, następnie zamontuj dolny i górny pierścień zgarniający olej.
7. Po zamontowaniu wszystkich elementów pierścienia zgarniającego olej należy sprawdzić, czy górny i dolny pierścień obracają się swobodnie.
8. Zamontuj drugi pierścień uszczelniający tak, aby oznaczenie było skierowane do góry.
Informacje pobrane ze strony internetowej OPELBOOK
9. Następnie zamontuj górny pierścień uszczelniający.

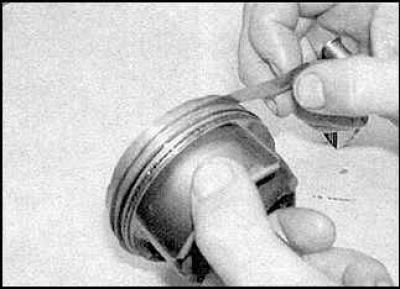

10. Za pomocą szczelinomierza zmierz odstępy między pierścieniami i ich rowkami.
