2. Pumpa uzima ulje iz korita kroz cijev za unos ulja sa sitom i dovodi ga pod pritiskom kroz filter ulja i uljne vodove do tarnih površina motora.
3. Ventil regulatora tlaka je uvrnut u kućište pumpe za ulje. Sigurnosni ventil koji se nalazi na postolju filtra za ulje otvara se kada se filtar začepi, što može biti uzrokovano lošim održavanjem. Prekidač tlaka ulja uvrnut je u kućište pumpe (pogledajte fotografiju).

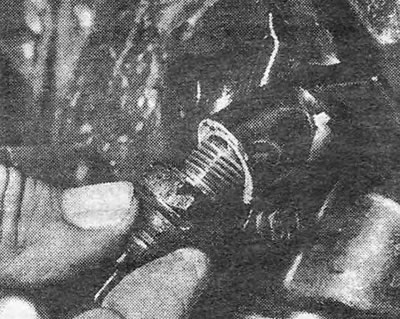

Fotografija 27.3. Prekidač pritiska ulja sa podloškom za pranje (motor 1.3).
4. Cilindri se podmazuju prskanjem ulja iz korita.
5. U hidrauličkim podizačima, ulje je pod pritiskom, što omogućuje optimalne zazore ventila u svim uvjetima. Na motorima 1.6 i 1.8 tlak ulja u podizačima motora reguliran je posebnim ventilom koji se nalazi u glavi cilindra (pogledajte fotografiju).

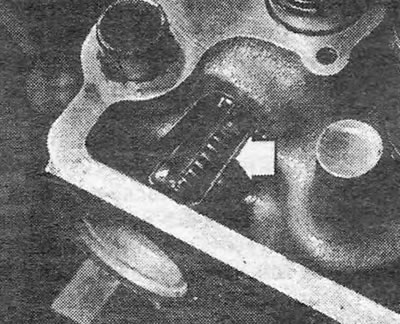

Fotografija 27.5. Ventil za kontrolu tlaka ulja smješten u glavi cilindra (prikazano strelicom).
6. Sustav ventilacije kućišta radilice dizajniran je za uklanjanje uljnih para i pratećih plinova (radni plin koji prolazi kroz klipne prstenove) iz kućišta radilice u pročistač zraka, gdje se vraćaju u motor i tamo izgaraju tijekom normalnog ciklusa izgaranja.
7. Na motorima 1.3 ventilacijski sustav kućišta radilice uključuje separator ulja pričvršćen vijcima na blok cilindra. Iako nije uključeno u održavanje, separator ulja se može ukloniti radi čišćenja (pogledajte fotografiju).

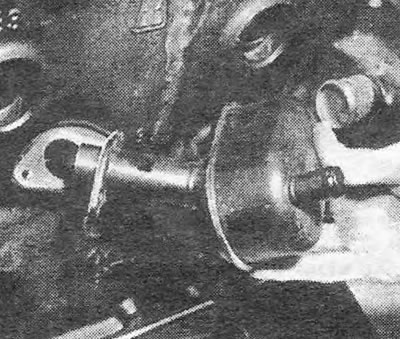

Fotografija 27.7. Separator ulja za sustav ventilacije kartera.
8. Na motorima 1.6 i 1.8 jedno od ventilacijskih crijeva kućišta radilice spojeno je na poklopac bregastog vratila (pogledajte fotografiju). Unutar poklopca nalazi se filtar koji treba povremeno čistiti u kerozinu.

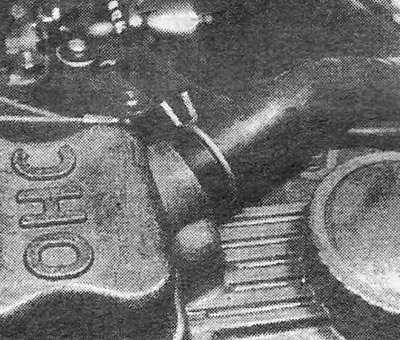

Fotografija 27.8. Crijevo za ventilaciju kućišta radilice spojeno na poklopac bregastog vratila (motori 1.6 i 1.8).
9. Na svim motorima, crijeva za odzračivanje treba povremeno čistiti i po potrebi zamijeniti.

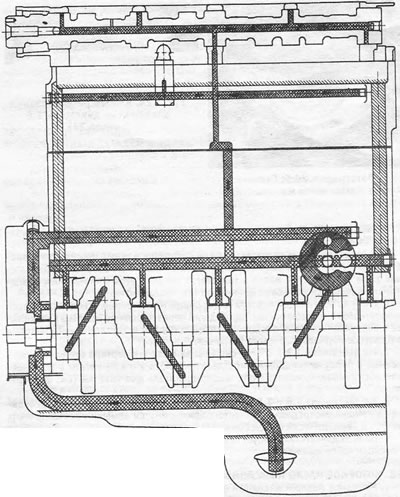

Riža. 1.22. Dijagram podmazivanja motora (uzdužno prerezati) - motor 1.

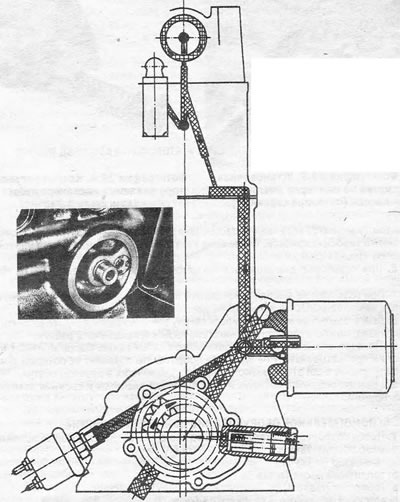

sl.1.23. Dijagram podmazivanja motora (presjek - 1.3 motor:1. Umetak prikazuje bazu filtra za ulje i sigurnosni ventil.
