Двигател 1.3
1. Отстранете разпределителя от двигателя (виж предишния раздел).
2. Развийте 2-те монтажни винта и отстранете ротора.
3. Изключете 2 електрически щекера от модула за запалване (по един от всяка страна на модула).

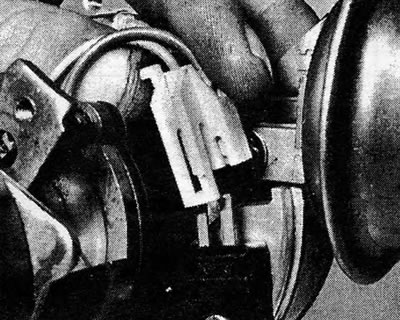

Снимка 18.3. Изключване на електрическия щепсел от модула за запалване.
4. Отстранете 2 винта, закрепващи модула (вижте снимката), и го извадете от дистрибутора.

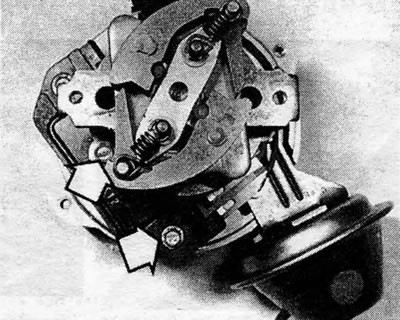

Снимка 18.4. Винтове, закрепващи модула за запалване (показани със стрелки).
5. Отстранете двата винта, закрепващи регулатора на вакуума (вижте снимката), разкачете пръта и свалете регулатора.

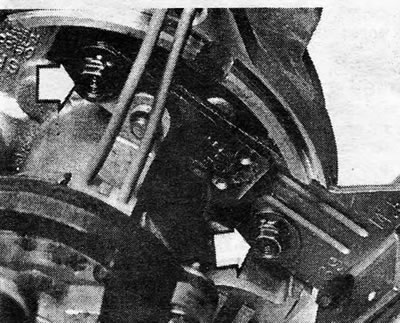

Снимка 18.5. Винтове, закрепващи регулатора на вакуума (показани със стрелки).
6. Конструкцията на въпросния разпределител не позволява допълнителен демонтаж. Можете да смените ротора, вакуумния регулатор, модула за запалване и капачката на разпределителя поотделно, но ако проверката покаже, че някоя от частите, останали на разпределителя, също се нуждае от ремонт или подмяна, ще трябва да смените разпределителния модул.
7. Проверете капака на разпределителя за корозия на електродите и следи от следи (тънки черни линии между електродите). Проверете, за да сте сигурни "жарава" в центъра на капака може да се движи свободно и да стърчи от държача. Сменете капака, ако е необходимо.
8. Ако металната част на ротора е силно изгоряла или падне, сменете ротора. Леко изгорял ротор може да се почисти с фина пила.
9. Изсмучете въздуха от края на вакуумната тръба и проверете дали прътът е изтеглен навътре. Спрете да засмуквате въздух и проверете дали прътът се връща в първоначалното си положение. Ако течението не реагира на вакуум, сменете регулатора на вакуума.

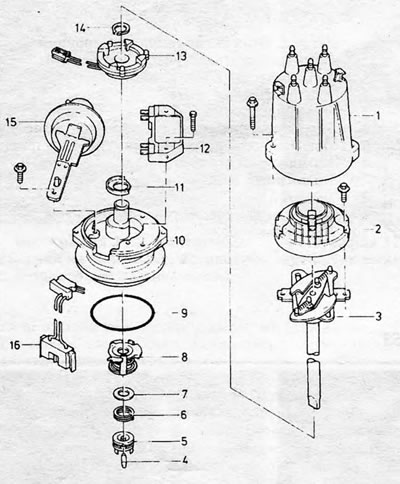

Ориз. 4.9. AC Delco безконтактен разпределител, монтиран на двигател 1.3: 1. Капак на разпределителя; 2. Ротор; 3. Валяк; 4. щифт; 5. Куче; 6. Пролет; 7. Шайба; 8. Пролет; 9. О-пръстен; 10. Корпус на разпределителя; 11. Печат; 12. Модул (първичен преобразувател); 13. Индукционен сензор (магнитно съпротивление); 14. Задържащ пръстен; 15. Вакуум регулатор; 16. Щепсел към запалителната бобина.
10. Проверете тялото на разпределителя и вала за прекомерна странична хлабина на вала в неговите втулки. Проверете дали тежестите на центробежния регулатор могат да се движат свободно и да се върнат на мястото си под въздействието на пружините. Проверете закрепването на всички части на разпределителния вал и проверете издатината на задвижващия съединител за износване.

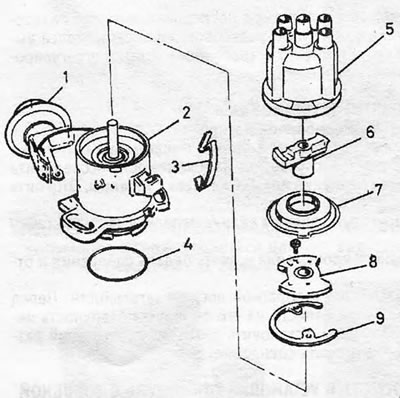

Ориз. 4.10. Устройството на безконтактния дистрибутор Bosch, инсталиран на двигатели 1,6 l и 1,8 l: 1. Вакуум регулатор; 2. Корпус на разпределителя; 3. Скоба за закрепване на капака на разпределителя; 4. О-пръстен; 5. Капак на разпределителя; 6. Ротор; 7. Антифлаш екран; 8. Горна опорна плоча; 9. Опорен пръстен.
11. Разпределителят се сглобява в обратен ред. Преди да монтирате ротора, нанесете няколко капки двигателно масло върху щифтовете на тежестта на центробежния регулатор. Ако ще инсталирате нов модул за запалване, трябва да се включи силиконова смазка. Тази смазка трябва да се прилага между модула и неговия корпус, за да се подобри разсейването на топлината.
12. Инсталирайте сглобения разпределител на място (виж раздел 17).
Модели с двигатели 1.6 L и 1.8 L
13. Отстранете разпределителя (виж раздел 17).
14. Отстранете плъзгача и изключете екрана за защита на светкавицата.
15. Въпреки че горната опорна плоча по принцип може да бъде отстранена, след като нейните монтажни винтове са отстранени, тази операция е от чисто академичен интерес, тъй като Отдолу няма части, които да изискват настройка, няма и резервни части за тези части.
16. Ако е необходимо, можете да премахнете вакуумния регулатор отделно. Развийте 2-те монтажни винта и откачете пръта от опорната плоча (виж снимки). Моля, имайте предвид, че винтовете са с различни дължини - по-дългият винт също закрепва една от скобите на разпределителната капачка.

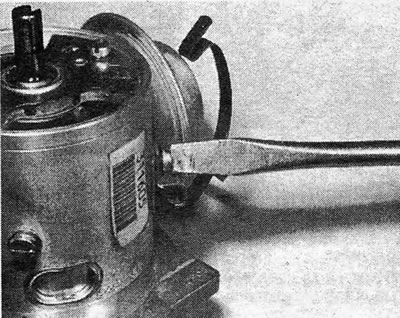

Снимка 18.16A. Отстраняване на монтажния винт на вакуумния регулатор (модели с двигатели 1.6/1.8 л).

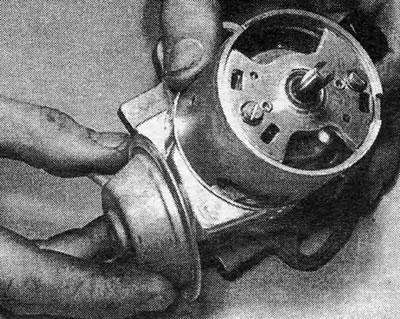

Снимка 18.16B. Премахване на вакуумния регулатор (модели с двигател 1.6/1.8 л).
17. Проверете работата на вакуумния регулатор (виж параграф 9).
18. Проверете капака на разпределителя и ротора (виж параграфи 7 и 8).
19. Разпределителят се сглобява в обратен ред. Проверете дали прътът на вакуумния регулатор е правилно свързан към щифта на опорната плоча (Възможно е свързването на пръта да изисква няколко опита).
20. Инсталирайте сглобения разпределител на място (виж раздел 17).
