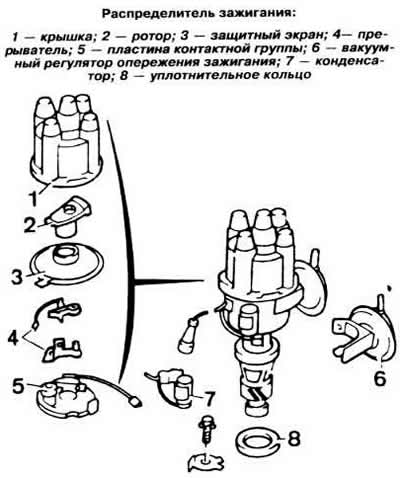

Премахване и монтиране на разпределителя на запалителната система

Премахване

Завъртете коляновия вал на двигателя до положението на ГМТ на края на хода на компресия на буталото на 1-ви цилиндър. В този случай маркировката на шайбата на коляновия вал трябва да е срещу маркировката на капака на задвижващия вал на разпределителния вал.

Отстранете капачката на дистрибутора на запалване При този ротор на дистрибутора трябва да бъде насочена към бразда на корпуса на дистрибутора.

Изключете проводника за високо напрежение от бобината на запалването и маркуча на вакуумния регулатор от разпределителя.



Отстранете задържащата плоча на разпределителя на запалването и извадете разпределителя от гнездото.

За да улесните монтажа на разпределителя на запалването, не променяйте позицията на задвижващото зъбно колело в цилиндровия блок.

Монтиране

Монтирайте разпределителния вал така, че роторът да е изместен на 20 спрямо предварителния регулатор на вакуумното запалване.

Поставете разпределителя на място, като го позиционирате така, че роторът да е насочен към жлеба на тялото на разпределителя (вижте снимката).

Поставете заключващата плоча и затегнете монтажния болт, без да прилагате значителна сила.


Свържете проводника за високо напрежение от бобината на запалването и вакуумния маркуч към разпределителя на запалването.

Поставете капачката на разпределителя.

Проверете и, ако е необходимо, регулирайте момента на запалване, както е описано по-долу.
