Retragere
1. Din 1993, motoarele folosesc un arc modificat pentru mecanismul automat de tensionare a curelei dințate (vezi ilustrația). Ansamblul întinzător este similar cu celelalte, dar procedurile de demontare și instalare sunt diferite.

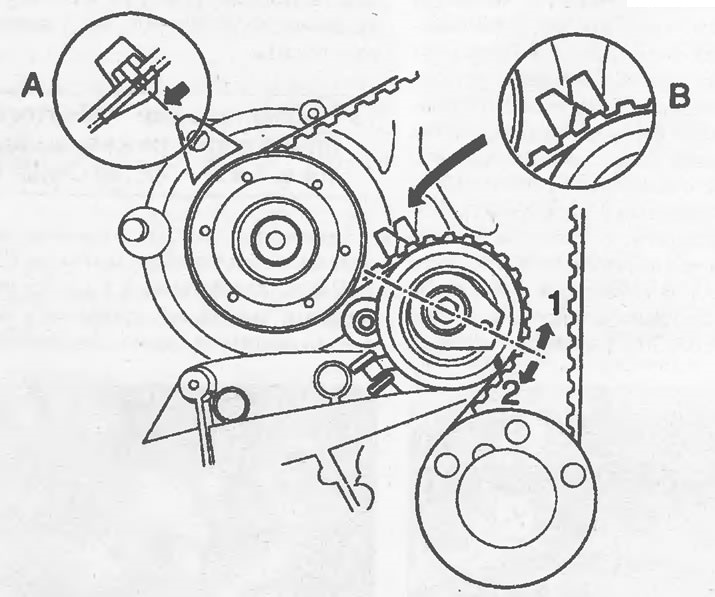

14.1 Părți ale întinzătoarei automate a curelei de transmisie (una dintre variante)
A Alinierea proeminențelor de pe pompa de lichid de răcire și blocul cilindrilor
B Indicatorul de pe întinzător este aliniat cu crestătura din suport
1 Pentru a slăbi cureaua - mișcați maneta în sens invers acelor de ceasornic
2 Pentru a tensiona cureaua, mișcați maneta în sensul acelor de ceasornic
2. Capacul principal al curelei de transmisie exterioară poate fi atașat de capacul din spate fie cu capse, fie cu șuruburi cu cap hexagonal; în unele cazuri, consolele și șuruburile sunt combinate.
3. Pentru a slăbi tensiunea curelei înainte de demontare, slăbiți ușor șurubul de fixare a întinzătorului, apoi introduceți unealta în canelura de pe pârghia întinzătoarei, rotiți pârghia întinzătoare până când cureaua de transmisie se lasă. Dacă este necesar, îndepărtați complet și inspectați întinzătorul așa cum este descris în Capitolul 12.
Instalare
4. Instalați întinzătorul la loc, strângeți ușor șurubul de montare.
5. Asigurați-vă că pompa de lichid de răcire este amplasată corect, de ex. Proeminența de pe flanșa pompei trebuie să fie aliniată cu proeminența corespunzătoare de pe blocul cilindrilor. Dacă nu este cazul, slăbiți șuruburile de fixare a pompei de răcire și mișcați pompa ușor în direcția dorită (vezi Secțiunea 3). Strângeți șuruburile cu un cuplu specificat specificații.
6. Instalați cureaua de transmisie dințată, apoi reglați tensiunea acesteia după cum urmează.
Ajustare
7. Slăbiți șurubul care fixează întinzătorul automat, mișcați pârghia mecanismului în sens invers acelor de ceasornic până când indicatorul întinzătorului lovește limitatorul. Strângeți șurubul de montare pentru a menține mecanismul în această poziție.

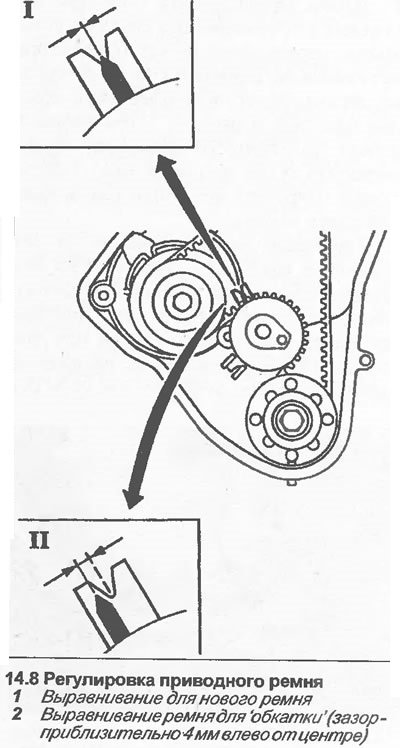

8. Rotiți arborele cotit cu două ture complete în direcția normală de rotație și verificați dacă marcajul PMS de pe scripetele arborelui cotit este aliniat cu indicatorul de pe capacul din spate al curelei dințate. Marcajul TDC de pe pinionul arborelui cu came trebuie să fie aliniat cu crestătura din capacul curelei de transmisie din spate. Slăbiți șurubul de montare a întinzătorului automat, mișcați pârghia mecanismului în sensul acelor de ceasornic până când indicatorul se aliniază cu crestătura din suportul întinzătorului. În primele ore de funcționare, noua centură se va uza (procedura de spargere). Dacă instalați o curea uzată (deja rulat), poziționați indicatorul la aproximativ 4 mm la stânga crestăturii (vezi ilustrația).
9. Strângeți un șurub de fixare a mecanismului de tensiune. Rotiți arborele cotit cu o tură completă în sensul normal de rotație și verificați dacă semnele de sincronizare de pe arborele cotit și pe arborele cu came rămân aliniate. Apoi instalați toate componentele rămase așa cum este descris în Capitolul 12.
10. Prin reglarea curelei dinţate în acest fel, tensiunea corectă va fi întotdeauna menţinută de întinzătorul automat şi nu este nevoie de control sau reglare suplimentară.
