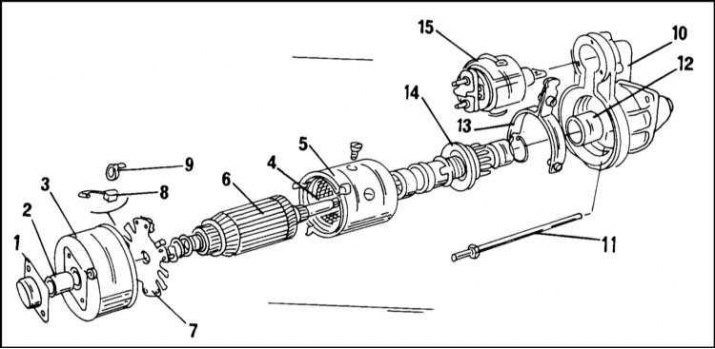

Босцх дијаграм монтаже стартера
1 - поклопац; 2 - чаура; 3 - кућиште лежаја; 4 - побудни намотај; 5 - тело; 6 - сидро; 7 - плоча држача четкице; 8 - држач четкице; 9 - опруга; 10 - задњи поклопац; 11 - спојни вијак; 12 - чаура; 13 - погонска полуга; 14 - зупчаник; 15 - вучни електромагнет
Као што је горе поменуто, стартер има принудно кретање погонског зупчаника мотора помоћу електромагнетног вучног релеја.
На аутомобилу је, по правилу, уграђен Босцх стартер. Такође може бити опремљен Делцо-Реми стартером.
Провера стартера
Проверите да ли је батерија напуњена и да ли на терминалима батерије нема оксидног филма. Ово се посебно односи на терминал за уземљење ако није довољно затегнут.
Да бисте тестирали стартер при пуном напону батерије, повежите терминале "30" (велики терминал) и "50" (мали поред великог) кабл са попречним пресеком од најмање 4,0 мм2. Ако стартер сада ради беспрекорно, требало би да проверите жице до стартера. Ако се стартер не окреће, треба га уклонити и проверити.
Тачна провера се врши на испитном штанду или у електричној радионици.
Уклањање и уградња стартера
Одвојите кабл за уземљење из батерије.
1. Подигните и поставите предњи део возила на постоље.
2. Пре него што искључите каблове са стартера, запамтите редослед којим су повезани. Одвојите позитивни кабл акумулатора са терминала стартера, а затим оба кабла са терминала 16 и 50. Ако омета, одвојите доњи челични лим.
3. Сада можете да уклоните стартер. Његова монтажа може бити различита за различите верзије мотора. Вијци се могу уметнути са стране мотора или мењача. Такође можете користити носач за подршку.
4. Уклоните стартер тако што ћете га окренути.
Стартер се инсталира обрнутим редоследом од уклањања. Морају се узети у обзир различити моменти затезања. Затегните монтажне завртње на страни мотора на обртни момент од 45 Нм, вијак на страни мењача на обртни момент од 75 Нм. подршка стартеру (ако постоји) затегнут обртним моментом од 25 Нм на блок цилиндра и обртним моментом од 7 Нм на стартер.
Поправка стартера
Ако провера генератора покаже да је квар унутар генератора, онда се мора однети у специјализовану радионицу на поправку. Ако имате искуства, можете сами раставити и саставити стартер у складу са илустрацијом.
Стартер четке се троше као резултат дуготрајног рада и могу се заменити независно. Да бисте то урадили, отворите задњи део стартера (уклоните мали поклопац, одврните завртње и уклоните разводник) и уклоните четке.
