Повлачење
Мали део палета
Пажња! Приликом постављања, биће вам потребни нови завртњи који причвршћују мали део палете.
1. Одспојите негативни кабл са батерије.
Пажња! На моделима са системом против крађе Опел (ATWS), негативна жица се мора одвојити од терминала батерије у року од 15 секунди након искључивања паљења, иначе ће се огласити аларм.
2. Повуците ручну кочницу, а затим подигните предњи део возила и поставите га на осовине. Одврните монтажне завртње и уклоните доњи штит испод мотора.
3. Испустите моторно уље (види релевантни одељак), затим уградите нову заптивну подлошку и затегните чеп за одвод са наведеним моментом затезања спецификације.

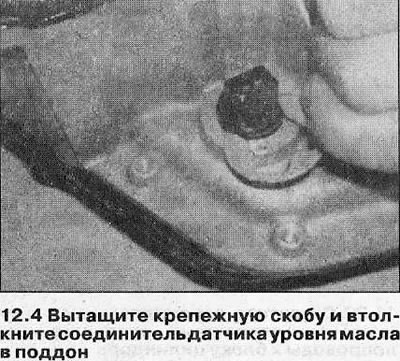

4. Одспојите конектор електричних инсталација са сензора нивоа уља на десном зиду главног корита, затим извуците држач за монтажу и гурните конектор у корито (види илустрацију).
5. Искључите завртње за причвршћивање малог дела палете, затим га одвојите од главног дела и уклоните заједно са подлогом. Пазите да не оштетите ожичење сензора нивоа уља.
6. Ако је потребно, одврните монтажне завртње (приступ једном од њих је изузетно тежак) и уклоните усисну цев/филтер са основе кућишта пумпе за уље заједно са О-прстеном. Проверите да ли је сито за уље зачепљено и оштећено и по потреби га замените/очистите.
Главна палетна секција
Пажња! Инсталација ће захтевати нове завртње за монтажу потконструкције, као и нове матице за монтажу централне англијске шипке.
7. Уклоните мали део посуде и одводну цев/цедило као што је описано у корацима 1-6.
8. На моделима са ксенонским фаровима, одспојите конектор ожичења са предњег сензора нагиба возила (види релевантни одељак), затим одвојите везу од кугличног зглоба крака сензора.
9. Уклоните централну спону (види релевантни одељак).
10. Отпустите монтажне завртње и уклоните пригушиваче вибрација са левог и десног носача мотора.
11. Отпустите и уклоните навртке које причвршћују леву и десну вешалицу за подоквир.
12. Закачите витло за држаче мотора, а затим га подигните да скинете терет са вешалица. Алтернативно, користите посебан оквир који се поставља преко моторног простора.
13. Одврните завртње предњег причвршћивања потконструкције (види релевантни одељак) око 4 окрета. Подуприте задњи део оквира дизалицом, а затим олабавите и уклоните завртње задњег вешања. Спустите задњу страну оквира за приближно 10 цм да бисте приступили главном делу посуде.
14. Уклоните завртње који причвршћују прирубницу главног дела за кућиште мењача, затим постепено олабавите и уклоните завртње који причвршћују главни део за базу блока цилиндра/пумпе за уље. Одвојите део од мотора тако што ћете га ударити дланом, а затим га извадити испод аутомобила. Уклоните заптивку - мора се заменити.
Пажња! Ако се делови корита не монтирају одмах, подигните подрам у радни положај и поставите монтажне завртње, а затим спустите задњи део мотора на оквир.
Инсталација
Мали део палета
15. Очистите сву прљавштину и уље са контактних површина делова корита и кућишта филтера за уље/уљне пумпе.

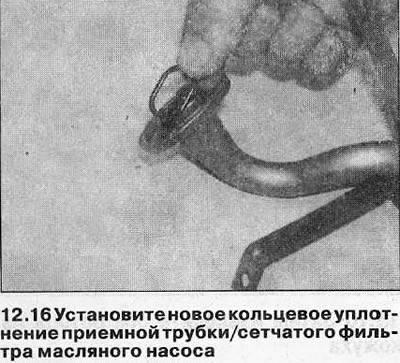

16. Где је потребно, поставите нови О-прстен на врх цеви за прикупљање, затим поставите сито за уље и затегните његове монтажне завртње на наведени обртни момент спецификације (види илустрацију).
17. Инсталирајте нови О-прстен на конектор ожичења сензора нивоа уља.

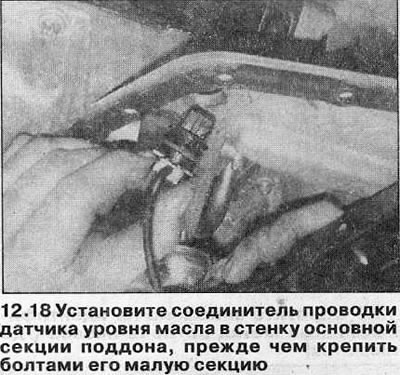

18. Поставите нову заптивку на мали део посуде и подигните је до главног дела. Уградите конектор за ожичење сензора нивоа уља у зид главног дела и причврстите га држачем за причвршћивање, а затим поставите мали део корита на главни део (види илустрацију).
19. Поставите нове завртње који причвршћују мали део палете, а затим их затегните дијагонално са потребним обртним моментом (види спецификације). Затегните завртње под правим углом (види спецификације). Препоручује се да користите мерач угла када то радите да бисте осигурали тачност.
20. Повежите конектор кабелског свежња сензора нивоа уља, а затим поставите доњи штит мотора.
21. Спустите аутомобил на земљу, а затим напуните мотор свежим уљем (види релевантни одељак).
Главна палетна секција
22. Очистите сву прљавштину и уље са контактних површина главног дела и блока цилиндра.

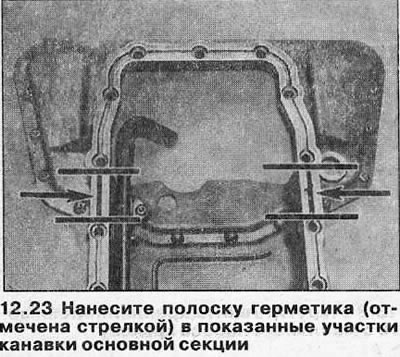

23. Уверите се да је жлеб за заптивање главног дела сув, а затим на њега нанесите зрно заптивача (Опел препоручује смешу 15 03 298) (види илустрацију).
Пажња! Ако се користи Опел заптивач, главни део мора да се причврсти у року од десет минута од наношења смесе.

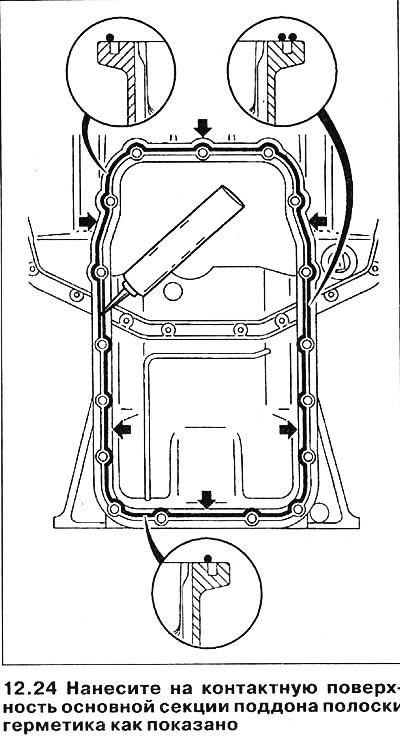

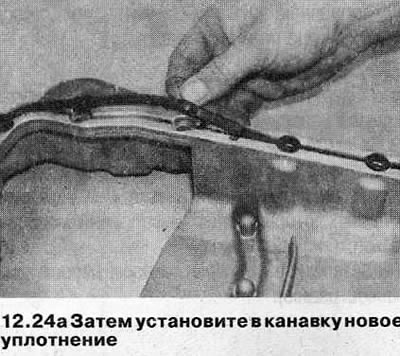

24. Поставите нову заптивку у жлеб, а затим нанесите слој заптивача ширине приближно 3 мм на површину главног дела (види илустрације). Заптивач треба да иде у предњем делу главног дела дуж спољашње стране заптивке и позади дуж унутрашње ивице заптивке. На средњим деловима контактне површине пресека треба да буду две траке заптивача.

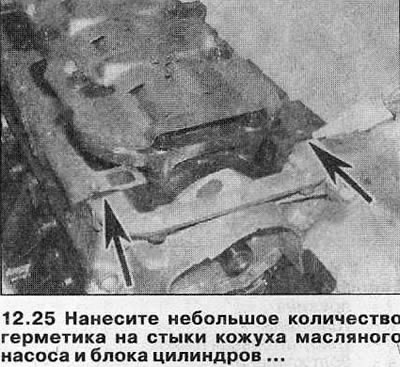

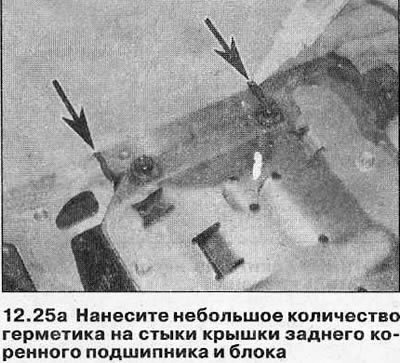

25. Нанети малу количину одговарајућег заптивача (Опел препоручује једињење 15 03 295) на деловима контактне површине блока цилиндра око спојева кућишта уљне пумпе и поклопца задњег главног лежаја (види илустрације).
26. Главни део палете довести у радни положај и причврстити завртње за његово причвршћивање.
27. Крећући се од центра у дијагоналном низу, постепено затегните завртње главног дела на блок цилиндра / пумпу за уље са регулисаним моментом затезања спецификације.
28. Затегните завртње који причвршћују прирубницу главног дела за кућиште мењача са регулисаним моментом затезања спецификације.
29. Подигните подрам у радни положај тако да се избочине носача мотора уклапају у одговарајуће прорезе на оквиру. Уградите четири нова задња завртња за монтажу, затим уклоните завртње за монтажу предњег потконструкције и поставите нове. Затегните завртње за монтажу оквира наведеним моментом затезања спецификације, а затим их окрените до жељених углова (види релевантни одељак).
30. Откачите витло/специјални оквир са мотора, затим поставите матице које причвршћују држаче мотора за подрам и затегните их регулисаним моментом затезања спецификације. Уградите пригушиваче вибрација на вешалице и затегните њихове завртње за причвршћивање наведеним моментом затезања.
31. Инсталирајте централну спону (види релевантни одељак).
32. На моделима са ксенонским фаровима, причврстите куглични зглоб на предњи сензор нагиба возила и повежите конектор електричног свежња (види релевантни одељак).
33. Инсталирајте мали део посуде као што је описано у корацима 15-21.
