Demontaż i montaż regulatora napięcia
1. Wyjmij generator (patrz rozdział 10).
2. Poluzuj 2 nakrętki, wykręć śrubę i zdejmij osłonę z generatora (zobacz opór. ilustracja).

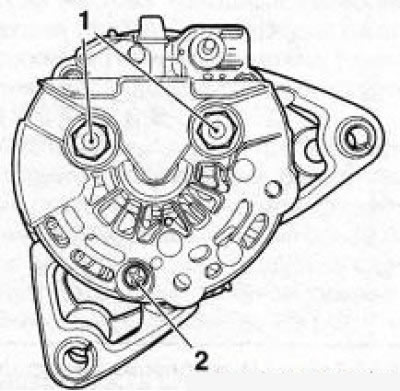

11.2 Orzechy (1) i śrubę mocującą pokrywę ochronną generatora
3. Odkręć 3 śruby (zobacz opór. ilustracja) i wyjmij regulator napięcia z alternatora. W razie potrzeby wyjmij i wymień szczotki
11.3 Regulator (4) napięcie 3 Śruby mocujące: 5. Szczotki generatora; 6. Osłona ochronna
4. Montaż odbywa się w odwrotnej kolejności.
Cechy silnika Y30DT
5. Wyjmij generator
6. Zacisnąć generator w imadle, odkręcić 3 śruby i zdjąć osłonę termiczną z generatora.
7. Wyjmij przedni kanał powietrzny z generatora. Wykręcić śrubę mocującą, odkręcić 2 nakrętki mocowania tylnego kanału powietrza/pokrywy ochronnej generatora.
8. Ostrożnie odłącz element pośredni kanału powietrza, odkręć 3 śruby i wyjmij regulator napięcia.
Sprawdzanie i wymiana szczotek generatora
9. Wyjmij regulator napięcia (patrz wyżej) i sprawdź długość szczotek. Szczotki należy wymienić, jeśli wystają z uchwytu na mniej niż 5 mm lub jeśli różnica w długości szczotek jest większa niż 1 mm. W razie potrzeby odlutuj przewody i wyjmij zużyte szczotki.
10. Sprawdź pierścienie ślizgowe pod kątem zużycia, w razie potrzeby przeszlifuj je i wypoleruj — skontaktuj się z warsztatem Opla.
12. Oczyścić powierzchnie styku, sprawdzić sztywność sprężyny, w razie potrzeby wymienić.
13. Włóż nowe szczotki ze sprężynami do uchwytu szczotki (zobacz opór. ilustracja) i lutować przewody elektryczne.

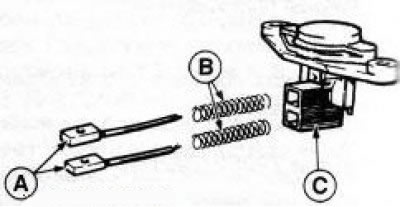

11.13 Montaż szczotek (A) do uchwytu szczotki (Z): B. Sprężyny szczotkowe
Uwaga: Podczas lutowania szczotki należy trzymać szczypcami za przewody, aby uniknąć lutowania bezpośrednio na szczotkach, w przeciwnym razie staną się one twarde i bezużyteczne.
14. Zamontować regulator napięcia i zabezpieczyć go.
15. Po zamontowaniu sprawdź swobodę ruchu szczotek w uchwycie.
16. Dalszy montaż odbywa się w odwrotnej kolejności do demontażu.
