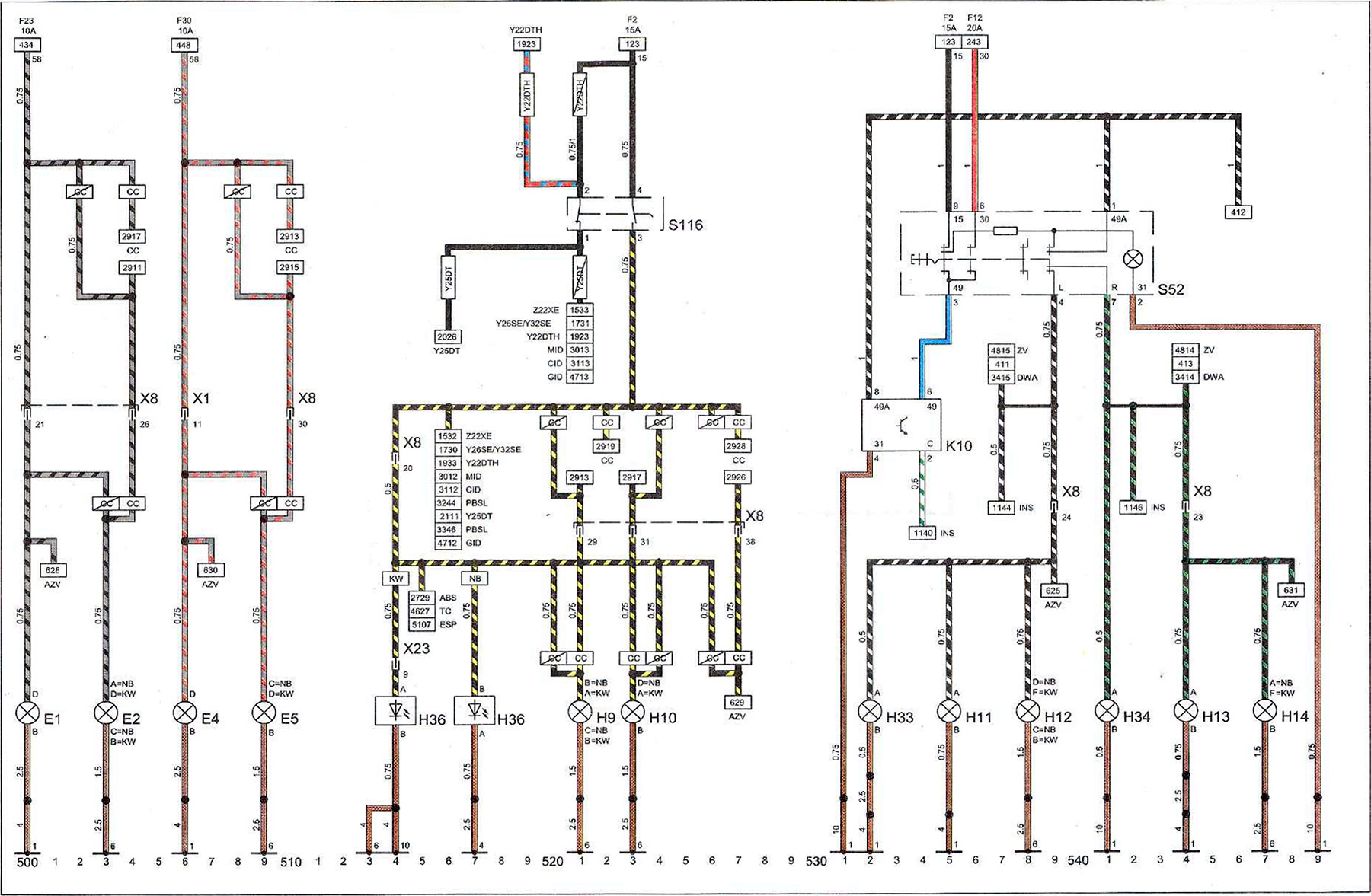

Klucz do schematu 23
| E1 | lewe światło postojowe |
| E2 | reflektor tylny lewy |
| E4 | prawe światło postojowe |
| E5 | reflektor tylny prawy |
| H9 | lewe światło stopu |
| H10 | prawe światło stopu |
| H11 | przedni lewy kierunkowskaz |
| H12 | tylny lewy kierunkowskaz |
| H13 | przedni prawy kierunkowskaz |
| H14 | tylny prawy kierunkowskaz |
| H33 | lewy kierunkowskaz |
| H34 | prawy kierunkowskaz |
| H36 | centralne światło hamowania |
| K10 | przełącznik kierunkowskazów kolumny kierownicy |
| S52 | przełącznik świateł awaryjnych |
| S116 | przełącznik świateł hamowania |
| X1 | wtyczka wiązki przewodów nadwozia na desce rozdzielczej |
| X8 | wtyczka wiązki przewodów nadwozia na desce rozdzielczej |
| X23 | wtyczka wiązki przewodów nadwozia i bagażnika |
| 1 | punkt uziemienia (-) z przodu po lewej stronie |
| 4 | punkt uziemienia (-) na przednim słupku po lewej stronie |
| 6 | punkt uziemienia (-) z tyłu nadwozia po lewej stronie |
| 10 | punkt uziemienia (-) na pniu |
| 10A | 10 amperów |
| 15 | zacisk zasilania napięciem zapłonu |
| 15A | 15 amperów |
| 20A | 20 amperów |
| 30 | terminal stale zasilany |
| 58 | zacisk napięcia sieci pokładowej z włączonym oświetleniem |
| ABS | układ zapobiegający blokowaniu kół |
| AZV | hak holowniczy |
| SS | samodiagnoza |
| CID | wyświetlacz informacji o kolorze |
| DWA | alarm bezpieczeństwa |
| F2 | bezpiecznik F2 |
| F12 | bezpiecznik F12 |
| GID | wyświetlacz graficzny informacji |
| KW | samochody z nadwoziem typu "kombi " |
| MID | wyświetlacz wielofunkcyjny |
| NB | samochody z nadwoziem "hatchback" |
| PBSL | łańcuch "parking-hamowanie" |
| TS | system kontroli przyczepności kół do jezdni |
| Y22DTH | samochody z silnikiem Y22DTH |
| Y25DT | samochody z silnikiem Y25DT |
| Y26SE/Y32SE | samochody z silnikiem Y26SE/Y32SE |
| Z22XE | samochody z silnikiem Z22XE |
| ZV | zamek centralny |
