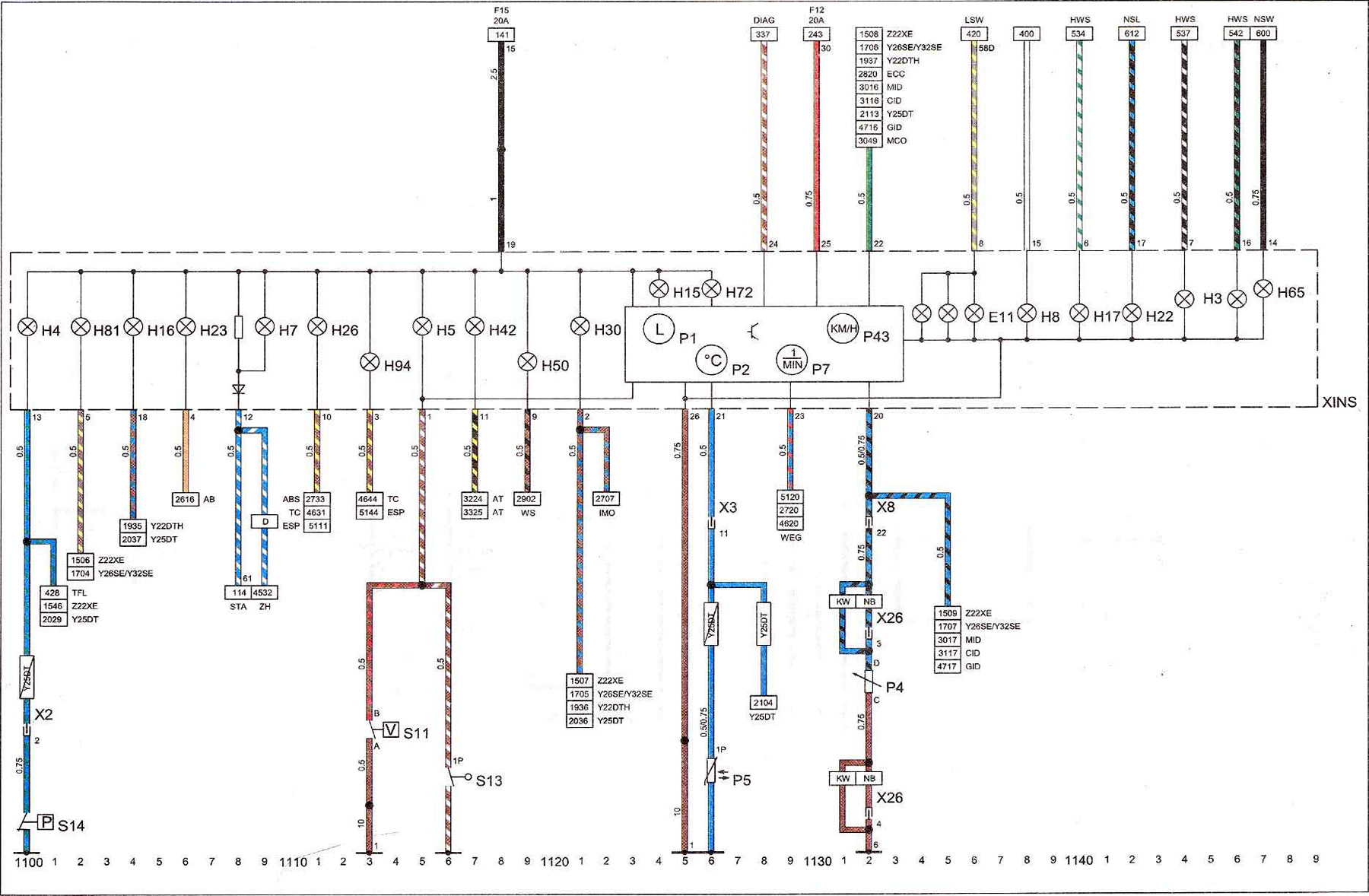

Klucz do schematu 21
E11 | oświetlenie tablicy przyrządów |
H3 | kierunkowskaz |
H4 | lampka ostrzegawcza ciśnienia oleju silnikowego |
H5 | kontrolka hamulca |
H7 | lampka ostrzegawcza ładowania akumulatora |
H8 | światło ostrzegawcze świateł drogowych |
H15 | kontrolka rezerwy paliwa |
H16 | lampka sygnalizacyjna podgrzewania |
H17 | kierunkowskaz na przyczepie |
H22 | lampka ostrzegawcza tylnych świateł przeciwmgłowych |
H23 | kontrolka poduszki powietrznej |
H26 | Lampka ostrzegawcza ABS |
H30 | kontrolka autodiagnostyki silnika |
H42 | kontrolka automatycznej skrzyni biegów |
H50 | kontrolka napinacza pasa bezpieczeństwa |
H65 | lampka ostrzegawcza świateł przeciwmgłowych |
H72 | kontrolka temperatury płynu chłodzącego |
H81 | lampka ostrzegawcza uszkodzonej żarówki reflektora |
H94 | sygnalizacja świetlna systemu przyczepności kół do jezdni i systemu stabilizacji stateczności pojazdu |
P1 | wskaźnik poziomu paliwa |
R2 | wskaźnik temperatury płynu chłodzącego |
R4 | wskaźnik poziomu paliwa w zbiorniku |
P5 | czujnik temperatury chłodzenia |
R7 | tachometr |
R43 | elektroniczny prędkościomierz |
S11 | kontrolka poziomu płynu hamulcowego |
S13 | czujnik włącznika hamulca postojowego |
S14 | czujnik cisnienia oleju silnikowego |
XINS | panel |
x2 | wtyczka wiązki przewodów silnika na tablicy rozdzielczej |
X3 | wtyczka wiązki przewodów silnika na tablicy rozdzielczej |
x8 | wtyczka wiązki przewodów nadwozia na tablicy rozdzielczej |
X26 | uprząż ciała i złącze zbiornika paliwa |
1 | kropka «szerokie rzesze» (-) z przodu po lewej stronie |
6 | kropka «szerokie rzesze» (-) z tyłu korpusu po lewej stronie |
15 | zacisk zasilania napięciem zapłonu |
20A | 20 amp |
30 | zacisk stale pod napięciem |
58D | pokładowy terminal napięciowy z podświetleniem przyrządów |
61 | generator |
AB | poduszka powietrzna |
ABS | układ przeciwblokujący |
NA | automatyczna skrzynia |
CID | kolorowy wyświetlacz informacyjny |
D | olej napędowy |
DIAG | złącze diagnostyczne |
ES | kontrola klimatu |
ESP | system stabilizacji stabilności pojazdu |
F12 | bezpiecznik F12 |
F15 | bezpiecznik F15 |
GID | graficzne wyświetlanie informacji |
HWS | wyłącznik świateł ostrzegawczych |
IMO | immobilizer |
KW | samochody z karoserią «kombi» |
LSW | przełącznik światła |
LWR | regulacja zasięgu reflektorów |
MSO | niski poziom oleju silnikowego |
MID | wyświetlacz wielofunkcyjny |
NB | samochody z karoserią «hatchback» |
NSL | tylne światła przeciwmgielne |
NSW | światła przeciwmgielne |
STA | rozrusznik i ładowarka do akumulatora |
TS | system kontroli przyczepności do drogi |
TFL | lampa do biegania |
WEG | prędkościomierz |
WS | dźwiękowy sygnał ostrzegawczy |
Y22DTH | pojazdów z silnikiem Y22DTH |
Y25DT | pojazdów z silnikiem Y25DT |
Y26SE/Y32SE | pojazdy z silnikiem Y26SE/Y32SE |
Z22XE | pojazdów z silnikiem Z22XE |
ZH | dodatkowa grzałka |
