Otwórz duży obraz w nowej karcie →

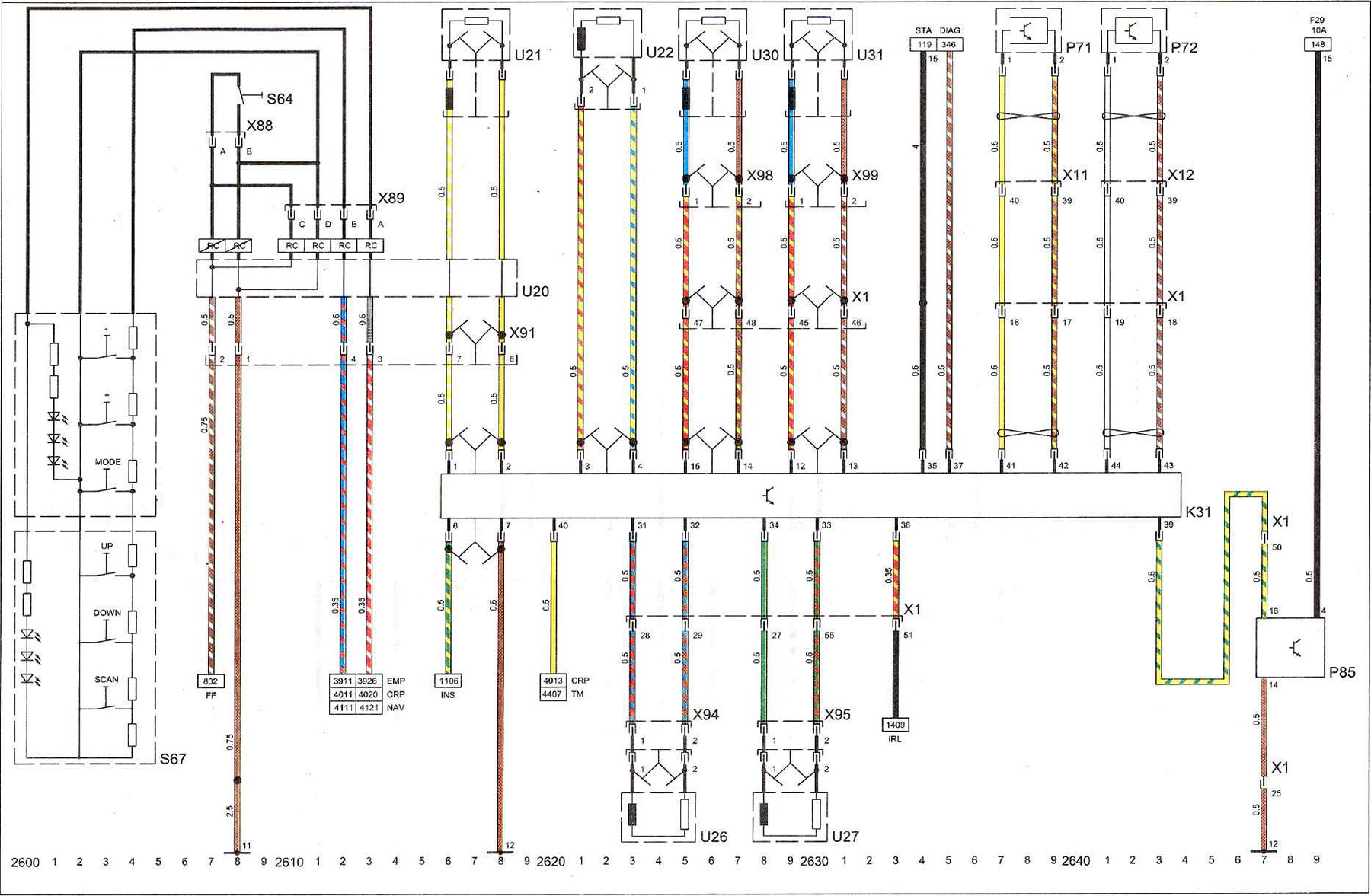

Klucz do schematu 18
| K31 | jednostka sterująca poduszką powietrzną |
| R71 | czujnik poduszki powietrznej kierowcy |
| R72 | czujnik poduszki powietrznej pasażera z przodu |
| R85 | czujnik rozpoznawania obecności pasażera na przednim siedzeniu |
| S64 | sygnał dźwiękowy |
| U20 | sprężyna kontaktowa |
| U21 | poduszka powietrzna kierowcy |
| U22 | poduszka powietrzna pasażera z przodu |
| U26 | napinacz pasa bezpieczeństwa kierowcy |
| U27 | napinacz pasa bezpieczeństwa przedniego pasażera |
| iso | poduszka powietrzna kierowcy |
| U31 | poduszka powietrzna kierowcy z przodu |
| X1 | wtyczka wiązki przewodów nadwozia na desce rozdzielczej |
| X11 | wtyczka wiązki przewodów nadwozia na drzwiach kierowcy |
| X12 | wtyczka wiązki przewodów nadwozia na przednich drzwiach pasażera |
| X88 | złącze poduszki powietrznej kierowcy na kierownicy |
| X89 | złącze poduszki powietrznej przedniego pasażera |
| X91 | złącze poduszki powietrznej na desce rozdzielczej |
| X94 | wtyczka napinacza pasa bezpieczeństwa kierowcy w wiązce przewodów nadwozia |
| X95 | wtyczka napinacza pasa bezpieczeństwa przedniego pasażera w wiązce przewodów nadwozia |
| X98 | złącze poduszki powietrznej kierowcy w wiązce przewodów nadwozia |
| X99 | złącze poduszki powietrznej pasażera z przodu w wiązce przewodów nadwozia |
| 11 | punkt uziemienia (-) na kolumnie kierowniczej |
| 12 | punkt uziemienia (-) w tunelu zmiany biegów |
| 10A | 10 amperów |
| 15 | zacisk zasilania napięciem zapłonu |
| CRP | telefon |
| DIAG | złącze diagnostyczne |
| EMP | radio |
| F29 | bezpiecznik F29 |
| FF | sygnał dźwiękowy |
| NAV | system nawigacyjny |
| REMOT | przewijać |
| RC | mechanizm przewijania |
| STA | rozrusznik (uruchamianie i ładowanie akumulatora) |
| TM | system wzywania pomocy |
