Koło słoneczne jest zazębione z satelitami, które obracają się swobodnie na poprzeczce. Wewnętrzna korona przekładni pełni funkcję obudowy przekładni planetarnej i jest zazębiona z satelitami. Przeniesienie momentu obrotowego za pomocą przekładni planetarnej następuje przez przyłożenie siły do jednego z elementów przekładni, podczas gdy drugi element pozostaje zablokowany i pełni funkcję elementu przekładni, zapewniając przeniesienie momentu obrotowego przez trzeci element. W efekcie zapewnia to:
- wzrost momentu obrotowego przy jednoczesnym proporcjonalnym zmniejszeniu prędkości wału wyjściowego;
- wzrost prędkości obrotowej przy jednoczesnym proporcjonalnym zmniejszeniu momentu obrotowego na wale wyjściowym;
- zmiana kierunku obrotów;
- transmisja bezpośrednia.
Skrzynia biegów TNM 125 posiada trzy koła planetarne. Przekładnia planetarna wejściowa składa się z koła koronowego z zazębieniem wewnętrznym, które pełni funkcję piasty sprzęgła do przodu, grupy satelitów, których wielowypustowa piasta poprzeczki wprawia wał w ruch.
- koło słoneczne przekładni planetarnej wyjściowej i koło słoneczne przekładni planetarnej wejściowej. Koło słoneczne wejściowe napędza koło słoneczne przekładni planetarnej niskiego biegu, które przenosi ruch na wewnętrzne koło pierścienia zazębiającego.
Przekładnia planetarna wyjściowa zamontowana jest obok mechanizmu różnicowego.

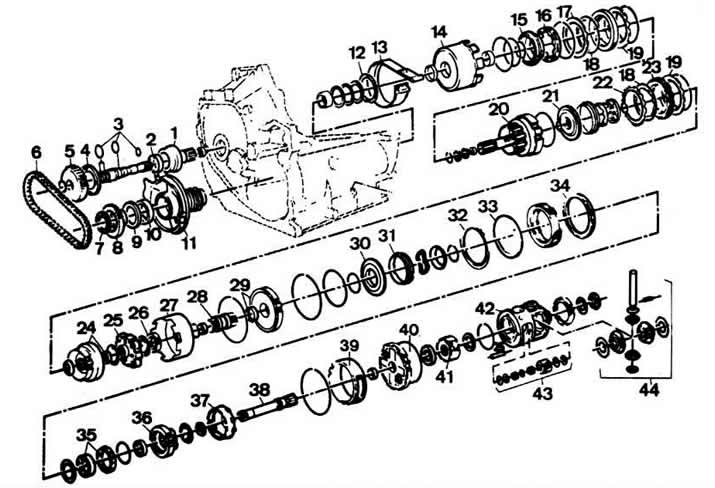

Szczegóły skrzyni biegów:
1, 11 — wspiera;
2, 10 — łożyska;
3 - pierścienie uszczelniające;
4, 9 — podkładki podporowe;
5 - zębatka napędowa 38-zębowa;
6 — łańcuch napędowy;
7 — tuleja oporowa;
8 - zębatka napędzana 37 zębami;
12 - podkładka oporowa;
13 - hamulec taśmowy;
14, 27, 39 — bęben cierny;
15, 21, 30 — tłoki;
16, 31 — pierścienie;
17, 18, 23, 32, 33 — dyski napędzane i prowadzące;
19, 34 — płyty dociskowe;
20 — bęben sprzęgła do przodu;
22 — tłumik;
24, 40 - koło słoneczne z tuleją;
25, 36, 41 — poprzeczki satelitarne;
26 - Wiodący sprzęt słoneczny;
28, 38 - satelity;
29 — bęben sprzęgła biegu wstecznego;
35 — sprzęgło jednokierunkowe;
37 - koło zębate koronowe;
42 — skrzynia różnicowa;
43 - zestaw przekładni planetarnych;
44 - części mechanizmu różnicowego.
