2. Zajedno s pomoćnikom odvrnite pričvrsne vijke i uklonite poklopac haube (vidi poglavlje 11).
3. Uklonite kanale pročistača zraka i uređaje za predgrijanje zraka (modeli karburatora). Na modelima s ubrizgavanjem odvojite kanal za usis zraka između pročistača zraka i razvodnika zraka.
4. Ispustite rashladnu tekućinu i uklonite hladnjak (vidi poglavlje 2).
5. Odvojite vakuumsko crijevo servo cilindra kočnice od usisnog razvodnika.
6. Odspojite pogonski mehanizam prigušne zaklopke i kabel prigušnice od rasplinjača (ili žica za automatsku prigušnicu). Na modelima s ubrizgavanjem, odspojite električne utikače i cijev servo cilindra kočnica s tijela leptira za gas. Odvojite cijevi za gorivo, pazite da jedna od njih (s bijelom prugom) je pričvršćen na cijev razvodnika goriva najbližu generatoru. Odvojite ventilacijsko crijevo kućišta radilice i crijeva za hlađenje kućišta leptira za gas. Odvojite ožičenje mlaznice (kabelski svežanj N4 u blizini kućišta kvačila). Uklonite kućište leptira za gas/usisnu granu (vidi poglavlje 3).
7. Odspojite crijevo za dovod goriva koje vodi do pumpe za gorivo (modeli karburatora) ili razvodnik goriva. Slično, odvojite povratne vodove goriva i začepite ih kako biste spriječili istjecanje goriva (budite spremni na izlijevanje goriva).
8. Odspojite električno ožičenje od:
- A. generator
- b. starter
- V. distributer
- d. senzor temperature rashladnog sredstva
- d. presostat ulja (pogledajte fotografiju)
- e. induktivni pulsni senzor (injekcijski modeli)
- i. mlaznice za gorivo.

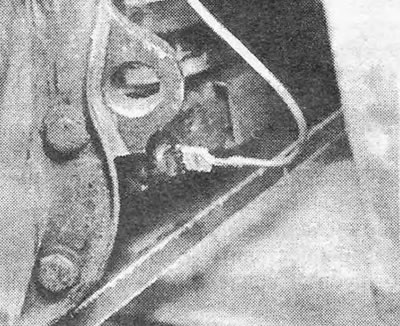

Fotografija 18.8. Žica prekidača tlaka motornog ulja.
Izvucite žice iz stezaljki i pomaknite ih u stranu.
9. Podignite i poduprite prednji dio automobila ili ga stavite u jamu.
10. Odvojite ispušnu donju cijev od razvodnika i na kuglastom zglobu s oprugom.
11. Odvijte čep s navojem s krajnjeg poklopca kućišta mjenjača.
12. Uklonite otvoreni pričvrsni prsten.
13. Sada imate pristup vijku s 12 utičnicom. Za ovaj vijak bit će potreban poseban ključ (Možete pokušati koristiti imbus ključ).
14. Odvijte i uklonite vijak.
15. Kao što je detaljnije navedeno u poglavlje 5, pogonsko vratilo mjenjača može se izvući iz utora diska pogonjenog spojkom. Za to postoji poseban alat (KM449-1 i 22-1), međutim, možete i bez njega posuđivanjem jednog od 4 vijka koji pričvršćuju poklopac mjenjača na vrh kućišta mjenjača. Uvrnite ovaj vijak na kraj pogonske osovine i, uhvativši njegovu glavu, izvucite osovinu iz preklopljene glavčine diska pogonjenog spojkom (ne zaboravite nakon toga ponovno postaviti vijak na poklopac mjenjača). Ova metoda nije uvijek prikladna u slučaju 5-brzinskog mjenjača, jer njegova je osovina smještena vrlo čvrsto i da biste je odvojili potreban vam je izvlakač ili čak čekić za okretanje.
16. Spojite dizalice na motor i zategnite ih tako da uklonite težinu motora s jastuka. Poduprite mjenjač dizalicom.
17. Uklonite generator s njegovim nosačem tako da možete doći do desnog stražnjeg nosača motora.
18. Odvojite desni prednji potporni nosač motora od motora i nosača.
19. Odvojite desni stražnji potporni nosač motora od motora i nosača. Isti nosač sadrži nosače za montažu generatora.
20. Odvijte pričvrsne vijke i uklonite starter.
21. Na motorima 1.6 i 1.8, skinite remenicu s prednjeg kraja koljenastog vratila (4 vijka). Da biste uklonili ove vijke, morat ćete blokirati motor (blokiranje, na primjer, zupčanika startera).
22. Uklonite vijke i uklonite poklopac na dnu kućišta zamašnjaka (gleda prema remenu bregastog vratila) (pogledajte fotografiju).

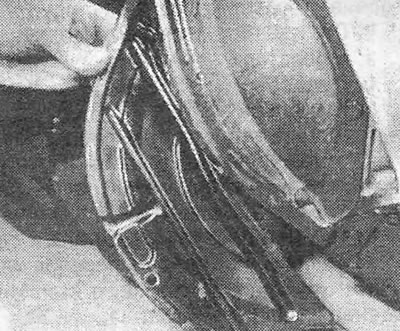

Fotografija 18.22. Prednji poklopac kućišta zamašnjaka.
23. Poduprite mjenjač dizalicom.
24. Na prirubnici kućišta zamašnjaka uklonite sve vijke koji pričvršćuju motor na kutiju. Imajte na umu da gornja dva vijka također pričvršćuju stezaljke ožičenja sajle elektropokretača i kvačila.
25. Odspojite žicu "mase" motor.
26. Odmaknite motor od kutije tako da klinovi za lociranje izađu i lagano ga okrenite tako da se poklopac remena bregastog vratila pomakne prema pregradi odjeljka motora.
27. Podignite motor, pazeći da ništa ne oštetite, i izvadite ga iz odjeljka motora.
