Зняцце, праверка стану і ўстаноўка кампанентаў прывада клапанаў

Выкананне прац з ужываннем прынады Opel КM-565

Зняцце

1. Ужыванне спецыяльнай прынады KM-565 (ці эквівалентнага яму заменніка), рычагі прывада клапанаў і кампенсатары затамкавых зазораў могуць быць знятыя без папярэдняга дэмантажу размеркавальнага вала.

2. Узвядзіце стаяначны тормаз, затым паддам кратце перадок аўтамабіля і ўсталюеце яго на падпоркі. Зніміце правае пярэдняе кола, пры якая адпавядае камплектацыі зніміце таксама абарону картэра.

3. Зніміце вечка газаразмеркавальнага механізму (гл. Зняцце і ўстаноўка крышкі газаразмеркавальнага механізму).

4. Правярніце каленчаты вал у нармалёвым кірунку за ніт шківа настолькі, каб кулачок першага клапана, прывадныя кампаненты якога падлягаюць абслугоўванню, разгарнуўся працоўным выступам уверх.

5. Замацуйце прыстасаванне зверху на корпусе газаразмеркавальнага механізму, сумясціўшы яго наканечнік з тарцом стрыжня адпаведнага клапана. Варочайце загваздку прынады ў адно з адтулін нітаў корпуса датуль, пакуль клапан не апынецца патоплены досыць для з'яўлення магчымасці вымання рычага яго прывада з-пад размеркавальнага вала. Зараз можна атрымаць гидрокомпенсатор і зняць маслоотражательный каўпачок.

6. Уважліва вывучыце стан усіх кампанентаў (гл. ніжэй Праверка), - зношаныя або пашкоджаныя заменіце.

Ўстаноўка

1. Вышмаруйце чыстым рухальным алеем рычаг прывада клапана і кампенсатар яго зазору і запраўце апошні ў сваё гняздо ў галоўцы цыліндраў. Усталюеце на сваё месца рычаг прывада клапана, прасочыце за правільнасцю размяшчэння яго канцоў на тарцы стрыжня клапана і паверхні гідраўлічнага кампенсатара. Асцярожна зніміце прынаду.


2. Дзейнічаючы ў аналагічнай манеры, вырабіце абслугоўванне кампанентаў прывада пакінутых клапанаў.

Выкананне прац без ужывання прынады Opel КM-565

Зняцце

1. Адсутнасць магчымасці ўжывання адмысловай прынады прыводзіць да неабходнасці дэмантажу размеркавальнага вала ў зборы з корпусам газаразмеркавальнага механізму з мэтай забеспячэння доступу да дзейнікаў абслугоўванню кампанентаў.

2. Зняўшы корпус газаразмеркавальнага механізму, прыгатуйце 8 чыстых поліэтыленавых пакуначкаў або пластыкавых шкляначак, пазначыўшы іх у парадку нумарацыі клапанаў (можна скарыстацца таксама вялікай скрынкай, падзеленай на восем асобных секцый). Па чарзе зніміце рычагі прывада клапанаў, маслоотражательные каўпачкі і гідраўлічныя кампенсатары і раскладзеце іх па якая адпавядае выявай маркіраваным ёмістасцям.

Усталёўка рычагоў прывада клапанаў у адвольным парадку прывядзе да парушэння адпаведнасці формы і ступені іх зносу зносу працоўных паверхняў кулачкоў размеркавальнага вала!

Праверка

1. Праверце якія кантактуюць з кулачкамі паверхні рычагоў прывада клапанаў на наяўнасць прыкмет зносу і механічных пашкоджанняў, - дэфектныя рычагі заменіце. У выпадку выяўлення дэфектаў рычагоў праверце таксама стан працоўных паверхняў адпаведных кулачкоў размеркавальнага вала, хутчэй за ўсё яны таксама апынуцца пашкоджаныя ці зношаныя.

2. Праверце стан маслоотражательных каўпачкоў, здзейсніце неабходныя замены.

3. Пры адсутнасці ўпэўненасці ў вызначэнні стану гідраўлічных кампенсатараў іх таксама варта замяніць, - праверка спраўнасці функцыянавання кампенсатараў не ўяўляецца магчымай.

Ўстаноўка

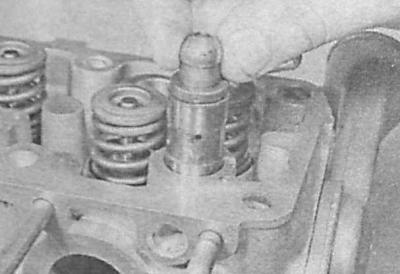

1. Вышмаруйце гидрокомпенсаторы і сценкі іх пасадачных гнёздаў чыстым рухальным алеем. Усталюйце кампенсатары на свае ранейшыя месцы.

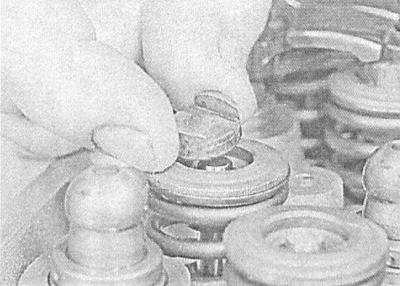

2. Усталюйце на клапаны маслоотражательные каўпачкі.

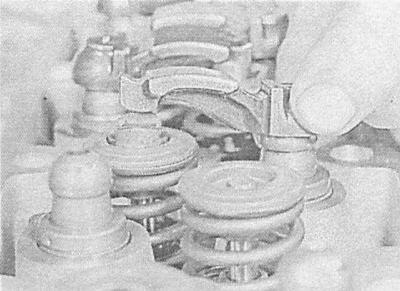

3. Вышмаруйце чыстым рухальным алеем рычагі прывада клапанаў і ўсталюеце іх на свае ранейшыя месцы, кантралюючы правільнасць пасадкі на кампенсатарах і стрыжня клапанаў.

4. У заключэнне ўсталюеце на месца корпус газаразмеркавальнага механізму з укладзеным у яго размеркавальным валам (гл. Зняцце і ўстаноўка галоўкі цыліндраў).
