Сензор за положение на коляновия вал (Opel Frontera B)

Двигатели X22SE и Y22SE

Премахване

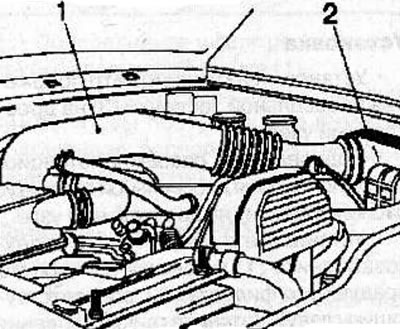

Разкачете конектора от сензора за температура на въздуха на двигателя, разположен на тръбата за всмукване на въздух (1).



Разкачете маркуча на резонатора от тръбата за всмукване на въздух (1).

Свалете тръбата за всмукване на въздух (1) и капака на корпуса на въздушния филтър (2) като един комплект.

Изключете конектора на сензора за положение на коляновия вал от кабелния сноп, разположен от дясната страна на двигателя.

Освободете кабела на сензора за положение на коляновия вал от скобите.

Повдигнете превозното средство и го подпрете на опори.

Свалете долната защита на двигателния отсек.

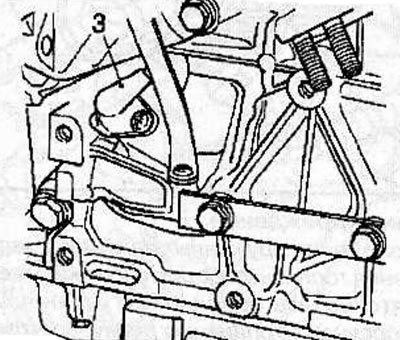

Разхлабете болта и извадете сензора за положение на коляновия вал (3) от блока на цилиндрите.

Инсталация

Монтирайте сензора за положение на коляновия вал (3) с ново уплътнение върху блока на цилиндъра и го закрепете с болт, като го затегнете с въртящ момент от 8 Nm.





Монтирайте долната защита на двигателния отсек и спуснете автомобила.

Предупреждение: Не прокарвайте кабелите на сензора за положение на коляновия вал, докато той не бъде изваден от под помпата на сервоусилвателя на волана.

Прокарайте правилно кабела на сензора за положение на коляновия вал и го закрепете със скоби.

Свържете конектора на сензора за положение на коляновия вал към кабелния сноп.

Монтирайте тръбата за всмукване на въздух (1) и капака на корпуса на въздушния филтър (2) като един комплект (вижте съответната глава). Затегнете монтажната гайка на скобата на всмукателната тръба до 16 N·m.



Свържете резонаторния маркуч към тръбата за всмукване на въздух (1).

Свържете конектора към сензора за температура на въздуха на двигателя, разположен на тръбата за всмукване на въздух.

Двигател 3.2 л (6VD1—W)

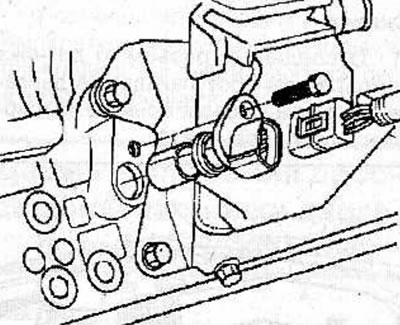

Внимание! Сензорът за положение на коляновия вал се намира зад десния тампон на двигателя

.

Премахване

Изключете кабела от отрицателния извод на акумулатора.

Разкачете карданния вал от предния мост.

Изключете конектора на сензора за положение на коляновия вал от кабелния сноп.

Отстранете болта и сензора за положение на коляновия вал от блока на цилиндъра.

Инсталация

Монтирайте сензора за положение на коляновия вал върху блока на цилиндрите и го закрепете с болта, като го затегнете с въртящ момент от 10 Nm.

[Материал, копиран от портала OpelBook]

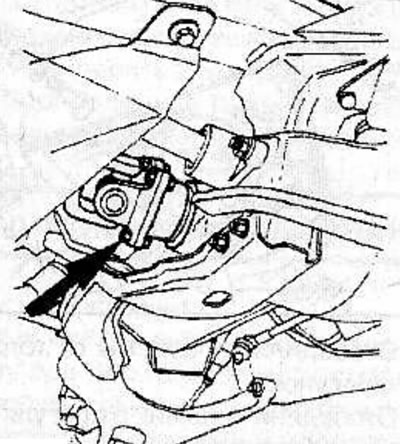

Свържете карданния вал към предния мост и го закрепете с болтове, като ги затегнете с въртящ момент от 63 Nm.

Свържете кабела към отрицателния извод на батерията.
