Motor — zostava (Opel Ascona C)

            0

Obsah: Kľukový hriadeľ a hlavné ložiská ⬇ Piestne krúžky ⬇ Piesty/ojnice ⬇ Olejové čerpadlo ⬇ Zotrvačník ⬇ Hlava valcov a teleso vačkového…⬇

Kľukový hriadeľ a hlavné ložiská



1. Skontrolujte, či sú kľuková skriňa a kľukový hriadeľ bezchybne čisté a či sú olejové kanály voľné. Ak je to možné, prefúknite priechody a otvory stlačeným vzduchom a nastriekajte cez ne čistý motorový olej, aby ste sa uistili, že nie sú upchaté.

2. Utrite dočista ložiskové sedlá v kľukovej skrini a ložiskové kryty a nainštalujte horné polovice hlavných ložiskových panví do sediel.

3. Upozorňujeme, že na zadnej strane každého ložiska je výčnelok, ktorý musí zapadnúť do vybrania na to určeného.

4. V prípade nových vložiek utrite všetky zvyšky ochranného maziva.

5. Centrálne ložisko tiež riadi axiálny pohyb kľukového hriadeľa. Upozorňujeme, že všetky polovice ložísk nachádzajúcich sa v kľukovej skrini majú mazacie otvory (pozri si fotografie).

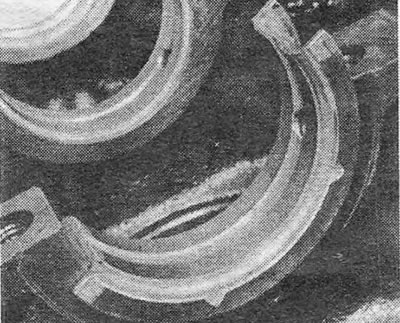

Fotografia 34.5A. Panva centrálneho hlavného ložiska. Prítlačné príruby sú viditeľné.

Fotografia 34.5A. Panva centrálneho hlavného ložiska. Prítlačné príruby sú viditeľné.

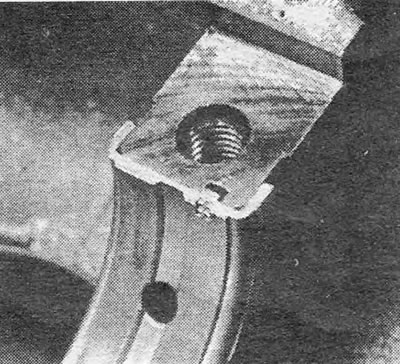

Fotografia 34.5B. Drážka pre upevnenie puzdra hlavného ložiska.

Fotografia 34.5B. Drážka pre upevnenie puzdra hlavného ložiska.




6. Po namontovaní ložiskových panvíc do kľukovej skrine a krytov ich namažte čistým motorovým olejom.

7. Naplňte okraje nového olejového tesnenia kľukového hriadeľa mazivom a nainštalujte ho na koniec kľukového hriadeľa.

8. Opatrne nainštalujte kľukový hriadeľ na jeho miesto v kľukovej skrini (pozri si fotografie).

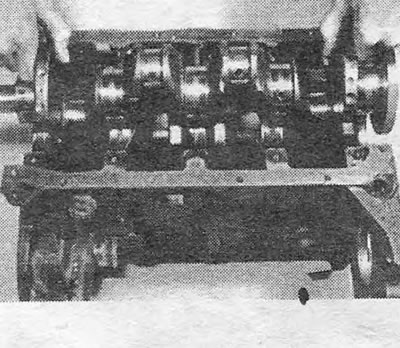

Foto 34.8A. Inštalácia kľukového hriadeľa na miesto v kľukovej skrini.

Foto 34.8A. Inštalácia kľukového hriadeľa na miesto v kľukovej skrini.

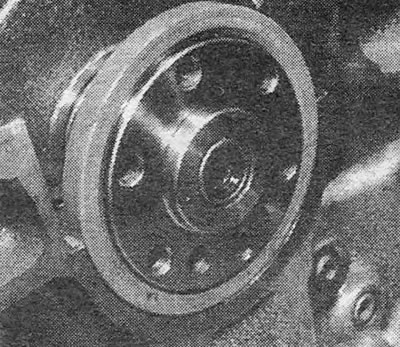

Fotografia 34.8B. Tesnenie zadného kľukového hriadeľa.

Fotografia 34.8B. Tesnenie zadného kľukového hriadeľa.


9. Namažte hlavné čapy kľukového hriadeľa a nainštalujte kryty centrálneho a medziľahlého hlavného ložiska. Utiahnite skrutky krytu na predpísaný krútiaci moment (pozri si fotografie).

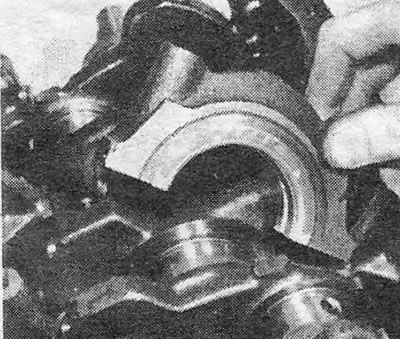

Fotografia 34.9A. Inštalácia krytu hlavného ložiska.

Fotografia 34.9A. Inštalácia krytu hlavného ložiska.

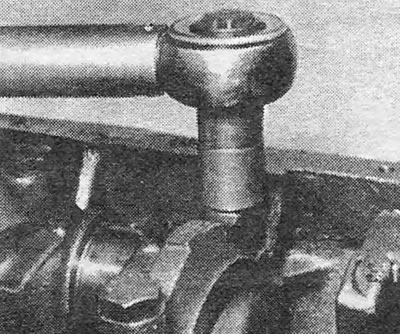

Fotografia 34.9B. Utiahnutie skrutky krytu hlavného ložiska.

Fotografia 34.9B. Utiahnutie skrutky krytu hlavného ložiska.


10. Vyčistite drážky v kryte zadného hlavného ložiska od starého tmelu a natrite vnútorné povrchy krytu tmelom, ktorý spĺňa špecifikáciu GM 15 04 200/8 983 368*. (Tento tmel sa predáva v 200 ml tubách v špecializovaných predajniach GM). Bočné drážky vo veku vyplňte vulkanizujúcim lepidlom a tmelom izbovej teploty. Po nainštalovaní krytu a utiahnutí jeho skrutiek opäť vstreknite lepiaci tmel do bočných drážok, aby ste sa uistili, že sú vyplnené. Odstráňte prebytočný tmel (pozri si fotografie).

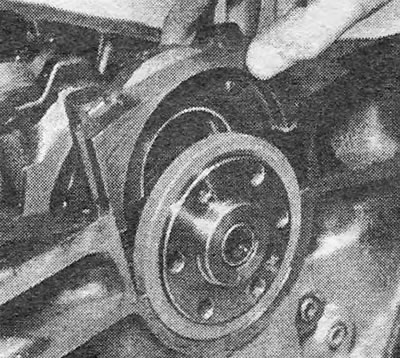

Fotografia 34.10A. Inštalácia krytu zadného hlavného ložiska.

Fotografia 34.10A. Inštalácia krytu zadného hlavného ložiska.

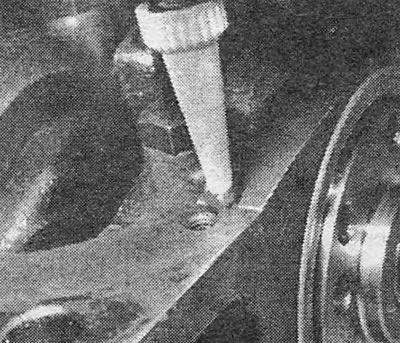

Fotografia 34.10B. Vstrekovanie vulkanizačného lepidla/tmelu s izbovou teplotou do drážok v zadnom…

Fotografia 34.10B. Vstrekovanie vulkanizačného lepidla/tmelu s izbovou teplotou do drážok v zadnom kryte hlavného ložiska.




11. Nasaďte kryt predného hlavného ložiska, namažte skrutky tmelom a utiahnite ich požadovaným krútiacim momentom. Po utiahnutí skrutiek skontrolujte, či je kryt ložiska presne v jednej rovine s čelnou plochou kľukovej skrine.

12. Otočte kľukovým hriadeľom a skontrolujte, či sa voľne otáča bez zasekávania alebo upchatých miest. Skontrolujte, či axiálny pohyb kľukového hriadeľa nepresahuje stanovené limity. V prípade potreby je možné axiálny posun nastaviť výberom iných centrálnych ložiskových panví. Axiálny pohyb kľukového hriadeľa je možné skontrolovať pomocou číselníkového meradla alebo spárových mierok vložených medzi prírubu centrálneho ložiskového puzdra a povrch kľukového hriadeľa. Pred začatím meraní skontrolujte, či je kľukový hriadeľ posunutý úplne na jednu stranu kľukovej skrine, aby sa v bode merania dosiahla čo najširšia medzera (pozri fotografiu).

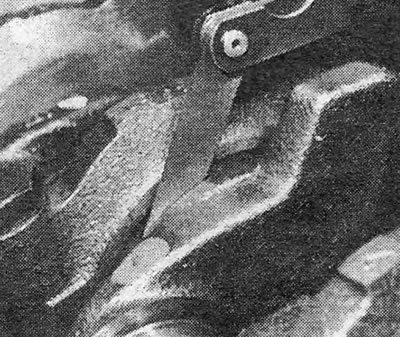

Foto 34.12. Kontrola axiálneho posunu kľukového hriadeľa pomocou hrúbkomeru.

Foto 34.12. Kontrola axiálneho posunu kľukového hriadeľa pomocou hrúbkomeru.


Piestne krúžky



13. Skontrolujte, či sú drážky krúžkov dobre vyčistené. Krúžky sú umiestnené na pieste cez spodok.

14. Aby ste zabránili skĺznutiu krúžkov do prázdnych drážok pri ich inštalácii, umiestnite pod ne mierky alebo tenké oceľové pásy. Krúžky sa inštalujú v opačnom poradí, ako boli odstránené.



15. Pri montáži piestnych krúžkov prísne dodržiavajte pokyny výrobcu. Existuje niekoľko typov kompresných a olejových krúžkov a každý typ má svoj vlastný spôsob správnej inštalácie.

16. Po namontovaní krúžkov skontrolujte, či sa kompresné krúžky môžu voľne stláčať a rozťahovať vo svojich drážkach. Niektoré typy viacdielnych krúžkov na kontrolu oleja majú tesné uloženie vo svojich drážkach, a preto sa na ne vyššie uvedené nevzťahuje. Otočte krúžky tak, aby zámky susedných krúžkov boli od seba vzdialené približne o 180 stupňov. Ak sa krúžok na stieranie oleja skladá z 2 častí, medzi ktorými je umiestnený dištančný krúžok, zámok hornej časti by mal byť posunutý voči zámku dištančného krúžku o 25 – 50 mm doľava a zámok spodnej časti o rovnakú vzdialenosť doprava.

Piesty/ojnice



17. Ako už bolo uvedené, odpojenie piestov a ojníc si vyžaduje špeciálne vybavenie a musí ho vykonať odborník.

18. Pred začatím montáže rozložte piesty s ojnicami a krytmi ložísk v poradí, v akom boli namontované vo valcoch.

19. Utrite valce a namažte ich olejom. Dobre namažte piestne krúžky.

20. Nainštalujte krúžkový kompresor na prvý piest tak, aby základňa kompresora spočívala na bloku valcov. Skontrolujte, či značky na ojnici smerujú správnym smerom (toto je mimoriadne dôležité, pretože na dne piestov nie sú žiadne zodpovedajúce značky označujúce smer).

22. Pomocou drevenej rukoväte kladiva zatlačte piest s ojnicou do valca. Kompresor zostane na bloku valcov.

23. Priložte spodnú hlavu ojnice na kľukový čap. Nainštalujte a namažte ložiskové panvy, nainštalujte kryt a utiahnite skrutky (pozri fotografiu).

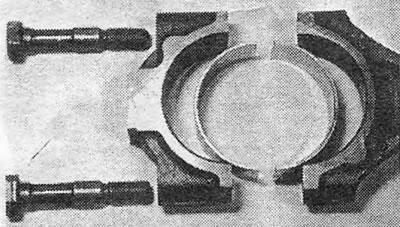

Foto 34.23A. Detaily spodnej hlavy ojnice.

Foto 34.23A. Detaily spodnej hlavy ojnice.

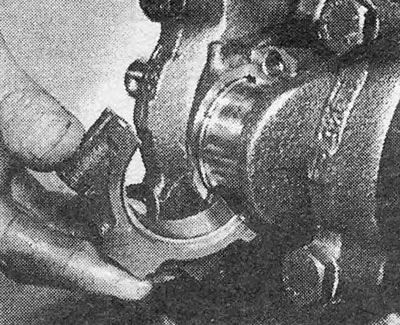

Fotografia 34.23B. Inštalácia krytu ojničného ložiska.

Fotografia 34.23B. Inštalácia krytu ojničného ložiska.

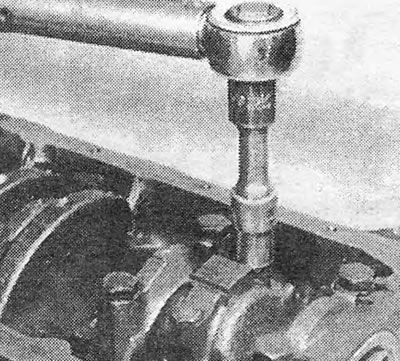

Fotografia 34.23C. Utiahnutie skrutky krytu ojničného ložiska.

Fotografia 34.23C. Utiahnutie skrutky krytu ojničného ložiska.


Olejové čerpadlo



24. Pred inštaláciou olejového čerpadla je potrebné dbať na to, aby tesniace okraje neboli poškodené a aby sa neohýbali späť na prírube na prednom konci kľukového hriadeľa. Za týmto účelom namažte čeľuste mazivom a koniec vačkového hriadeľa obalte lepiacou páskou tak, aby sa vytvoril hladký kužeľ. Nainštalujte nové tesnenie (pozri si fotografie).

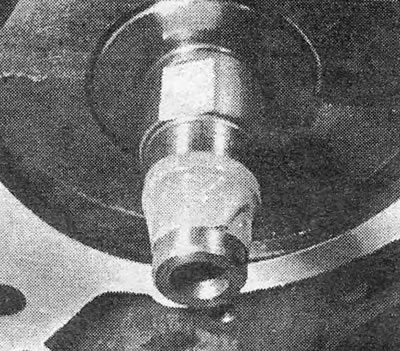

Fotografia 34.24A. Koniec kľukového hriadeľa je obalený tak, aby zakryl prírubu.

Fotografia 34.24A. Koniec kľukového hriadeľa je obalený tak, aby zakryl prírubu.

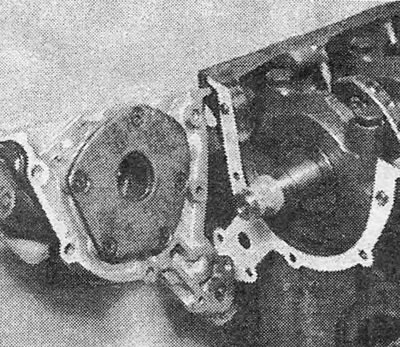

Fotografia 34.24B. Inštalácia olejového čerpadla a tesnenia.

Fotografia 34.24B. Inštalácia olejového čerpadla a tesnenia.


25. Nainštalujte čerpadlo na miesto a odstráňte lepiacu pásku.

26. Utiahnite skrutky požadovaným krútiacim momentom.

27. Nainštalujte saciu trubicu oleja a sieťový filter na miesto (pozri si fotografie).

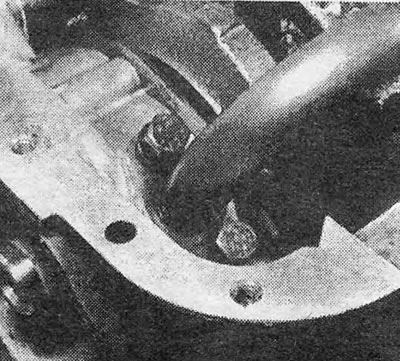

Fotografia 34.27A. Pripojovacia príruba sacieho potrubia oleja.

Fotografia 34.27A. Pripojovacia príruba sacieho potrubia oleja.

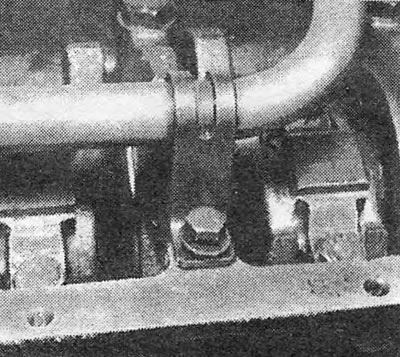

Fotografia 34.27B. Držiak nosnej trubice zberného potrubia oleja.

Fotografia 34.27B. Držiak nosnej trubice zberného potrubia oleja.


28. Nainštalujte zásobník na miesto (pozri fotografiu).

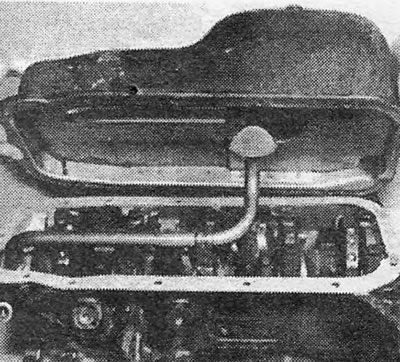

Foto 34.28. Inštalácia misky s tesnením.

Foto 34.28. Inštalácia misky s tesnením.


29. Nainštalujte kľúč na predný koniec kľukového hriadeľa, otočte motor a podoprite ho na panvici (pozri fotografiu).

Foto 34.29. Inštalácia kľúča Woodruff na kľukový hriadeľ.

Foto 34.29. Inštalácia kľúča Woodruff na kľukový hriadeľ.


Zotrvačník



30. Priložte zotrvačník k zadnej montážnej prírube kľukového hriadeľa a zarovnajte otvory pre skrutky, ktoré sú odsadené tak, aby bolo možné zotrvačník namontovať iba v jednej polohe (pozri fotografiu).

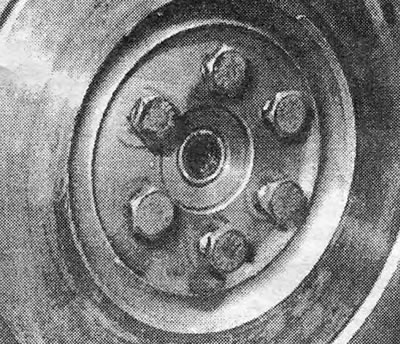

Foto 34.30. Správne nainštalovaný zotrvačník.

Foto 34.30. Správne nainštalovaný zotrvačník.


31. Naneste na skrutky zaisťovač závitov, nasaďte ich na miesto a utiahnite rukou.

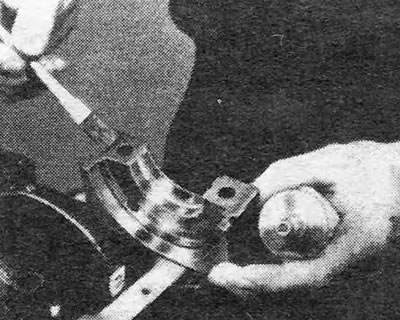

Obrázok 1.31. Nanášanie tmelu na vnútorné povrchy krytu hlavného ložiska

Obrázok 1.31. Nanášanie tmelu na vnútorné povrchy krytu hlavného ložiska


32. Zaistite ozubený veniec zotrvačníka a utiahnite skrutky na požadovaný krútiaci moment (pozri fotografiu).

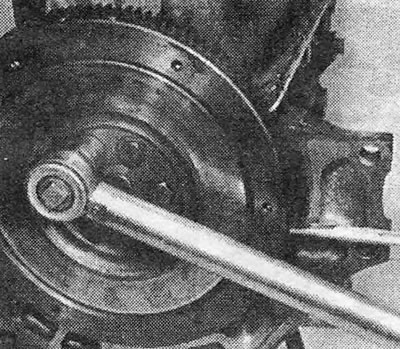

Fotografia 34.32. Utiahnutie jednej zo skrutiek zotrvačníka.

Fotografia 34.32. Utiahnutie jednej zo skrutiek zotrvačníka.

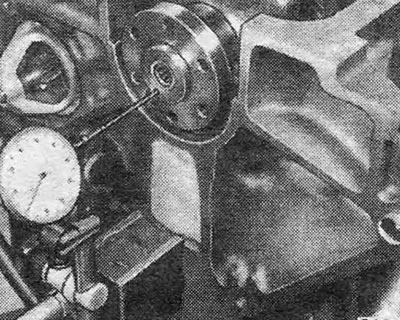

Obrázok 1.32. Kontrola axiálneho posunutia kľukového hriadeľa pomocou číselníkového meradla

Obrázok 1.32. Kontrola axiálneho posunutia kľukového hriadeľa pomocou číselníkového meradla


Hlava valcov a teleso vačkového hriadeľa



33. Skontrolujte, či sú všetky ventily a pružiny čisté a či vo vodiacich puzdrách a otvoroch hlavy valcov nezostali sadze ani brúsna pasta na ventily.

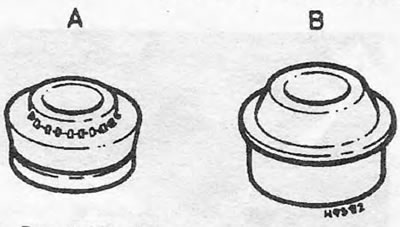

Obrázok 1.33. Rôzne typy tesnení drieku ventilu: A. Skorý typ; B. Posledný typ.

Obrázok 1.33. Rôzne typy tesnení drieku ventilu: A. Skorý typ; B. Posledný typ.


34. Začnite montáž z jedného konca hlavy valcov nasledovne.

35. Vložte ventil do vodiaceho puzdra a uistite sa, že driek ventilu je dobre namazaný. Ventily musia byť nainštalované v sedlách, na ktoré boli pripevnené (pozri fotografiu).

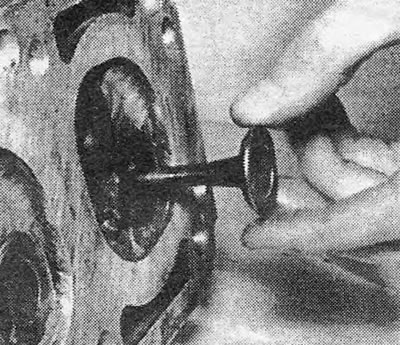

Foto 34.35. Inštalácia ventilu do hlavy valcov.

Foto 34.35. Inštalácia ventilu do hlavy valcov.


36. V prípade sacieho ventilu namontujte pružinové sedlo, v prípade výfukového ventilu - rotátor ventilu (pozri si fotografie).

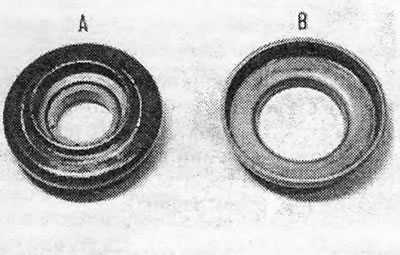

Fotografia 34.36A. Rotátor výfukového ventilu (A) a sedlo pružiny vstupného ventilu (B).

Fotografia 34.36A. Rotátor výfukového ventilu (A) a sedlo pružiny vstupného ventilu (B).

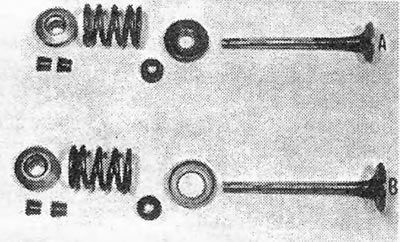

Fotografia 34.36B. Detaily ventilu: Výfukový ventil; V sacom ventile.

Fotografia 34.36B. Detaily ventilu: Výfukový ventil; V sacom ventile.


37. Držte ventil na mieste a opatrne zatlačte tesnenie drieku ventilu na vodiace puzdro, kým príruba na drieku nezapadne do drážky na puzdre. Netlačte uzáver ďalej ako do drážky, pretože by už nebol schopný plniť svoje funkcie. Upozorňujeme, že motory 1.6 a 1.8 majú upravené olejové tesnenia. Obrázok 1.33 zobrazuje starý a nový typ uzáverov škrabiek na olej. Na staršie motory je možné nainštalovať nové uzávery.

38. Nainštalujte pružinu ventilu na miesto.

39. Nainštalujte pružinovú dosku na miesto (pozri fotografiu).

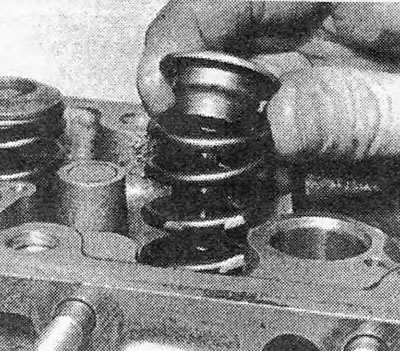

Foto 34.39. Inštalácia pružinovej dosky ventilu.

Foto 34.39. Inštalácia pružinovej dosky ventilu.


40. Koniec stlačovača pružín umiestnite na dosku a hlavu skrutky na hlavu ventilu a skrutku utiahnite tak, aby pružina klesla pod drážku na drieku ventilu. Naneste malé množstvo maziva do drážky.

41. Vložte krekry do drážky úzkym okrajom smerom k pružine. Mazivo udrží krekry na mieste (pozri fotografiu).

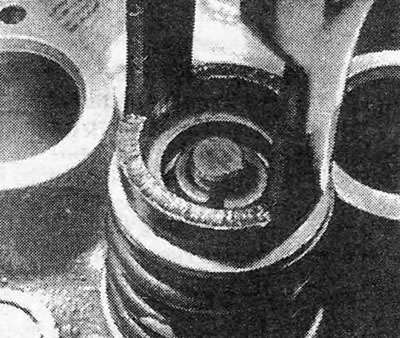

Foto 34.41. Inštalácia sušienok.

Foto 34.41. Inštalácia sušienok.


42. Pomaly uvoľnite tlak z pružiny a uistite sa, že krekry nevychádzajú z drážky. Keď je pružina úplne uvoľnená, horné okraje krekrov by mali byť navzájom zarovnané. Keď sú všetky ventily na svojom mieste, jemne poklepte na vrch každej pružiny kladivom s mäkkou plochou, aby ste krekry pevne usadili na miesto.

43. Namažte hydraulické zdvihátka a vložte ich do príslušných kanálov v hlave valcov (pozri fotografiu). Ak inštalujete nové zdvíhadlá ventilov, mali by ste ich najskôr namočiť do čistého motorového oleja a niekoľkokrát ich ručne stlačiť, aby sa nabili.

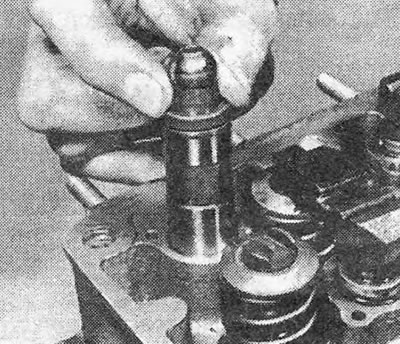

Foto 34.43. Inštalácia hydraulického zdvihátka do hlavy valcov.

Foto 34.43. Inštalácia hydraulického zdvihátka do hlavy valcov.


44. Nainštalujte vahadlá s prítlačnými podložkami. Nainštalujte nové zapaľovacie sviečky (pozri si fotografie).

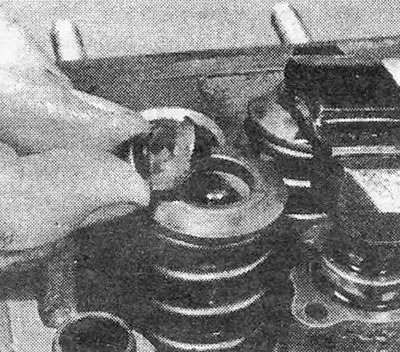

Fotografia 34.44A. Inštalácia prítlačnej dosky.

Fotografia 34.44A. Inštalácia prítlačnej dosky.

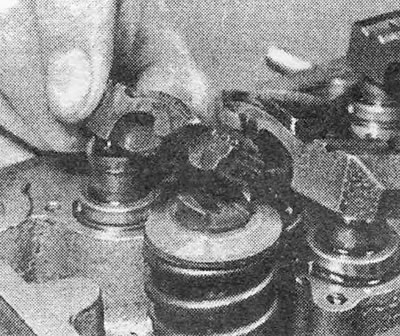

Fotografia 34.44B. Inštalácia vahadla.

Fotografia 34.44B. Inštalácia vahadla.

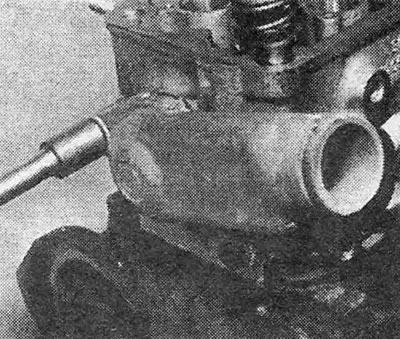

45. Nainštalujte termostat s novým tesniacim krúžkom. Nasaďte kryt termostatu a utiahnite skrutky (pozri fotografiu).

Fotografia 34.45. Utiahnutie jednej zo skrutiek krytu termostatu.

Fotografia 34.45. Utiahnutie jednej zo skrutiek krytu termostatu.


46. Na motoroch 1.3 namontujte kryt remeňa zadného vačkového hriadeľa na predný koniec krytu vačkového hriadeľa (pozri fotografiu).

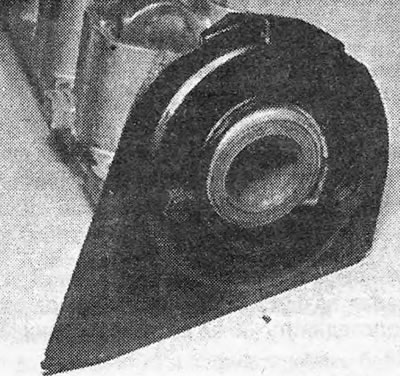

Foto 34.46. Ochranný kryt remeňa zadného vačkového hriadeľa (motor 1.3).

Foto 34.46. Ochranný kryt remeňa zadného vačkového hriadeľa (motor 1.3).


47. Namažte ložiská vačkového hriadeľa a opatrne vložte vačkový hriadeľ do jeho puzdra (pozri fotografiu).

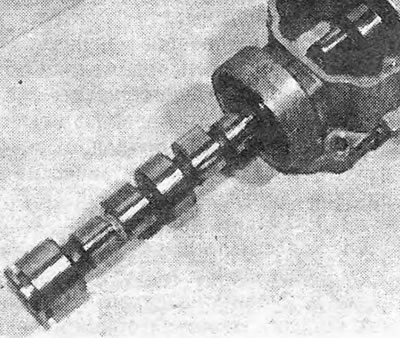

Fotografia 34.47. Vložte vačkový hriadeľ.

Fotografia 34.47. Vložte vačkový hriadeľ.


48. Nainštalujte poistnú dosku pomocou poistných skrutiek a skontrolujte axiálny pohyb vačkového hriadeľa (pozri si fotografie).

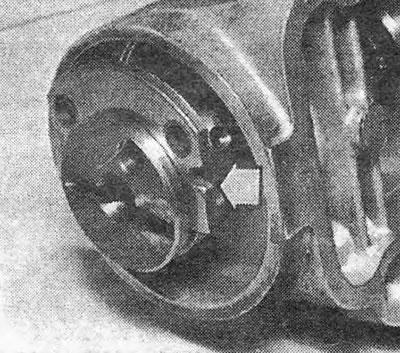

Fotografia 34.48A. Upevňovacia doska vačkového hriadeľa (znázornené šípkou).

Fotografia 34.48A. Upevňovacia doska vačkového hriadeľa (znázornené šípkou).

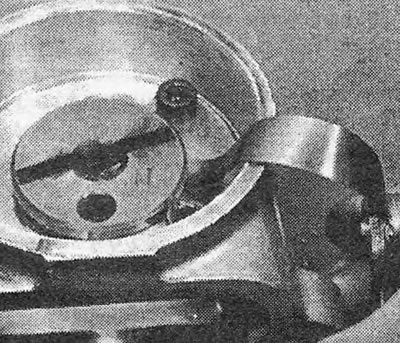

Foto 34.48B. Kontrola axiálneho pohybu vačkového hriadeľa.

Foto 34.48B. Kontrola axiálneho pohybu vačkového hriadeľa.


49. Nainštalujte nové tesnenie do držiaka (ak sa tak ešte nestalo) a pridržiavajúc vačkový hriadeľ otvoreným kľúčom namontujte ozubené koleso vačkového hriadeľa, zaistite ho skrutkou a utiahnite skrutku na požadovaný krútiaci moment (pozri fotografiu).

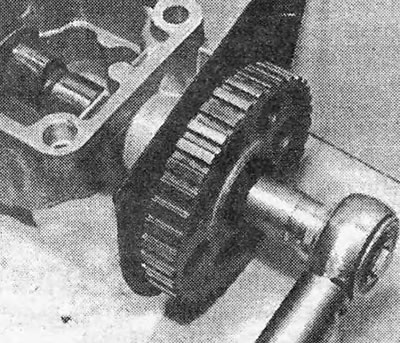

Foto 34.49. Utiahnutie skrutky ozubeného kolesa vačkového hriadeľa.

Foto 34.49. Utiahnutie skrutky ozubeného kolesa vačkového hriadeľa.


50. Dôkladne vyčistite tesniace plochy hlavy valcov a bloku.

51. Nainštalujte nové tesnenie hlavy valcov na blok valcov s nápisom OBEN smerom nahor (pozri fotografiu).

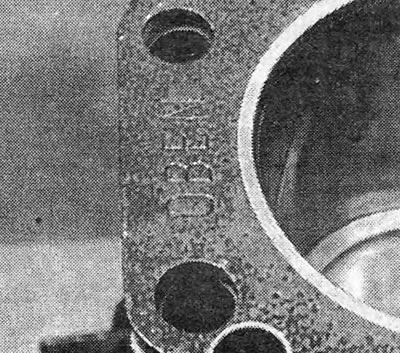

Foto 34.51. Nápis na hornom povrchu tesnenia hlavy valcov.

Foto 34.51. Nápis na hornom povrchu tesnenia hlavy valcov.


52. Nainštalujte hlavu na blok tak, aby montážne kolíky vstupovali do otvorov, ktoré sú pre ne určené (pozri fotografiu).

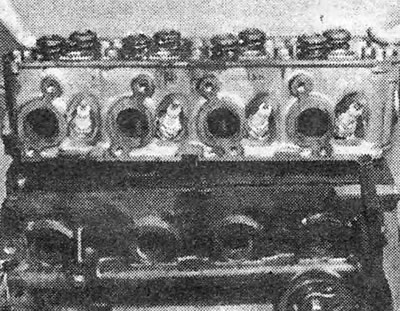

Foto 34.52. Inštalácia hlavy na blok valcov.

Foto 34.52. Inštalácia hlavy na blok valcov.

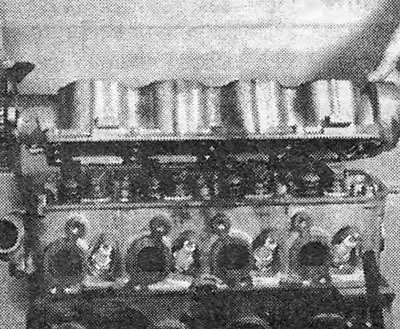

53. Naneste lepidlo na tesniace príruby hlavy valcov a telesa vačkového hriadeľa a namontujte teleso vačkového hriadeľa na hlavu valcov (značky časovania na ozubenom kolese vačkového hriadeľa sa musia zarovnať) (pozri fotografiu).

Foto 34.53. Inštalácia krytu vačkového hriadeľa.

Foto 34.53. Inštalácia krytu vačkového hriadeľa.


54. Namontujte skrutky hlavy valcov a utiahnite ich v poradí znázornenom na obrázku 1.3. Skrutky sa uťahujú v 5 fázach (pozri Špecifikácie a oddiel 8).

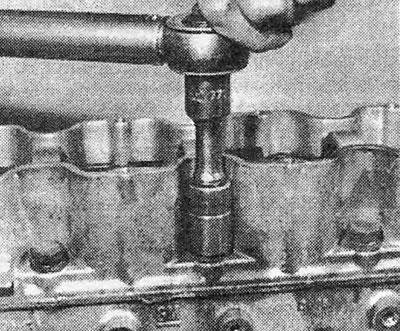

Fotografia 34.54. Utiahnutie skrutiek krytu vačkového hriadeľa

Fotografia 34.54. Utiahnutie skrutiek krytu vačkového hriadeľa


55. Nainštalujte vodné čerpadlo (pozri kapitolu 2) a utiahnite skrutky, ktoré ho držia ručne (konečné utiahnutie sa vykonáva po namontovaní remeňa vačkového hriadeľa) (pozri fotografiu).

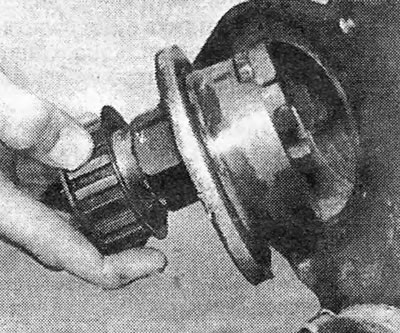

Foto 34.55. Inštalácia vodného čerpadla.

Foto 34.55. Inštalácia vodného čerpadla.


56. Zaistite kryt remeňa zadného vačkového hriadeľa skrutkami (pozri fotografiu).

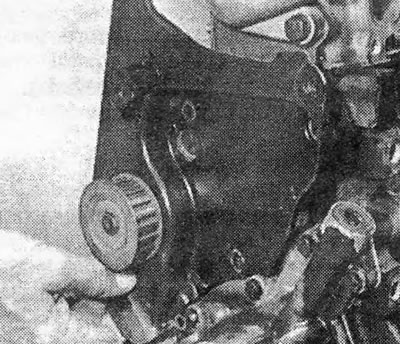

Foto 34.56. Inštalácia krytu remeňa zadného vačkového hriadeľa.

Foto 34.56. Inštalácia krytu remeňa zadného vačkového hriadeľa.


57. Nainštalujte ozubené koleso na predný koniec kľukového hriadeľa tak, aby vyvýšený kľúč na ozubenom kolese zapadol do drážky na remenici kľukového hriadeľa (pozri fotografiu).

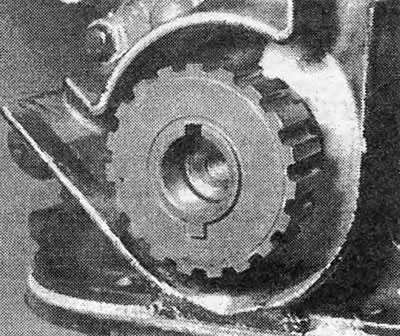

Foto 34.57. Ozubené koleso vačkového hriadeľa.

Foto 34.57. Ozubené koleso vačkového hriadeľa.


58. Zaistite ozubené koleso skrutkou a utiahnite ho požadovaným krútiacim momentom (pozri Špecifikácie).

59. Nainštalujte a napnite remeň vačkového hriadeľa (pozri časť 5).

60. Nainštalujte kryt remeňa vačkového hriadeľa. Na starších modeloch je možné skrutku horného krytu utiahnuť až po nainštalovaní krytu telesa vačkového hriadeľa s novým tesnením (pozri si fotografie).

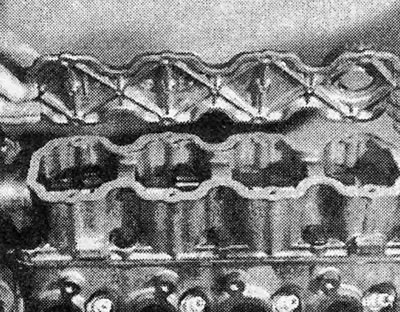

Fotografia 34.60A. Inštalácia krytu telesa vačkového hriadeľa.

Fotografia 34.60A. Inštalácia krytu telesa vačkového hriadeľa.

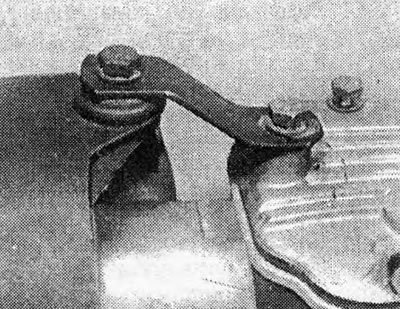

Fotografia 34.60B. Spojovací článok medzi krytom remeňa vačkového hriadeľa a krytom telesa…

Fotografia 34.60B. Spojovací článok medzi krytom remeňa vačkového hriadeľa a krytom telesa vačkového hriadeľa.


61. Spojte sacie a výfukové potrubie s novými tesneniami a utiahnite skrutky. Nezabudnite zaistiť zdvíhacie oká motora (pozri si fotografie).

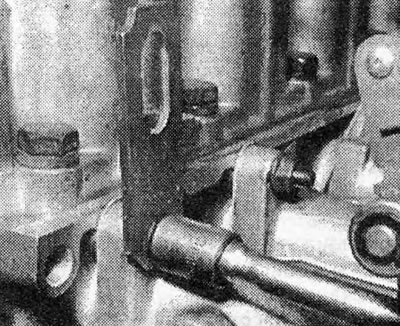

Fotografia 34.61A. Zdvíhacie oko motora spočíva na čape sacieho potrubia.

Fotografia 34.61A. Zdvíhacie oko motora spočíva na čape sacieho potrubia.

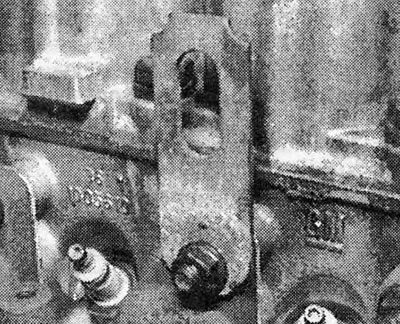

Fotografia 34.61B. Zdvíhacie oko motora, stojace na čape výfukového potrubia.

Fotografia 34.61B. Zdvíhacie oko motora, stojace na čape výfukového potrubia.


62. Pripojte teplovzdušné potrubie k výfukovému potrubiu (motory 1.3 a 1.6) (pozri fotografiu).

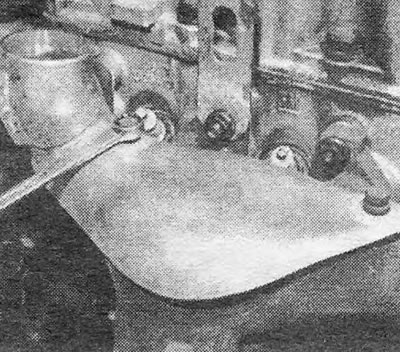

Foto 34.62. Zberač horúceho vzduchu výfukového potrubia.

Foto 34.62. Zberač horúceho vzduchu výfukového potrubia.


63. Nainštalujte príslušenstvo motora (pozri príslušné kapitoly). Alternátor a jeho hnací remeň sa neinštalujú, kým nie je motor vo vozidle, pretože inak bude prístup k pravému zadnému držiaku motora ťažký. Štartér sa inštaluje iba na motor, ktorý už bol nainštalovaný v aute.

64. Na motoroch 1,8 pripojte vstrekovací systém (pozri kapitolu 3).


Tento článok je dostupný na ruský, anglicky, bulharský, bieloruský, ukrajinský, srbský, chorvátsky, rumunský, poľský, maďarský
Kontrola článku: Kornev Georgij

Zdielať informácie:

Predchádzajúce články
Opel Ascona C: Benzínové motory
Ďalšie články

Motor — zostava (všeobecná časť)
Časti motora — kontrola a oprava alebo výmena
Motor — kontrola a výmena dielov (všeobecná časť)
Hlava valcov — demontáž, kontrola, výmena poškodených dielov a odstránenie uhlíkových usadenín
Olejové čerpadlo — generálna oprava
Motorový olej a olejový filter — výmena
Motor — montáž (manuálna prevodovka zostala na aute)
Motor a manuálna prevodovka — pripojenie pred inštaláciou na auto
Motor — montáž (s manuálnou prevodovkou)
Motor — montáž (automatická prevodovka zostala na aute)
Motor a automatická prevodovka — pripojenie pred inštaláciou na auto
Montáž motora (s automatickou prevodovkou)


Pozrite si podobné z iných príručiek automobilov Opel:
▶ Motor — demontáž a montáž (manuálna prevodovka zostáva na… Opel Astra F (1991-1998, benzín)
▶ Motor — demontáž a montáž (prevodovka zostáva v aute) Opel Vectra A (1988-1995, benzín)
▶ Kontrola zapaľovacej cievky (motor C14NZ) Opel Corsa B (1993-2000)
▶ Výmena turbodúchadla. Motor LBY/A20DTR Opel Insignia A (2008-2017)
▶ Zostava motora Opel Kadett E (1984-1995)
Odkaz na túto stránku v rôznych formátoch

Komentáre návštevníkov


Zatiaľ žiadne komentáre


Koľko bude 10 + 19 =







Vivaro A (2001-2014)
  • Všeobecné informácie
  • Návod na použitie
  • Pohonná jednotka
  • Benzínový motor F4R
  • Dieselový motor F9Q
  • Dieselový motor G9U
  • Prevodovka
  • Spojkové a hnacie hriadele
  • Manuálna prevodovka
  • Podvozok automobilov
  • Predné odpruženie
  • Zadné odpruženie
  • Brzdový systém
  • Karoséria
  • Exteriér
  • Interiér
  • Elektrické zariadenia
  • Vykurovanie a vetranie
  • Klimatizácia
  • Vybavenie a nástroje
  • Elektrické schémy
Ascona C (1981-1988)
  • Všeobecné informácie
  • Údržba auta
  • Pohonná jednotka
  • Benzínové motory
  • Dieselové motory
  • Chladiaci systém
  • Systém napájania a výfuk
  • Kontaktný zapaľovací systém
  • Bezkontaktný zapaľovací systém
  • Prevodovka
  • Spojka
  • Manuálna prevodovka
  • Automatická prevodovka
  • Hnacie hriadele
  • Podvozok automobilov
  • Systém riadenia
  • Brzdový systém
  • Odpruženie auta
  • Karoséria
  • Exteriér
  • Interiér
  • Dvere a okná
  • Elektrické zariadenia
  • Vybavenie a nástroje
  • Napájacie zariadenia
  • Elektrické obvody
Frontera B (1998-2004)
  • Všeobecné informácie
  • Používateľská príručka
  • Údržba auta
  • Napájacia jednotka
  • Benzínové motory 2,2 l
  • Benzínové motory 3,2 l
  • Dieselové motory 2,2 l
  • Chladiaci systém
  • Palivový systém (benzín)
  • Palivový systém (nafta)
  • Zapaľovací systém
  • Prevodovka
  • Spojka auta
  • Manuálna prevodovka MUA5C
  • Automatická prevodovka 4L30E
  • Podvozok
  • Zavesenie kolies a nápravy
  • Systém riadenia
  • Brzdový systém
  • Karoséria
  • Exteriér
  • Interiér
  • Dvere, zámky a okná
  • Kúrenie a klimatizácia
  • Elektrické zariadenia
  • Napájacie zariadenia
  • Vybavenie a zariadenia
  • Osvetlenie a signalizácia
  • Elektrické schémy
Frontera A (1991-1998, benzín)
  • Všeobecné informácie
  • Úvod do sprievodcu
  • Manuálny
  • Údržba auta
  • Pohonná jednotka
  • Oprava motora
  • Systém mazania
  • Chladiaci systém
  • Systém napájania a výfuk
  • Elektrika motora
  • Prevodovka
  • Spojka
  • Manuálna prevodovka
  • Kardanové hriadele
  • Podvozok
  • Brzdový systém
  • Predné odpruženie
  • Zadné odpruženie
  • Systém riadenia
  • Karoséria
  • Oprava a údržba
  • Elektrické vybavenie
  • Vybavenie a prístroje
  • Elektrické obvody
OpelBook.ru © 2017–2026 · Mobilná verzia · Užitočné články · Mapa stránok: EN BG BY UA RS HR RO PL SK HU · Spätná väzba · Vyhľadávanie na stránke
Astra F, benzín · Astra G, benzín · Astra G · Astra H · Astra J, benzín · Corsa B · Corsa C, benzín · Corsa C · Insignia A · Kadett D · Kadett E · Omega A · Omega B · Omega B2 · Vectra A, benzín · Vectra A · Vectra B, benzín · Vectra B · Vectra C · Zafira A, benzín · Frontera A, benzín · Frontera B · Ascona C · Vivaro A ·
Chceme, aby bola vaša návšteva pohodlná 🤝! Na to používame súbory cookie 🍪.
