2. Odpojte káblový zväzok pre výstražnú kontrolku brzdovej kvapaliny na uzávere plniaceho otvoru nádržky.
3. Vypnite prednú závesnú konzolu hlavného valca.
4. Uvoľnite upevňovacie matice hlavného valca a oddeľte zostavu od vzpier na vákuovom servomotore tak, aby bolo miesto na odstránenie zostavy serva. Brzdové potrubie nechajte pripojené k hlavnému valcu.
5. Vytiahnite alebo použite páku na odstránenie konektorov kolena vákuovej hadice. Posuňte zväzok káblov usmerňovača na jednu stranu.
6. Vo vozidle odpojte vratnú pružinu brzdového pedála.

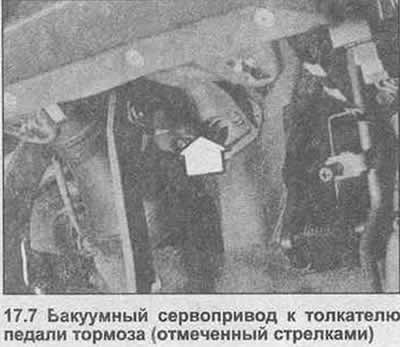

7. Odstráňte pružinovú sponu a vytiahnite kolík s hlavou a otvorom pre závlačku, ktorá pripevňuje posúvač servomotora k brzdovému pedálu (fotografiu).
8. Uvoľnite upevňovacie matice, potom sklopte zostavu servomotora z priečky do motorového priestoru. Vezmite si podložku.
9. Uvoľnite poistnú maticu a odskrutkujte objímku z posúvača. Uvoľnite poistnú maticu.
10. Uvoľnite matice a vyberte podporný záves a rozperu zo zostavy servomotora.

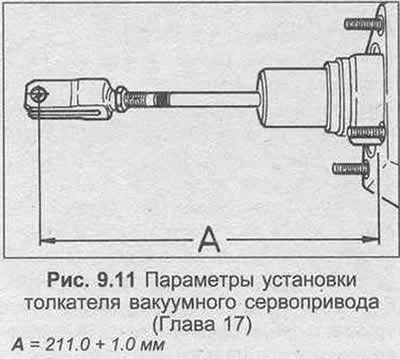

11. Najprv naskrutkujte poistnú maticu a objímku na posúvač. S posúvačom v pôvodnej polohe upravte vzdialenosť medzi montážnou plochou servomotora a stredovou čiarou otvoru pre kolík. Vzdialenosť musí byť v rozmedzí 211,0 + 1,0 mm. Utiahnite poistnú maticu.
12. Umiestnite podporný záves na zostavu servomotora spolu s novým tesnením. Utiahnite matice.
13. Nainštalujte zostavu servomotora na priečku pomocou nového tesnenia. Nainštalujte a utiahnite upevňovacie matice.
14. Spojte posúvač s brzdovým pedálom pomocou kolíka s hlavou a otvorom pre závlačku a zaistite pružinovou sponou.
15. Znovu pripojte vratné pružiny brzdového pedála.
16. Zatlačte konektor kolena vákuovej hadice do gumového tesnenia servomotora.
17. V prípade potreby vymeňte O-krúžok na prírube hlavného valca a potom umiestnite blok na stojany servomotorov. Utiahnite upevňovacie matice.
