Опрез: Имајте на уму да прашина која се ствара током хабања фрикционих облога дискова са квачилом може садржати азбест, који је штетан по здравље. Не дувајте прашину компримованим ваздухом и покушајте да је не удишете. Немојте користити раствараче на бази нафте за чишћење компоненти квачила - користите само специјална средства за чишћење кочница или чисти метил алкохол. Ставите искоришћене крпе у херметички затворену посуду.
1. Склоп помоћног цилиндра са лежајем за отпуштање је причвршћен за унутрашњу страну куполе квачила и да бисте га уклонили, потребно је демонтирати мењач.
2. Темељно обришите спољашњост цилиндра, затим олабавите спојну матицу и одвојите хидраулични вод од цилиндра (погледајте пратећу илустрацију) - одмах обришите све трагове проливене кочионе течности крпом. Уклоните 3 монтажна вијка и уклоните цилиндар са улазног вратила мењача.

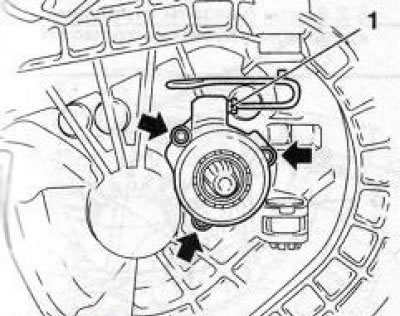

3.2 Шема уградње помоћног цилиндра квачила - стрелице показују монтажне завртње
3. Уклоните заптивни прстен који је постављен између цилиндра и кућишта ручног мењача - прстен се мора обавезно заменити. Предузмите мере предострожности да спречите да прљавштина уђе у кутију.
4. Неисправан цилиндар актуатора се не може поправити. Ако дође до цурења кочионе течности, замените склоп цилиндра.
5. Пре уградње, уверите се да су спојне површине цилиндра и кућишта мењача апсолутно чисте и суве. Поставите нови О-прстен у пријемни жлеб на кућишту мењача.
Напомена: Приликом уградње новог склопа помоћног цилиндра, заштитна стезаљка (црвена) се мора уклонити. Подмажите унутрашњи заптивни прстен цилиндра чистим уљем за пренос и пажљиво поставите цилиндар на улазно вратило мењача. Да бисте избегли оштећење унутрашњег заптивног прстена, можете користити посебан алат.
Напомена: Сваки пренос има свој уређај!
6. Даља инсталација се врши обрнутим редоследом од уклањања. Не заборавите да одзрачите хидраулични систем (види одељак 4).
