1. Уклоните радилицу из блока цилиндра.

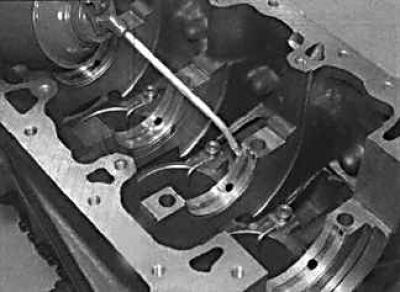

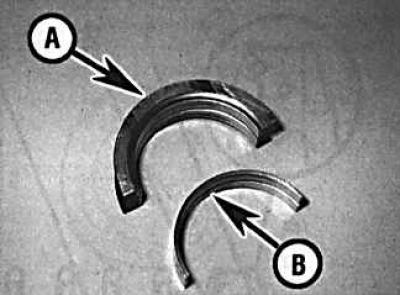

Очистите задњи део шкољке лежаја и место уградње у блок цилиндра и капице главних лежајева. Поставите шкољке лежаја на њихова места (на свим моторима осим 1.7Л дизел мотора, централни главни лежајеви (А) имају потисне полупрстенове (Б)).
2. Подмажите радну површину лежаја чистим моторним уљем и уградите радилицу у блок цилиндра мотора.

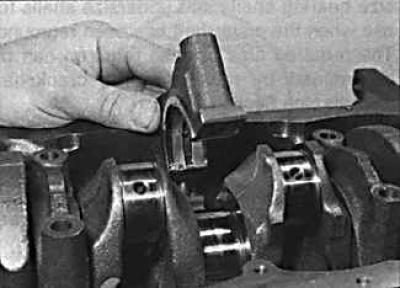

3. Измерите аксијални зазор радилице.
4. Подмажите доње шкољке лежајева у поклопцима главних лежајева чистим моторним уљем и проверите да ли су језичци на шкољкама у жлебовима на поклопцу. Уградите прве до четврте капице главних лежајева и заврните их на место без затезања.

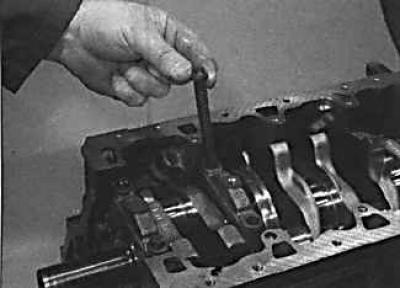

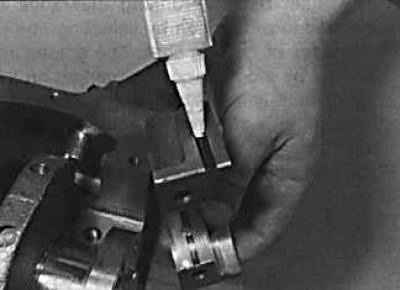

5. Уверите се да је поклопац задњег лежаја чист и сув, затим нанесите слој заптивача на жлебове са сваке стране поклопца и поставите поклопац на блок мотора.
6. Подмажите вијке поклопца лежаја радилице чистим моторним уљем, уметните их у поклопце и затегните руком.

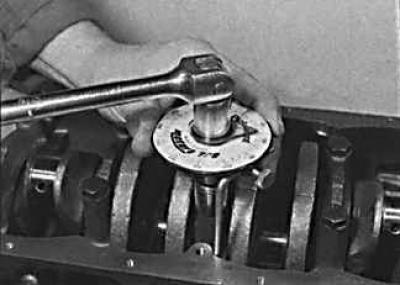

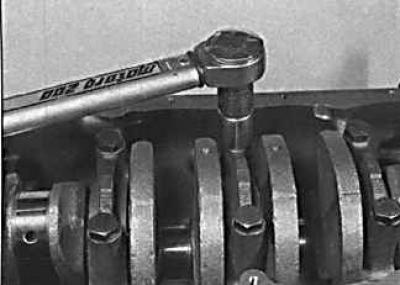

7. Постепено и дијагонално од центра до ивице, затегните вијке за причвршћивање поклопца лежаја у неколико корака (лево - до потребног обртног момента, десно - окретањем до потребног угла).
8. Након затезања вијака поклопца главног лежаја, притисните заптивач у жлеб задњег поклопца радилице. Обришите вишак заптивача.
9. Проверите да ли се радилица окреће глатко и без лепљења.
10. Уградите клипове са клипњачама.
11. Уградите нову леву уљну заптивку радилице, замајац, пумпу за уље, главу цилиндра, ременице разводног ремена и зупчасти каиш.
Бензински мотори 1,8 и 2,0 л
12. Инсталирајте радилицу (погледајте тачка 1).
13. Проверите да ли су поклопци лежаја и блок главног лежаја чисти и суви, а затим поставите блок главног лежаја на блок цилиндра. Затегните монтажне завртње главне јединице у дијагоналном низу од центра до ивице до потребног обртног момента.
14. Уградите преграду у подножје блока цилиндра и причврстите завртњима, притегнувши их на потребан обртни момент.
15. Уградите нову леву уљну заптивку радилице, замајац, пумпу за уље, главу цилиндра, ременице зупчастог ремена и зупчасти каиш.
Дизел мотор 1,7 л
16. Уклоните радилицу из блока мотора.
17. Очистите задњи део шкољке лежаја и место уградње у блок цилиндра и капице главних лежајева.
18. Инсталирајте уметке на њихова места, док избочина на уметку треба да буде поравната са жлебом на поклопцу.
19. Користећи малу количину масти, причврстите потисне подлошке на други поклопац лежаја и проверите да ли су жлебови за уље у сваком полупрстену окренути према радилици.
20. Подмажите горње шкољке лежајева радилице чистим моторним уљем и уградите радилицу.

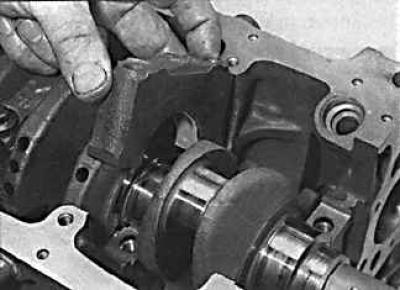

21. Измерите аксијални зазор радилице.
22. Проверите да ли су доње шкољке лежаја правилно постављене у поклопце лежаја и поставите поклопце на блок цилиндра. Стрелице на поклопцима лежајева морају показивати ка зупчастом ремену.
23. Подмажите вијке за причвршћивање поклопца моторним уљем и затегните их равномерно и постепено до наведеног момента у дијагоналном низу од центра до ивице.
24. Проверите да ли се радилица лако и равномерно окреће.

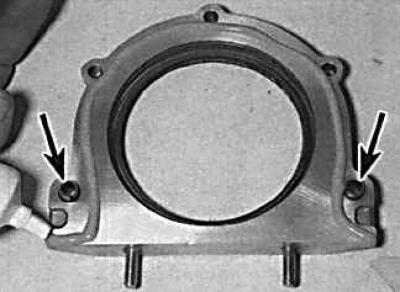

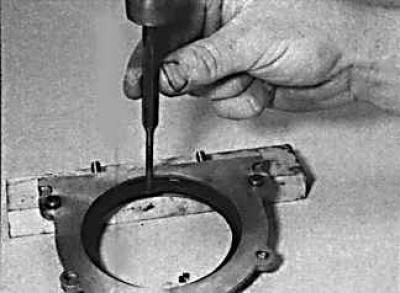

25. Проверите да ли су спојне површине задњег поклопца радилице и блока цилиндра чисте и суве. Користећи сечиво одвијача као полугу, уклоните заптивни прстен са поклопца.
26. Нанесите танак слој заптивача на спојну површину задњег поклопца радилице и поставите поклопац на мотор.
27. Уградите клипове и клипњаче. Уградите нову задњу уљну заптивку радилице, затим поставите замајац, кућиште пумпе за уље, главу цилиндра, ременицу разводног ремена и нови зупчасти каиш.
Дизел мотор 2.0 л
28. Уклоните радилицу из блока цилиндра.
29. Очистите задњи део шкољке лежаја и место уградње у блок цилиндра и капице главних лежајева. Поставите облоге на своје место.
30. Подмажите радну површину лежаја чистим моторним уљем и уградите радилицу у блок цилиндра мотора.
31. Измерите аксијални зазор радилице.
32. Подмажите доње шкољке лежајева у поклопцима главних лежајева чистим моторним уљем и проверите да ли су језичци на шкољкама у жлебовима на поклопцу. Уградите прве до четврте капице главних лежајева и заврните их на место без затезања.
33. Уверите се да је поклопац задњег лежаја чист и сув, затим нанесите слој заптивача на жлебове са сваке стране поклопца и поставите поклопац на блок мотора.
34. Подмажите вијке поклопца лежаја радилице чистим моторним уљем, уметните их у поклопце и затегните руком.

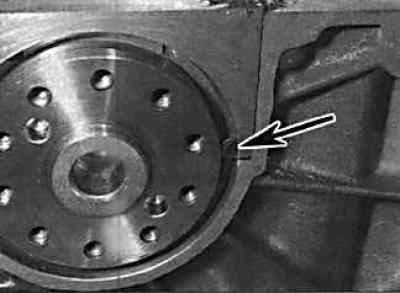

35. Постепено и дијагонално од центра до ивице, затегните вијке за причвршћивање поклопца лежаја у неколико корака.

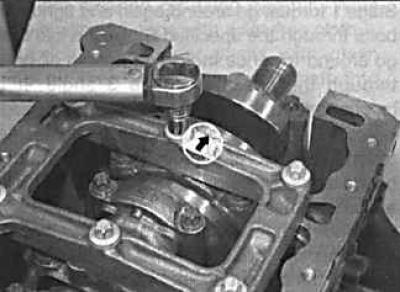

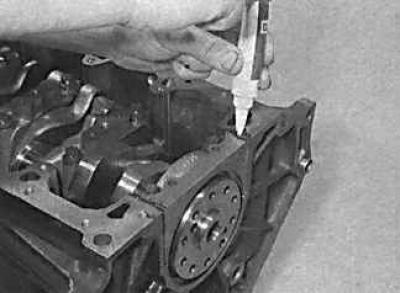

36. Након затезања вијака поклопца главног лежаја, притисните заптивач у жлеб задњег поклопца радилице (напуните жлеб заптивачем док се заптивач не појави из отвора приказаног стрелицом). Обришите вишак заптивача.

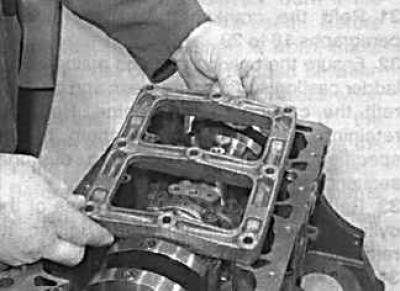

37. Проверите да ли су поклопци лежаја и главни блок лежаја чисти и суви. Уградите главни блок на мотор тако да је цев на главном блоку окренута према ланцу разводног механизма. Затим поставите завртње и затегните завртње на наведени обртни момент у дијагоналном низу од центра до ивице.
38. Уградите нову леву уљну заптивку радилице, затим поставите замајац, ланце, ланчанике и главу цилиндра.
