Мотор са једним брегастим вратилом изнад главе
Уклањање
1. Одспојите негативни кабл са батерије.
2. Отпустите завртње стезаљке који причвршћују главни ваздушни канал за кућиште лептира за гас и мерач протока ваздуха, а затим уклоните главни ваздушни канал.
3. Отпустите завртањ за стезање, одвојите црево за контролу брзине у празном ходу од кућишта лептира за гас.
4. Одвојите црево за одзрачивање од поклопца брегастог вратила до кућишта лептира за гас.
5. Одвојите црева расхладне течности са кућишта лептира за гас. Затворите отворене крајеве црева да бисте спречили даљи губитак расхладне течности.
6. Одвојите ожичење од сензора положаја лептира за гас.
7. Отпустите причврсну копчу, а затим одвојите крај кугле кабла гаса од полуге.

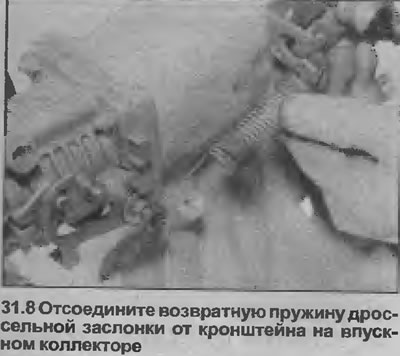

8. Повуците О-прстен кабла гаса од држача на усисној грани, затим одвојите повратну опругу лептира за гас од држача (погледајте илустрацију).
9. Урадите завршну проверу да бисте се уверили да су сва релевантна црева и жице искључени и да су уклоњени са кућишта лептира за гас.

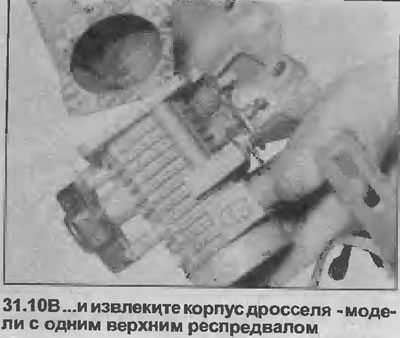

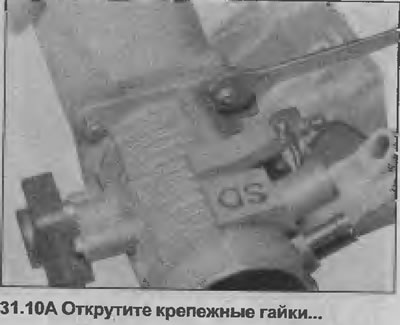

10. Одврните четири монтажне матице, уклоните кућиште лептира за гас са усисне гране (погледајте слике). Приступ доњим наврткама је отежан, па ће можда бити потребно да се два црева за довод горива померите у страну. Пазите да не деформишете црева.
11. Уклоните заптивку.
12. Ако је потребно, сензор положаја лептира за гас се може уклонити са кућишта лептира за гас, види. Поглавље 23.
Инсталација
13. Обавите инсталацију обрнутим редоследом, обраћајући пажњу на следеће.
14. Где је применљиво, инсталирајте сензор положаја лептира за гас као што је описано у Поглавље 23.

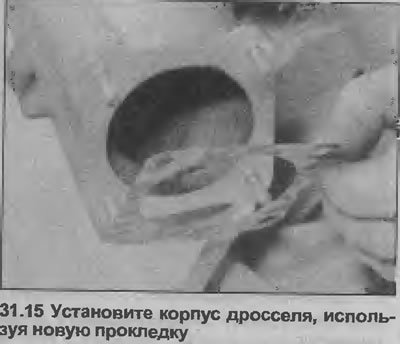

15. Инсталирајте кућиште лептира за гас користећи нову заптивку (погледајте илустрацију).
16. Уверите се да су сва црева и жице исправно повезани.
17. Проверите ниво расхладне течности и, ако је потребно, допуните је као што је описано у Одељак 3.
18. Проверите и, ако је потребно, подесите отвор кабла за гас као што је описано у Поглавље 19.
Мотор са дуплим брегастим вратилом
Уклањање
19. Одспојите негативни кабл са батерије.
20. Одврните завртањ који причвршћује главни ваздушни канал на леву страну мерача протока ваздуха.
21. Користећи насадни кључ, уклоните четири вијка који причвршћују склоп грејача за тело лептира за гас. Подигните склоп грејача са кућишта лептира за гас, одвојите црево од основе склопа, а затим уклоните склоп грејача.
22. Одвојите ожичење од сензора положаја лептира за гас.

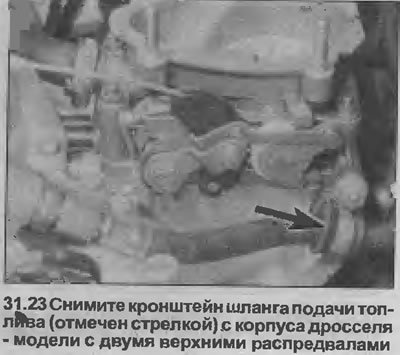

23. Отпустите монтажну матицу и уклоните држач црева за довод горива на левој страни кућишта лептира за гас (погледајте илустрацију).
24. Повуците сајлу са ручице гаса.
25. Одвојите црево за одзрачивање од тела лептира за гас.
26. Одвојите вакуумску линију са врха регулатора притиска горива.
27. Урадите завршну проверу да бисте се уверили да су сва релевантна црева, цеви и жице искључени и удаљени од кућишта лептира за гас.
28. Одврните четири монтажне матице и уклоните кућиште лептира за гас са усисне гране. Уклоните заптивку.
29. Ако је потребно, сензор положаја лептира за гас се може уклонити из кућишта лептира за гас, ако је потребно, пратите упутства Поглавље 31.
30. Ни под којим околностима не покушавајте да подесите полугу за гас. Ако је вуча неисправна, контактирајте свог продавца Opel.
Инсталација
31. Извршите инсталацију обрнутим редоследом, обраћајући пажњу на следеће.
32. Где је применљиво, инсталирајте сензор положаја лептира за гас као што је описано у Поглавље 23.
33. Инсталирајте кућиште лептира за гас користећи нову заптивку.
34. Уверите се да су сва црева, цеви и жице исправно повезани.
35. На крају, проверите и, ако је потребно, подесите отвор кабла за гас као што је описано у Поглавље 19.
