Поклопац прекидача и вођица дистрибутера — уклањање и инсталација (Opel Vectra A)

Напомена: Пре него што почнете, погледајте. Поглавље 3.

Уклањање

Модели 14 NV и 16 SV

1. Одспојите негативни кабл са батерије.

2. Означите положај сваке жице високог напона да бисте избегли забуну током инсталације, а затим одвојите жице од свећица (повуците конекторе). Такође одвојите жицу високог напона са намотаја за паљење.

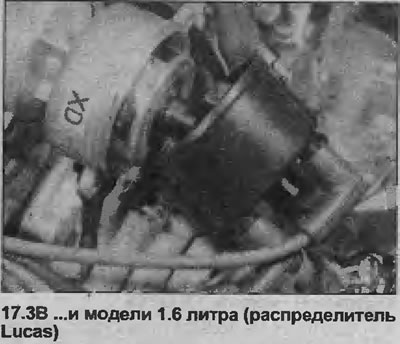

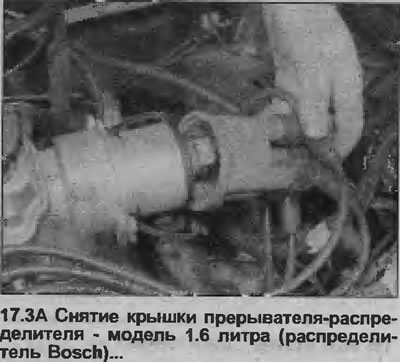

3. На дистрибутеру Bosch помоћу шрафцигера уклоните две опружне копче и уклоните поклопац разводника. На дистрибутеру Lucas одврните два мала вијка и уклоните поклопац (погледајте слике).





4. Ротор разводника је једноставно постављен на крај вратила разводника.

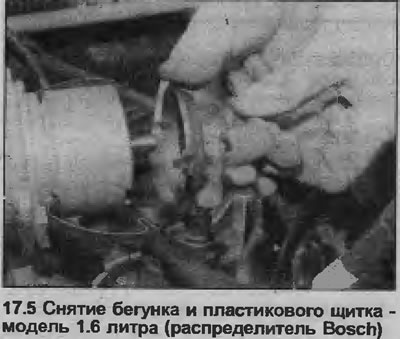

5. По потреби на дистрибутеру Bosch можете повући пластични штит са краја да бисте добили приступ компонентама разводника (погледајте илустрацију).

Остали модели

6. Поступите као што је описано у тачкама 1 и 2.

7. На моделима са две брегасте осовине изнад главе (осим Кс20 XEV), одврните два завртња за причвршћивање, уклоните поклопац свећице са поклопца брегастог вратила.

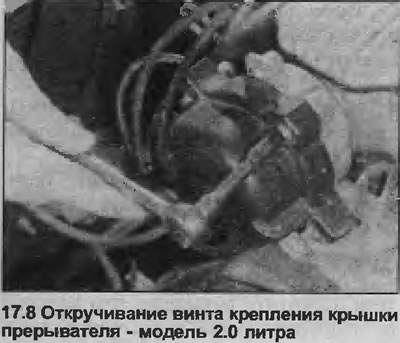

8. Одврните три монтажна завртња и уклоните поклопац разводног прекидача (погледајте илустрацију).

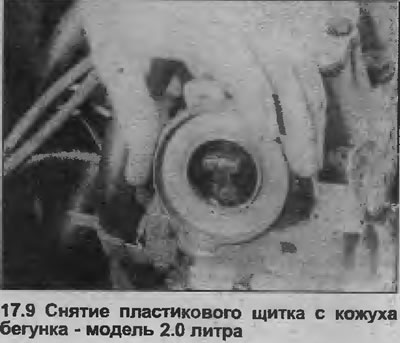

9. Уклоните пластични штит са кућишта ротора разводника. Штит је уграђен у кућиште, са О-прстеном у жлебу дуж периферије. Ослободите штит, водећи рачуна да не оштетите клизач разводника (погледајте илустрацију).

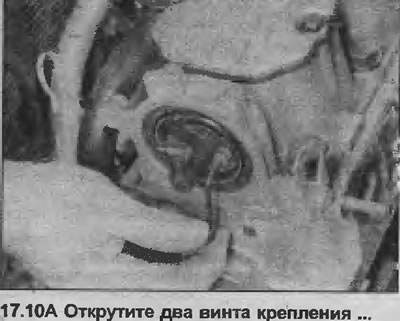

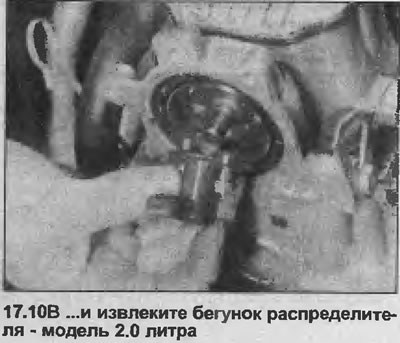

10. Користећи насадни кључ, олабавите два монтажна завртња и уклоните ротор разводника, остављајући металну главчину ротора у кућишту (погледајте слике).







11. Проверите стање О-прстена на пластичном штитнику, замените га ако је потребно.

Инсталација

12. Обавите инсталацију обрнутим редоследом. Имајте на уму да се разводник може инсталирати само у једном положају. Ако је потребно, окрените металну главчину ротора тако да се рупе за завртње поравнају са рупама на разводној водилици и крају брегастог вратила. Уверите се да су високонапонске жице правилно повезане.
