Напомена: Пре него што почнете да растављате дистрибутер, сазнајте да ли су резервни делови доступни и колико коштају. Можда би било исплативије заменити цео склоп дистрибутера.
Модели 14 NV
Демонтажа
1. Уклоните разводник као што је описано у Поглавље 18, поступите на следећи начин.
2. Уклоните вођицу разводника и пластични штит.
3. Горња потпорна плоча се може уклонити одвртањем два монтажна завртња, међутим, осим вакуумског блока, ниједан други део за разводник није доступан и није потребно подешавање.
4. Ако је потребно, вакуумски блок се може уклонити одвртањем два завртња и одвајањем полуге од потпорне плоче. Имајте на уму да су завртњи различите дужине, дужи шраф такође причвршћује један од држача поклопца прекидача-разводника.
Инспекција
5. Вакумска комора се може тестирати стварањем вакуума у вакуумском каналу, погонска шипка треба да се креће унутар блока.
Након престанка усисавања, погонска шипка треба да се врати у првобитни положај.
Ако се шипка не помера како је описано, замените вакуумску комору.
6. Проверите стање поклопца прекидача-разводника да бисте били сигурни да нема знакова контактне корозије или изгорелих трагова у облику танке црне линије између контаката.
Проверите да ли се карбонска четкица у средини поклопца слободно креће. Замените поклопац ако је потребно.
7. Ако је метални део вођице јако изгорео или ослабљен, замените га. Ако има лаганих наслага угљеника или корозије; ово се може очистити фином турпијом.
8. Проверите стање О-прстена на задњој страни кућишта разводника, замените га ако је потребно.
Скупштина
9. Монтажа се врши обрнутим редоследом. Уверите се да је ручица за контролу вакуумске коморе правилно уклопљена у избочину на потпорној плочи.
10. Инсталирајте разводник као што је описано у Поглавље 18, а затим проверите и, ако је потребно, подесите време паљења као што је описано у Поглавље 21.
Модели 16 SV
Демонтажа
11. Након уклањања дистрибутера како је описано у Поглавље 18, уклоните вођицу разводника и, на разделнику Bosch, уклоните пластични штит.

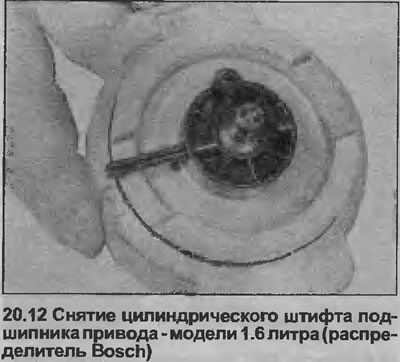

12. Користећи бушилицу, пажљиво избијте цилиндрични клин који причвршћује пластични погонски лежај за задњи део вратила разводника (погледајте илустрацију).

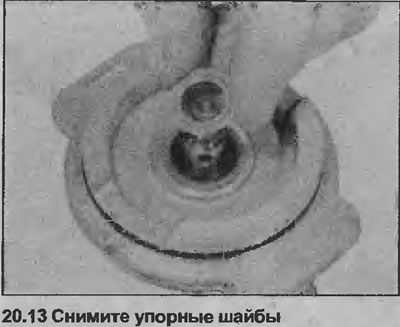

13. Уклоните погонски лежај, уклоните потисне подлошке са краја вратила (погледајте илустрацију).

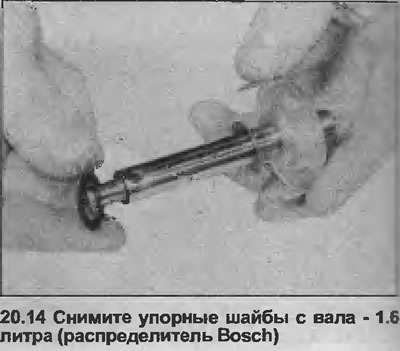

14. Уклоните осовину (заједно са оштрицом окидача) из кућишта разводника, уклоните потисне подлошке са осовине (погледајте илустрацију).

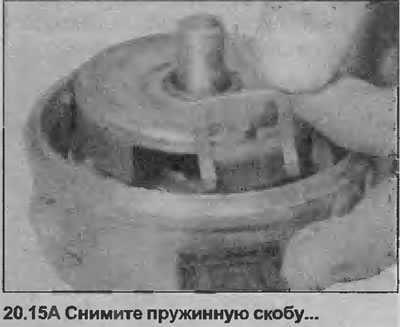

15. На дистрибутеру Lucas, уклоните опружну копчу из унутрашњости кућишта, а затим уклоните терминални блок.

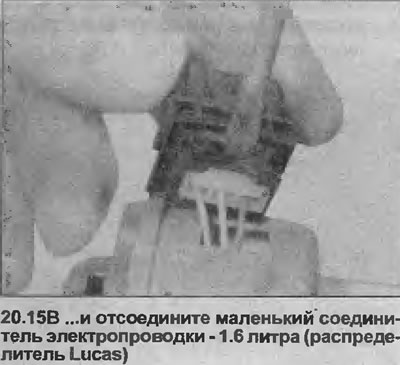

Одвојите мали конектор за ожичење са унутрашње стране прикључног блока (погледајте слике).

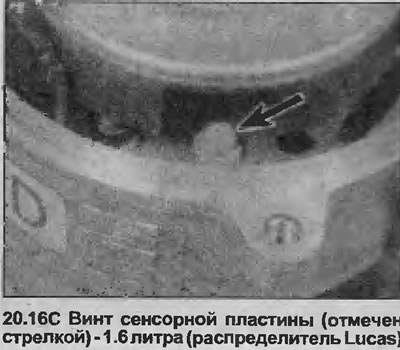

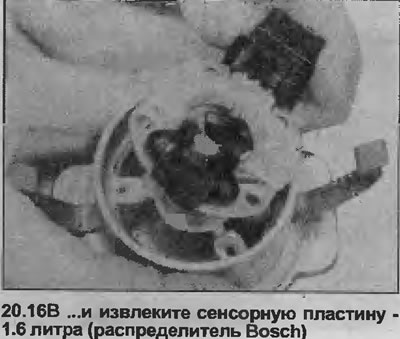

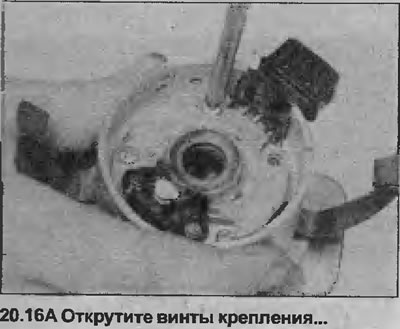

16. Одврните завртње и уклоните плочу сензора са кућишта разводника (погледајте слике).
Инспекција
17. Прегледајте поклопац разводника и ротор разводника као што је описано у корацима 6 и 7. Прегледајте О-прстенове на задњем делу кућишта разводника и на задњој страни осовине, замените ако је потребно.
Скупштина
18. Монтажа се врши обрнутим редоследом.
Уверите се да су потисне подлошке правилно постављене.
Имајте на уму да погонски лежај мора бити инсталиран тако да погонски језичак на лежају стане у жлеб на врху вратила развода (могуће је уградити погонски лежај за 180° из ове позиције).
19. Инсталирајте разводник као што је описано у Поглавље 18, а затим проверите и, ако је потребно, подесите време паљења као што је описано у Поглавље 21.
Модели са две брегасте осовине изнад главе
20. Поклопац разводника и ротор разводника могу се проверити као што је описано у тачкама 6 и 7.
