2. Principalele părți ale sistemului de aprindere fără contact sunt unitatea de comandă, bobina de aprindere și distribuitorul antrenat de arborele cu came.
3. Sistemul folosește o tensiune foarte mare și, prin urmare, atunci când lucrați cu el cu contactul pus, trebuie luate măsurile de precauție corespunzătoare.
4. Sistemul cu efect Hall constă dintr-un magnet permanent, un detector/amplificator și un rotor cu 4 pale. Când una dintre palete închide detectorul/amplificatorul, nu se generează tensiune în detector și unitatea de control trece curent prin înfășurarea de joasă tensiune a bobinei.
5. Din cauza rotației rotorului, lama nu mai acoperă detectorul și cade în câmpul magnetic al unui magnet permanent. Datorită efectului Hall, pe placa detectorului apare o tensiune mică, care apoi crește și determină unitatea de control să întrerupă fluxul de curent către înfășurarea primară a bobinei.
6. Unitatea de control include un circuit care oprește circuitul de joasă tensiune dacă intervalul de timp dintre două semnale consecutive depășește 1,5 secunde. Acea. Bobina și circuitele interne sunt protejate în cazul în care lăsați din greșeală contactul pus.

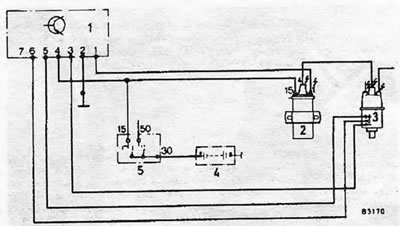

Desen 4.6. Diagrama sistemului electronic de aprindere Bosch: 1. Unitate de control; 2. Bobina de aprindere; 3. Distribuitor; 4. Baterie; 5. Comutator de contact.
7. Vă recomandăm să limitați dezasamblarea acestui tip de distribuitor de sistem la acele operațiuni specificate în secțiunile următoare.

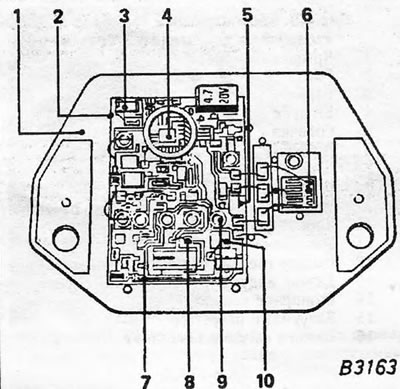

Desen 4.7. Unitate electronică de comandă a aprinderii Bosch: 1. Suport metalic; 2. Placă de folie groasă; 3. Cip condensator; 4. Regulator pentru starea de contact închis; 5. Rezistor de precizie (pentru măsurarea curentului); 6. Treapta de iesire tranzistor; 7. Conductoare; 8. Cip diodă; 9. Contacte pentru cabluri de conectare; 10. Cipul diode Zener.
8. Rezistorul de balast nu este utilizat cu sistemele de aprindere fără contact, dar uneori poate fi găsit pe ele ca parte a altor cablaje. Când localizați un rezistor de balast, rețineți că nu are nicio funcție și poate fi ignorat.
