Wycofanie
1. Otwórz maskę i odłącz od niej wypełniony gazem ogranicznik teleskopowy, w tym celu lekko podnieś wspornik blokujący śrubokrętem i zdejmij zębatkę z górnej kulistej podpory - do podparcia maski potrzebna będzie pomoc asystenta.
2. W celu późniejszej instalacji zakreśl markerem pozycję zawiasów na okapie (zobacz opór. ilustracja).

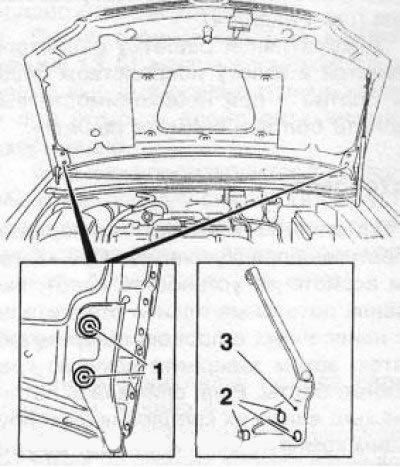

10.2 Śruby (1) zawiasy kaptura (3): 2. Wkręty mocujące zawias do korpusu
3. Wykręć 4 śruby mocujące (2 z każdej strony) (patrz ilustracja 10.2), a następnie z pomocą asystenta zdejmij maskę i odłóż ją na bok. W razie potrzeby po odkręceniu 3 śrub wyjąć zawiasy z korpusu.
Uwaga: Aby to zrobić, musisz najpierw zdjąć osłonę chłodnicy (patrz rozdział 4).
4. Ozdobna osłona chłodnicy jest przymocowana do maski ośmioma śrubami - w razie potrzeby odkręć śruby i zdejmij osłonę.
Instalacja
5. Montaż odbywa się na zlecenie, powrót na zlecenie demontażu. Z pomocą asystenta zamontuj okap, wyrównując listwy zawiasów ze śladami wykonanymi podczas procesu demontażu, a następnie ręcznie dokręć śruby mocujące. Jeśli zawiasy zostały usunięte, nasmaruj śruby ich mocowania za pomocą masy mocującej (np. Loctite 243)
6. Zamknij maskę, dopasuj ją do otworu w korpusie i wyreguluj szczeliny (patrz poniżej).
7. Po zakończeniu regulacji dokręcić śruby i przymocować górny koniec ogranicznika gazowego do maski.
Regulacja szczeliny kaptura
8. Poluzuj śruby pokrywy (jeśli nie został wcześniej usunięty).
9. Zamknij maskę i upewnij się, że szczeliny jej styku z prawym i lewym błotnikiem są takie same, w razie potrzeby dokonaj odpowiednich regulacji, a następnie dokręć śruby mocujące maskę z wymaganą siłą. (zobacz specyfikacje).
10. Zdejmij osłonę chłodnicy (patrz rozdział 4), poluzuj śruby mocujące zawiasy do nadwozia (jeśli nie zostały wcześniej usunięte) i ustawić wysokość boku okapu, przesuwając zawiasy na wymaganą wysokość.
11. Obracając czterema ogranicznikami amortyzatora zamontowanymi na belce uchwytu zamka maski, wyreguluj wysokość przedniej krawędzi tego ostatniego. Maska jest wyregulowana prawidłowo, jeśli w pozycji zamkniętej jej krawędzie pokrywają się na wysokości z krawędziami sąsiednich elementów nadwozia. Dokręcić śruby mocujące wymaganym momentem obrotowym.
12. Zamontuj i wyreguluj zatrzask maski (patrz poniżej). Zamknąć maskę i jeszcze raz sprawdzić jej położenie oraz łatwość otwierania/zamykania, w razie potrzeby powtórzyć regulację.
13. Zamontować osłonę chłodnicy (patrz rozdział 4).
Montaż haka zabezpieczającego i zatrzasku zamka nasady
Uwaga: Podczas instalowania nowego okapu hak i trzpień należy ponownie zainstalować ze starego lub zakupić osobno.
14. Zamontuj hak zabezpieczający ze sprężyną i nitowanym kołkiem osiowym na kapturze, jednocześnie wykonaj szczypcami wycięcie na końcu nitu i rozepnij go (zobacz opór. ilustracja).

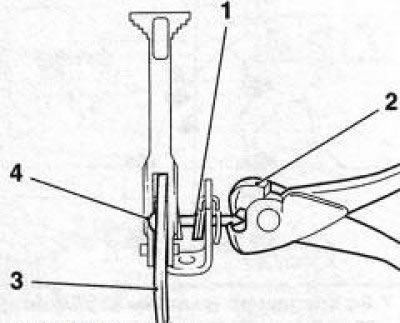

10.14 Schemat mocowania haka zabezpieczającego zamek maski: 1. Wiosna; 2. Szczypce; 3. Haczyk; 4. Nitowany sworzeń osi
15. Przymocuj zespół zatrzasku zamka do maski (zobacz opór. ilustracja) i dopasować rozmiar «X», która nie powinna wykraczać poza zakres 40-45 mm. Rozmiar «X» mierzona od powierzchni okapu do krawędzi pralki. Następnie trzymając kluczem zatrzask zamka dokręcić nakrętkę momentem 22 Nm.

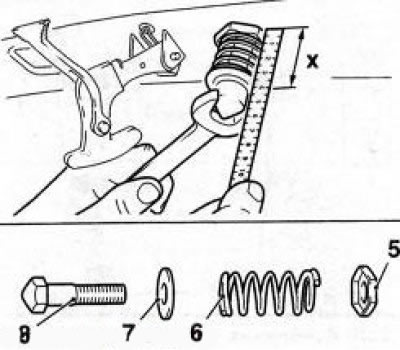

10.15 Regulacja wysokości zatrzasku zamka maski: 5. Przeciwnakrętka; 6. Wiosna; 7. Podkładka; 8. Zatrzask X=40-45mm
16. Na zakończenie regulacji nasmarować czop zamka smarem uniwersalnym.
