2. Odłączyć osłonę przedniego nadkola od osłony przedniego zderzaka (zobacz sekcję 7), w modelach z silnikiem Diesla odkręć śruby mocujące osłonę skrzyni korbowej do wykończenia i opuść osłonę.
3. W modelach wyposażonych w światła przeciwmgielne odłącz przewody elektryczne od reflektorów. W przypadku wyposażenia w spryskiwacze reflektorów, odłączyć przewody zasilające od spryskiwaczy.
4. Otwórz maskę, odkręć śruby mocujące i naciśnij 6 elementów mocujących przedniego zderzaka (patrz przym. ilustracja).

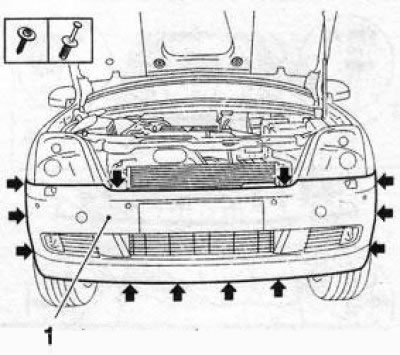

5.4 Śruby montażowe i elementy mocujące osłony zderzaka przedniego oznaczono strzałkami: A. Śruby mocujące osłonę tylnego nadkola; B. Dolne uchwyty; C. Górne śruby montażowe
5. Naciśnij boczne krawędzie osłony zderzaka w kierunku wskazanym strzałką A i uwolnij osłonę z prowadnic bocznych (patrz przym. ilustracja).
5.5 Instrukcje dotyczące dociskania i zdejmowania osłony przedniego zderzaka
6. Odczepić osłonę zderzaka od prowadnicy przedniej znajdującej się na belce zderzaka między reflektorami i przy pomocy drugiej osoby zdjąć osłonę (strzałka B) (zobacz ilustrację 5.5).
7. Odkręć 8 śrub i poluzuj 4 nakrętki (patrz przym. ilustracja) i zdejmij belkę przedniego zderzaka z ramy.
5,7 punktów (oznaczone strzałkami) mocowania przedniego zderzaka (2)
8. Przy montażu belki konieczne jest użycie nowych śrub montażowych i nakrętek. Po dokręceniu śrub kołnierz belki zderzaka należy zabezpieczyć woskiem.
9. Dalszą instalację przeprowadza się w kolejności odwrotnej do demontażu. Do zamocowania przedniej prowadnicy użyto nowych nitów, a prowadnica została wyrównana z otworem środkowym.
